Введение
Переход на полностью автономное энергоснабжение и отказ от классической системы централизованного обеспечения электричеством - важный, но в то же время ответственный шаг. Самой простой альтернативой в этом случае для многих предприятий становится дизельный генератор. Экономический аспект, а также широкая распространенность и доступность дизельных агрегатов играет в этом вопросе немаловажную роль.
Общий плюс всех дизельных электростанций является их низкая пожароопасность, экономичность, быстрый и легкий запуск в автоматическом режиме. Они обладают примерно на двадцать процентов большим ресурсом работы, чем бензиновые электростанции, и более высокой производительностью, а их главное достоинство – неограниченная мощность.
В дипломном проекте рассматривается дизельная электростанция. Место строительства остров Итуруп поселок Рейдово, расположенный в двенадцати километрах от Курильска.
Дизельная электростанция запроектирована как отдельно стоящее здание. Здание разделено деформационными швами на три блока.
Блок машинного зала в осях одноэтажный, с холодным чердаком, размером в плане 16,5х20,0 метров(между осями). Высота до низа балки 8,0 метров.
Блок в осях 1-2 одноэтажный, с холодным чердаком, кроме осей 1-2, Г-В, размером в плане 3,5х20,0 метров (между осями). Высотой 3,95 метров (до перекрытия).
3,4 метров (до перекрытия), второго этажа 2,85 метров (до перекрытия)
Дипломный проект предусматривает рассмотрение следующих разделов:
1. архитектурно-строительный
2. расчётно-конструктивный
3. организационно-технологический
4. экономика строительства
5. безопасность жизнедеятельности
6. научно-исследовательский
7. гражданская оборона
8. экологический
Ведомость комплекта чертежей
| Лист | Наименование | Примечание |
| ГП–1 | Генплан | А1 |
| АР – 1 | Фасады 1-8,8-1,А-Д, Д-А | А1 |
| АР – 2 | План на отметке 0,000, +3,600 | А1 |
| АР – 3 | Разрезы 1-1, 2-2, 3-3, 4-4. Узлы 1,2,3,4. | А1 |
| КМ – 1 | Схема расположения колонн на отм. -0,150; +3,400. | А1 |
| КМ – 2 | Схема расположения балок, прогонов, связей чердака перекрытия и кровли. Разрез 1-1, 5-5. | А1 |
| КМ – 3 | Разрезы 4-4, 6-6, 7-7, 8-8, 9-9. | А1 |
| КМ – 4 | Узлы 1,3,4,5,6,7,8,10,11,12 | А1 |
| КМ – 5 | Спецификация металлопроката | А2 |
| КЖ – 1 | План фундаментов. Ведомость расхода стали | А1 |
| КЖ –2 | Фундамент Фм2 | А1 |
| ТК – 1 | Технологическая карта на монтаж каркаса | А1 |
| ТК – 2 | Технологическая карта на монтаж каркаса | А1 |
1.1 Технико-экономическая характеристика района строительства
Рейдово — поселок на острове Итуруп в двенадцати километрах от Курильска. Согласно административно-территориальному делению России, контролирующей Итуруп, поселок расположен в Курильском городском округе Сахалинской области России
В 2015 году была принята федеральная целевая программа социально-экономического развития Курильских островов на 2016 — 2025 годы.
Цель программы — комплексное развитие экономики, инфраструктуры и социальной сферы, обеспечивающее привлекательные условия хозяйствования и жизнедеятельности населения Курильских островов.
Новая программа призвана снять инфраструктурные ограничения для развития экономики и улучшения качества жизни и создать условия для развития ресурсоперерабатывающих производств с использованием современных технологий и адаптированных к условиям Курильских островов инновационных разработок.
Правительство одобрило программу 23 июля 2015 года. Предусмотренный программой объем финансирования — почти семьдесят миллиардов рублей. За десят лет предполагается построить 123 000 квадратных метров жилья на островах Кунашир, Парамушир, Итуруп и Шикотан, создать новые объекты социальной инфраструктуры, обеспечить бесперебойное воздушное и морское пассажирское и грузовое сообщения между Курильскими островами и Сахалином, Камчаткой и материком.
На острове Кунашир должны быть реконструированы объекты дорожной инфраструктуры. Особое внимание будет уделено развитию туристского потенциала Курильских островов.
Острова Кунашир, Итуруп, Шикотан и архипелаг Хабомаи являются предметом территориального спора между Японией и Россией. Москва настаивает, что является правопреемницей СССР, которому острова достались после Второй мировой войны. Япония ссылается на договора 1855 года и считает острова своими «северными территориями».
1.2 Природно-климатические условия района строительства
Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице 1.1.
Таблица 1.1
Климатические условия района строительства
| Наименование характеристики | Характеристика | Источник | |
| Место строительства | Пос.Рейдово | По заданию | |
| Климатический район и подрайон | II Г | [1, табл.Б1] | |
| Зона влажности района | влажная | [1, прил.В] | |
| Расчетная зимняя температура наружного воздуха: средняя температура наиболее холодной пятидневки обеспеченностью 0,92 | -220С | [1] | |
| Средняя температура периода со средней суточной температурой воздуха ниже или равной 8°С | -4,4 | [1] | |
| Продолжительность периода со среднесуточной температурой воздуха меньше 8°С, сут. | 227 | [1] | |
| Средняя температура периода со средней суточной температурой воздуха ниже или равной 0°С | -8,5 | [1] | |
| Продолжительность периода со среднесуточными температурами воздуха ниже 0ºС | 153 | [1] | |
| Повторяемость ветра, %; средняя скорость ветра, м/св январе по направлению румбов | С | 74,/4,8 | [1, прил. 4] |
| СВ | 4/5,3 | ||
| В | 1/5,6 | ||
| ЮВ | 2/4,4 | ||
| Ю | 4/2,6 | ||
| ЮЗ | 2/2,2 | ||
| З | 2/2,8 | ||
| СЗ | 11/3,7 | ||
| Нормативная глубина промерзания грунта под оголенной поверхностью, м | 1,47 | [1] | |
| Наличие вечномерзлого грунта | нет | [8] | |
Продолжение таблицы 1.1
| Наименование характеристики | Характеристика | Источник | |
| Снеговой район, вес снегового покрова, кПа (кг/м2) | V район 3,2 (320) | [10, табл.4] | |
| Сейсмичность района, баллы | 9 | [3] | |
| Средняя температура наружного воздуха по месяцам; упругость водяных паров наружного воздуха, гПа, по месяцам | январь | -12,8/1,9 | [1, табл.5.1] |
| февраль | -12/2,0 | ||
| март | -5,8/3,1 | ||
| апрель | 1,6/5,2 | ||
| май | 7/7,5 | ||
| июнь | 11,5/10,9 | ||
| июль | 15,5/15,3 | ||
| август | 17/16,5 | ||
| сентябрь | 13/12,3 | ||
| октябрь | 6,3/7,5 | ||
| ноябрь | -1,7/4,3 | ||
| декабрь | -8,8/2,7 | ||

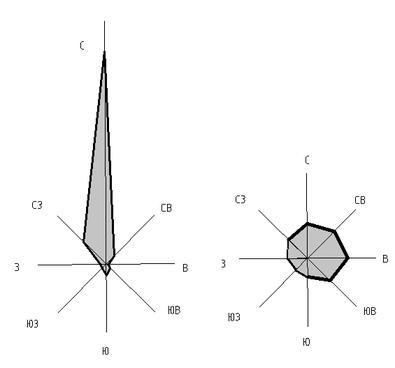

Многолетние данные о ветровом режиме местности изображают графически в виде розы ветров, которая строится по средним скоростям и повторяемости ветра по румбам, на рисунке 1.1.
Рисунок 1.1 - Роза ветров для п.Итуруп
1 - средняя скорость ветра, м/с; 2 - Повторяемость ветра по румбам, %
1.3 Требования, предъявляемые к зданию
1.3.1 Требования к объемно-планировочному решению здания
Состав помещений и их площади определяются в соответствии с технологией функциональных процессов здания. Состав и площади помещений здания дизельной электростанции надлежит принимать на основании [6], [9].
Помещения здания делятся на основные (главные) и вспомогательные - способствующие обеспечению основного функционального процесса.
При составлении раздела разработана таблица 1.2, в которой даётся полный перечень помещений, начиная с главных, с указанием значений площадей, принятых в проекте.
Таблица 1.2Состав и площади помещений здания
| Номер по плану | Наименование | Площадь,м2 |
| На отм.0,000 | ||
| 1 | Машинный зал | 317,55 |
| 2 | Помещения хранения топлива | 30,0 |
| 3 | Помещения хранения масла | 16,53 |
| 4 | Помещения аварийной ДЭС | 22,60 |
| 5 | Тамбур | 7,25 |
| 6 | Тепловой узел | 37,59 |
| 7 | Марстерская | 28,98 |
| 8 | Помещения РУ | 59,25 |
| 9 | Коридор | 7,46 |
| 10 | Тамбур | 1,88 |
| На отм. +3,600 | ||
| 11 | Коридор | 5.89 |
| 12 | Помещение обслуживающего персонала | 30,05 |
| 13 | Душевая | 1,98 |
| 14 | Санузел | 4,62 |
| 15 | Диспетчеоская | 30,77 |
| 16 | Венткамера | 52,67 |
| 17 | Тамбур | 4,34 |
Дизельная электростанция запроектирована как отдельно стоящее здание. Здание разделено деформационными швами на три блока.
Блок машинного зала в осях одноэтажный, с холодным чердаком, размером в плане 16,5х20,0 метров (между осями). Высота до низа балки 8,0 метров.
