Пространственная жесткость здания обеспечивается:

-в горизонтальном направлении – совместной работой каркаса и жесткого диска покрытия(балок, прогонов, профилированного листа), установкой продольных и поперечных вертикальных связей.

Каркас разработан по связевой схеме из прокатных профилей по ГОСТ 26020-83(для двутавров) и по ГОСТ 302145-2003(для гнутых квадратов).

Прогоны из прокатных профилей по ГОСТ 8240-97 и гнутых профилей по ГОСТ 30245-2003.

1.4.2 Конструктивная система здания

Здание дизельной электростанции станции, размером в плане 20,0 х 26,0 метров, с подвесным транспортом грузоподъемностью пять тонн по ГОСТ 7890-84 «Краны мостовые однобалочные подвесные», запроектировано с несущим металлическим каркасом.

Металлический каркас здания запроектирован по связевой схеме в поперечном и продольном направлении. Сопряжение колонн с фундаментом –шарнирное.

Стропильная конструкция – балка двутавровая по ГОСТ 26030-83. Колонны проектируются из двутаврового профиля по ГОСТ 26030-83. Связи вертикальные, горизонтальные, распорки из гнутых профилей по ГОСТ 30245-2003. Сопряжение прогонов кровли и балок покрытия– шарнирное, а также шарнирное сопряжение горизонтальных связей по покрытию.

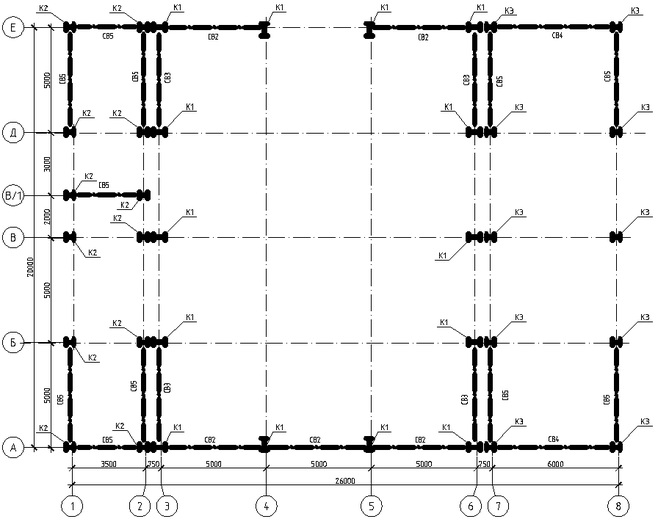

Рисунок1.3 - Несущие элементы каркаса

Общая устойчивость каркаса обеспечивается системой горизонтальных и вертикальных связей, а так же жестким диском перекрытия.которые объединяют все элементы в единый пространственный блок.

Металлоконструкции выполняются из стали марки С255.

1.4.3 Разработка эскизов планов, разрезов, фасадов здания

Разработка архитектурного решения фасада здания - завершающая и очень важная часть эскизного проектирования. Архитектура фасада выявляет художественные и конструктивные достоинства и недостатки здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены основные положения теории архитектурной композиции:

а) тектоника здания;

б) приёмы и средства архитектурной композиции;

в) принцип единства и соподчинённости.

Разрез здания выполняется на основе решения плана с учётом принятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, разрез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные несущие и ограждающие конструкции.

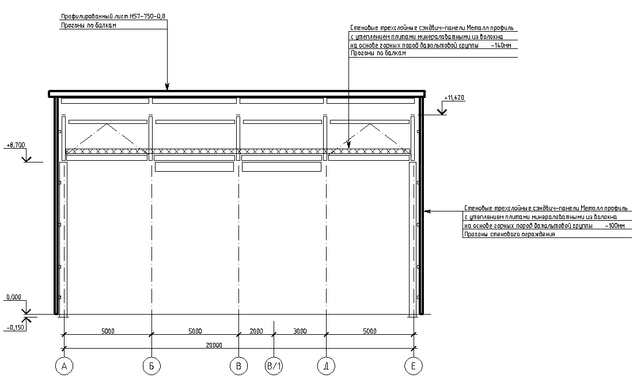

Рисунок 1.4- Разрез здания поперечный

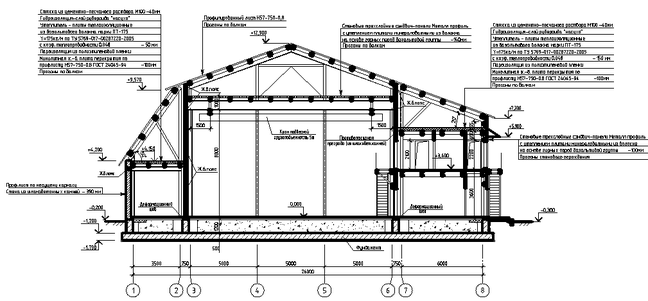

Рисунок 1.5 - Разрез здания продольный

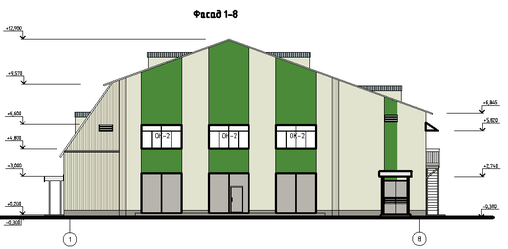

Рисунок 1.6- Фасад в осях 1-8

В состав основного комплекта рабочих чертежей архитектурных решений включают:

1) план этажа на отм. 0,000;

2) разрезы;

3) фасады.

1.5 Обоснование конструктивных элементов здания

1.5.1 Фундамент

Фундамент – монолитная железобетонная плита с подколонниками и ребрами жесткости(бетон по прочности класса В20, по морозостойкости - F75).

В основании плиты – подушка из скального грунта толщиной 1000 миллиметров с уплотнителем.

Плита выполняется по подготовке из бетона класса В3,5.

Крыльца, пандус –монолитные железобетонные(бетон В20, F75).

Отмостка – бетонная, шириной 1,5 метра толщиной от 50 до 200 миллиметров по уплотненному щебнем грунту, с уклоном от здания не менее 10 процентов.

1.5.2 Наружные стены

Наружное ограждение – трехслойные сэндвич-панели, окрашенные в заводских условиях.

Конструкция наружной стены показана на рисунке 1.7.

Рисунок 1.7- Сечение наружной стены

Материалы и размеры слоев стен, а так же другие характеристики приведены в таблице 1.6.

Таблица 1.6 Характеристики элементов стен

1.5.3 Теплотехнический расчет наружной стены

Ограждающие конструкции здания по своим теплотехническим качествам должны обеспечивать в помещениях необходимый температурно-влажностный режим и ограничивать теплопотери здания в отопительный период года. Для этого общее сопротивление ограждения теплопередаче R₀ должно быть не менее требуемого R₀ ^тр (R₀ ≥ R₀ ^тр), определяемого согласно поэлементным и комплексным требованиям.

1. Определение нормы тепловой защиты согласно поэлементным требованиям.

Определяем градусо-сутки отопительного периода по [1]:

, (1.1)

где: t_в-расчетная средняя температура внутреннего воздуха, ^оС;

расчетная температура воздуха внутри здания, ◦С.

z_ht- продолжительность отопительного периода, сут.

ГСОП= (18,0-(-4,4)∙227 = 5085 ºC∙сут.

Нормативное значение приведенного сопротивления теплопередаче следует принимать не менее нормируемых значений, определяемых по [2, табл. 4] в зависимости от градусо-суток района строительства:

R_req = αD_d+b, (1.2)

гдеD_d - градусо-сутки отопительного периода, °С•сут, для конкретного пункта;

a, b- коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий.

Требуемое сопротивление теплопередачи составляет:

R_req= 0,0002∙5085+1,0 = 2,017 м²∙ ºС/Вт.

Термическое сопротивление R, , однородного слоя многослойной ограждающей конструкции определяется по формуле:

(1.4)

где: толщина слоя, м;

расчетный коэффициент теплопроводности материала слоя, .

Сопротивление теплопередаче , , многослойной ограждающей конструкции с однородными слоями следует определять по формуле:

, (1.5)

где: коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ;

термическое сопротивление ограждающей конструкции, , с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев, определяется по формуле:

(1.6)

где: термическое сопротивление отдельных слоев ограждающей конструкции, ;

термическое сопротивление замкнутой воздушной прослойки.

Требуемая толщина утеплителя (минераловатная плита) определяется по формуле:

(1.7)

Требуемая толщина утеплителя составляет:

Принимаем толщину утеплителя 100 мм –для стен.

Выполним сравнение фактического и требуемого сопротивления теплопередачи:

Следовательно, поэлементные требования выполняются.

2. Определение нормы тепловой защиты согласно комплексным требованиям

Градус-сутки отопительного периода составляют:

ГСОП = 5085,0 .

Описание ограждающих конструкций здания

На исследуемом здании использованы четыре различных по своему составу видов ограждающих конструкций:

- наружные стены из сэндвич-панелей и утеплением из минераловатных плит на основе базальтового волокна.

Приведенное сопротивление теплопередаче составляет:

R_ст=1/12+0,0014/78,5+0,10/0,031+1/12=3,38 м^{2 .0}/Вт

Площадь стен данной конструкции составляет:

А_ст =754,0 – 40,9 – 49,2 = 664,0 м²

- покрытие 1 типа из сэндвич-панели и утеплителем из минераловатных плит на основе базальтового волокна.

Приведенное сопротивление теплопередаче составляет

R_покр,1=1/23+0,0014/78,5+0,140/0,031+1/8,7=4,67м^{2 .0}/Вт

Площадь покрытия данной конструкции составляет:

А_покр,1 =300,0 м²

-покрытие 2 типа по монолитному железобетону, цементно-песчаная стяжка и утеплитель.

Приведенное сопротивление теплопередаче составляет:

R_покр,2=1/23+0,10/2,04+0,04/0,76+0,15/0,031+1/8,7=5,09м^{2 .0}/Вт

Площадь покрытия данной конструкции составляет:

А_покр,2 =190,0 м²

-полы 1 типа: линолеум поливинилхлоридный, ГВЛ, стяжка из цементно-песчаного раствора, звукоизоляция, бетонное перекрытие.

Приведенное сопротивление теплопередачи пола составляет:

R_пола1=1/23+0,005/0,35+0,02/0,76+0,05/0,46+0,140/2,04+1/8,7=0,37 м^{2 .0}/Вт

Площадь пола данной конструкции составляет:

А_пола1 =60,0 м²

- полы 2 типа: керамическая плитка, прослойка из цементно-песчаного раствора М150 мм; бетонное основание.

Приведенное сопротивление теплопередачи пола составляет:

R_пола2=1/23+0,013/2,91+0,04/0,76+0,140/2,04+1/8,7=0,28 м^{2 .0}/Вт

Площадь покрытия данной конструкции составляет:

А_пола2 =580,0 м²

-окна

Приведенное сопротивление теплопередачи составляет:

R_ок=0,59м^{2 .0}/Вт

Площадь окна составляет:

А_ок.=40,9 м²

-наружные двери

Приведенное сопротивление теплопередачи составляет:

R_дв=0,83м^{2 .0}/Вт

Площадь окна составляет:

А_дв.=49,2 м²

Отапливаемый объем здания:

V_от= 5510,5 м³

Удельная теплозащитная характеристика здания рассчитывается по формуле:

(1.7)

где - приведенное сопротивление теплопередаче i-го фрагмента теплозащитной оболочки здания, ;

- площадь соответствующего фрагмента теплозащитной оболочки здания, ;

- отапливаемый объем здания, ;

- коэффициент учитывающий отличие внутренней или наружной температуры у конструкции от принятых в расчете ГСОП, определяется по
