На участке 2, максимальный изгибающий момент определяется формулой:

, (2.15)

где коэффициент - принимается равным 0,06;

а₁ – длина свободной стороны пластинки, см.

На участке 2, максимальный изгибающий момент определяется формулой:

,

Требуемая толщина плиты определяется формулой:

, (2.16)

где - наибольший из трех изгибающих моментов, определенных выше для участков плиты, кНсм;

- расчетное сопротивление материала плиты, кН/см² .

Требуемая толщина плиты определяется составляет:

,

Окончательная толщина листа базы колонны К1 принимается равна 45 мм.

2.2 Расчет фундаментов под колонны.

Расчет фундамента сводиться к определению размеров его подошвы, подбору площади сечения рабочей арматуры. Фундамент возводится монолитным из бетона класса В20. Толщина защитного слоя бетона 50 мм.

Бетон фундамента - тяжелый, естественного твердения, класса В 20: (коэффициент, принимаемый при длительном действии нагрузки); МПа; МПа; МПа.

Прочностные характеристики арматуры класса А 400, R_s=355 МПа; МПа.

Глубина заложения подошвы фундамента 1,7 м от уровня пола этажа. Инженерно-геологические характеристики представлены следующими слоями:

Слой 1. Глубиной 0,0 – 0,6 м. Насыпной грунт – суглинок мягкопластичный с галькой, углем и сложившимися обломками.

Слой 2. Глубиной 0,6 – 2,3 м. Суглинок мягкопластичный, легкий песчанистый, зернистой структуры, макропористый, ожелезненый, слабозаторфованный, с редким гравием.

Слой 3. Глубиной 2,3 – 4,4 м. Супесь текучая, пылыватая, ячеистой структуры, макропористая, с гравием до 15%.

Слой 4. Песок средней крупности, средней плотности, влажный, ожелезненный.

Грунтовых вод нет.

В связи с тем, что грунты под подошвой фундамента слабые, под подошвой фундаментной плиты на высоту 1,0 метр требуется выполнить замену грунта местным скальным грунтом с уплотнением слоями 20-25 см. Коэффициент уплотнения грунта – 0,95-0,98. Плотность грунта в сухом состоянии не менее 1,6 т/м³.

Грунты – скальные вулканогенно-осадочные грунты сильно- и средне трещиноватые. Нормативное значение – 7,8 МПа.

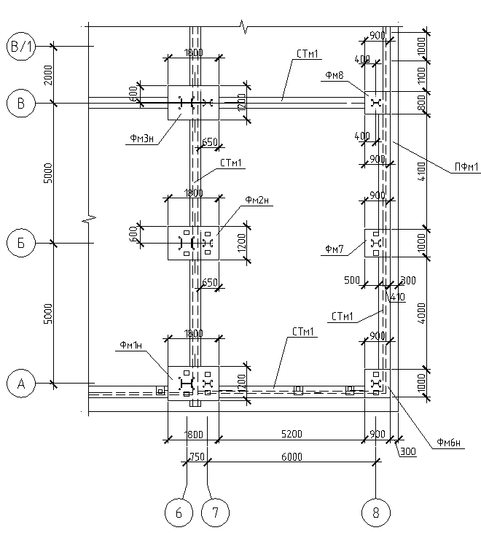

Рисунок 2.11 Схема расположения фундаментов

Расчет основания по несущей способности производят согласно п.5.7.1, СП 22,13330.2011, исходя из условия:

_{где F-расчетная нагрузка на основание, кН;}

_{Fu-сила предельного сопротивления основания, кН}

коэффициент условий работы, для скальный грунтов равен 1;

коэффициент надежности по назначению сооружения, принимаемый равным 1,15 для сооружения II уровня ответственности.

Предел прочности на одноосное сжатие составляет:

При расчете прочности тела фундамента усилия принимаются от расчетных нагрузок с коэффициентом надежности , причем расчетная сила принимается равной таковой на уровне обреза фундамента, то есть вес фундамента и грунта на его уступах не учитывается, а изгибающий момент – на уровне подошвы фундамента учитывается, так же учитывается момент, создаваемый поперечной силой.

Расчетные усилия на уровне обреза фундамента при коэффициенте надежности по нагрузке составляют:

N=±16,5 кН

M=±207,7 кНм

Q=±24,4 кН

При определении размеров подошвы принимаются усилия, действующие на уровне подошвы от расчетных нагрузок с коэффициентом надежности

Расчетные усилия на уровне обреза фундамента при коэффициенте надежности по нагрузке составляют:

N=±16,5 /1,215=13,6 кН

M=±207,7/1,215=170,9 кНм;

Q=±24,4/1,215=20,1 кН

Требуемую площадь фундамента в первом приближении может быть найдена как для центрально загруженного фундамента по формуле:

, где

— вертикальная сила на уровне обреза фундамента при коэффициенте надежности по нагрузке ;

— расчётное сопротивление одноосного сжатия скального грунта;

— осреднённый удельный вес материала фундамента и грунта на его обрезах;

— глубина заложения фундамента.

Принимаем конструктивно размеры фундамента под колонну: размер стакана – 2,7 х 1,2 м. Все фундаменты под колонну объеденены единой монолитной плитой высотой 500 мм. Площадь подошвы фундамента для расчета принимаем в соответствии с грузовой площадью на данный фундамент 5,0х11,25 =56,25 м².

Момент сопротивления по подошве фундамента определяется по формуле:

Наибольшие давления у краев подошвы при определяется по формуле:

Наименьшее давления у краев подошвы при определяется по формуле:

Среднее давление под подошвой при определяется по формуле:

_{Давление pn,max и pmне превышают допустимых величин, следовательно размеры подошвы приняты достаточны.}

_{Для расчета армирования необходимо просчитать pmaxи pmin краевые давления от расчетных нагрузок с коэффициентом , принимая продольную силу в сечении на уровне обреза, а изгибающий момент – на уровне подошвы фундамента:}

Наибольшие давления у краев подошвы при определяется по формуле:

Наименьшее давления у краев подошвы при определяется по формуле:

Рабочую высоту плитной части фундамента приближенно можно определить из условия продавливания для центрально загруженного фундамента по формуле:

Устанавливаем высоты плитной части 500 мм.

3. Разработка технологической карты на монтаж колонн

Правила и порядок разработки оформления технологической карты выполнен согласно МДС 12-29.2006 «Методические рекомендации по разработке и оформлению технологической карты»

3.1 Область применения

Технологическая карта разработана на монтаж металлического каркаса дизельной электростанции в п. Рейдово о. Итуруп.

Здание дизельной электростанции разделено деформационными швами на три блока.

В осях 2-8одноэтажный, размером в плане 15,0 х20,0 метров (между осями). Высота до низа балки 8,0 метра.

В осях 1-2 одноэтажный, кроме осей 1-2, Г-В, размером в плане 3,5х20,0 (между осями). Высотой 3,95 метра (до перекрытия).

В осях 7-8 двухэтажный, размером в плане 6,0х20,0 м. Высота этажа 3,4 метра (до перекрытия), второго этажа 2,85 метра (до перекрытия).

Каркасы разработаны по связевой схеме из прокатных профилей. Колонны шарниро опираются на фундаменты на отметке -0,200. Шаг колонн 5,0 метра. Балки покрытия под углом 20 градусов (в осях 2-8) и 55 градусов (в осях 1-2).

В состав работ, выполняемых при монтаже каркаса входят: (см.табл 3.1)

- строповка и расстроповка конструкций;

- подъем, наводка и установка конструкций на опоры;

- выверка и временное закрепление конструкций:

колонны (38шт. по 0,61т.)

балки (55шт. по 0,403т.)

прогоны (180шт. по 0,131т.)

-монтаж связей горизонтальных и вертикальных(249 шт. по 0,082т.)

-профилированный лист ((661,0 м²)

- постоянное закрепление конструкций.

Объем работ –металлоконструкции общей массой 94,9 т.

Объем работ смотреть в таблице 3.1

Работы ведутся в одну смену в теплый период года.

Таблица 3.1 – Ведомость объемов работ

3.2 Организация и технология выполнения работ

Перед производством работ по подъему конструкций в проектное положение следует, проследить за правильной подготовкой фундаментов и, кроме того, произвести подготовку стыков.

Выбор метода производства работ

Принят комплексный метод монтажа каркаса здания в соответствии с графиком работ монтаж. При этом осуществляется предварительная раскладка колонн. Конструкции в зону монтажа доставляются с площадки складирования.

Принимаем гусеничный кран СКГ-30. Технические характеристики крана приведены в таблице3.2.
