Текст из файла (страница 6)

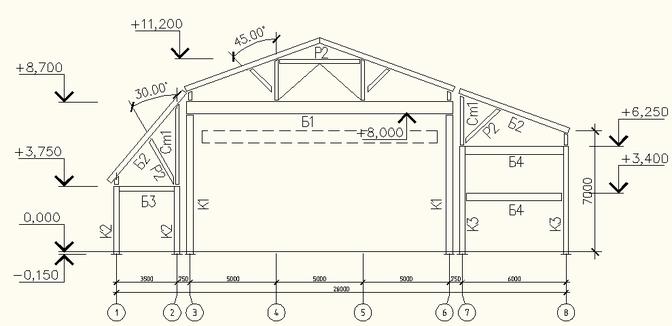

Рисунок 2.1 Основные конструкции поперечной рамы

Расчетная постоянная нагрузка на погонный метр определяется по формуле:

Р_{п, вр}= q_{п, вр}аb , (2.1)

гдеq_{п, вр} – расчетная постоянная нагрузка, кН/м²;

-коэффициент надежности по ответственности здания;

а- размер панели фермы, м.

b- шаг рам каркаса, м.

Расчетная постоянная погонная нагрузка на балку покрытия(на кровлю) составляет:

Р_п1= 0,7295,01,0=3,645 кН/м

Расчетная постоянная погонная нагрузка на балку (чердачного перекрытия)в осях 3-6 составляет:

Р_п2= 0,845,01,0=4,2 кН/м

Расчетная постоянная погонная нагрузка на балку (чердачного перекрытия) в осях 1-2, 7-8 составляет:

Р_п3= 2,7695,01,0=13,845 кН/м

Расчетная постоянная погонная нагрузка на балку перекрытия в осях 7-8 на отм. +3,600 составляет:

Р_п4= 2,7595,01,0=13,795 кН/м

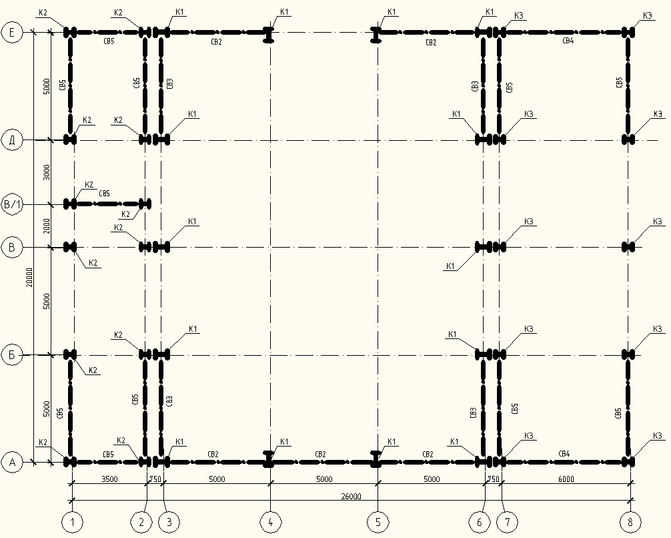

Рисунок 2.2 Основные несущие конструкции в плане здания

Расчетная временная погонная нагрузка на балку (чердачного перекрытия)в осях 1-2, 3-6, 7-8 составляет:

Р_вр1= 0,915,01,0=4,55 кН/м

Расчетная временная погонная нагрузка на балку перекрытия в осях 7-8 на отм. +3,600 составляет:

Р_п4= 1,85,01,0=9,0 кН/м

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия определяется по формуле:

где коэффициент, учитывающий снос снега с покрытия здания под действием ветра или иных факторов;

термический коэффициент;

коэффициент перехода от веса снегового покрова земли к снеговой нагрузки на 1 м² проекции кровли; при уклоне кровли до 25⁰ составляет 1,0

–для плоских и односкатных поверхностей кровли, при уклоне кровли до 25⁰ составляет, ;

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия составляет:

Расчетное значение снеговой нагрузки на горизонтальную проекцию покрытия составляет:

Расчетное значение снеговой нагрузки на горизонтальную проекцию покрытия на один погонный метр определяется по формуле:

Р_сг =Sb , (2.2)

где S – расчетная снеговая нагрузка, кН;

-коэффициент надежности по ответственности здания;

b – шаг рам, м.

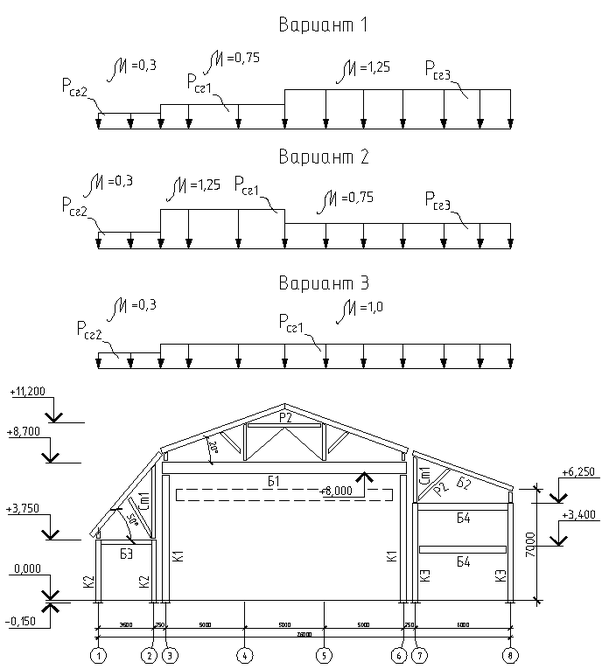

Рисунок 2.3- Схема для сбора снеговой нагрузки

Расчетное значение снеговой нагрузки на горизонтальную проекцию покрытия на один погонный метр составляет:

-вариант 1:

Р_сг1 =3,25,00,75=12,0 ,

Р_сг2 =3,25,00,3=4,8

Р_сг3 =3,25,01,25=20,0 .

-вариант 2:

Р_сг1 =3,25,01,25=20,0 .

Р_сг2 =3,25,00,3=4,8

Р_сг3 =3,25,00,75=12,0 ,

-вариант 3

Р_сг2 =3,25,00,3=4,8

Р_сг3 =3,25,01,0=16,0 .

Нормативное значение средней составляющей ветровой нагрузки в зависимости от эквивалентной высоты над поверхностью земли определяется согласно формуле:

, (2.3)

где -нормативное значение ветрового давления;

коэффициент, учитывающий изменение ветрового давления для высоты ;

аэродинамический коэффициент лобового сопротивления.

Рисунок 2.4-Схема для расчета ветровой нагрузки

Коэффициент надежности по ветровой нагрузке .

Тогда с наветренной стороны , с подветренной .

Определим аэродинамический коэффициент с_e1:

при и ,

где высота здания от уровня земли до верха колоны, м;

пролет рамы, м.

Определим аэродинамический коэффициент с_e2:

при и

Расчетное значение средней составляющей ветровой нагрузки составляет:

_{W1=1,4 х 0,85 х 0,75 х (+0,8) х 5,0 м х 1,0 =+3,57 кН/м;}

_{W2=1,4 х 0,85 х 1,0 х (-0,3) х 5,0 м х 1,0 =-1,785 кН/м;}

_{W3=1,4 х 0,85 х 1,05 х (-0,3) х 5,0 м х 1,0 =-1,874 кН/м;}

_{W4=1,4 х 0,85 х 1,05 х (-0,4) х 5,0 м х 1,0 =-2,499 кН/м;}

_{W5=1,4 х 0,85 х 1,0 х (-0,4) х 5,0 м х 1,0 =-2,38 кН/м;}

_{W6=1,4 х 0,85 х 0,75 х (-0,6) х 5,0 м х 1,0 =-2,678 кН/м;}

_{В пролете работает подвесной кран по ГОСТ 7890-84 грузоподъемностью Q=5,0 т. Нагрузка от подвесного транспорта составляет :}

_{Р=26,85 кН}

_{Продольная тормозная горизонтальная нагрузка от веса подвесного транспорта составляет:}

_{Р2=1,79 кН}

_{Поперечная тормозная горизонтальная нагрузка от веса подвесного транспорта составляет:}

_{Р3=1,485 кН}

_{Расчетная постоянная нагрузка от собственного веса конструкций монорельса(собственный вес монорельса составляет 0,6 кг/м), приложенная в месте закрепления монорельса к балке покрытия составляет:}

_{Рмонорельс =0,6 х 5,0 х 1,05 = 3,15 кН}

Расчетная силовая сейсмическая нагрузка определяется по формуле:

S_k = K₀ ∙ K₁∙S^j_0ik; (2.4)

где K₀ - коэффициент, учитывающий назначение сооружения и его ответственность

K₁ - коэффициент, учитывающий допускаемые повреждения зданий и сооружений;

S^j_0ik - значение сейсмической нагрузки для i-й формы собственных колебаний здания или сооружения, определяемое в предположении упругого деформирования конструкций по формуле:

S^j_0ik=g∙mⁱ_k∙A∙К_А ∙ β_i ∙К_ψ∙η^j_ik; (2.5)

где mⁱ_k -масса здания или момент инерции соответствующей массы здания, отнесенные к точке k по обобщенной координате j , определяемые с учетом расчетных нагрузок на конструкции;

g - ускорение силы тяжести;

А – коэффициент, значение которого следует принимать в зависимости от расчетной сейсмичности 9 баллов;

К_А – коэффициент, значения которого следует принимать в зависимости от сочетаний расчетной сейсмической интенсивности, для п. Рейдово, о. Итуруп - 9 баллов;

β_i – коэффициент динамичности, соответствующий i-й форме собственных колебаний зданий или сооружений;

К_ψ – коэффициент, учитывающий способность зданий и сооружений к рассеиванию энергии.

Сейсмичность площадки строительства – 9 баллов.

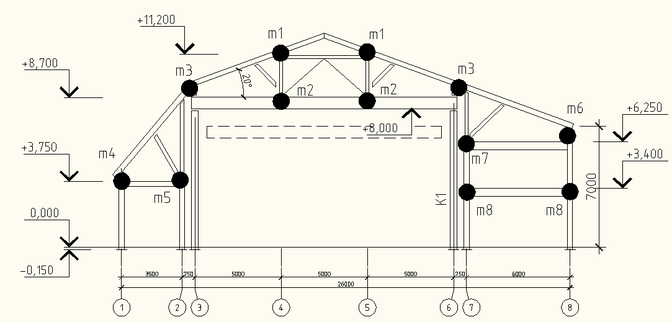

Рисунок 2.5-Схема для определения сейсмической нагрузки

Формула для расчета сейсмических масс на особое(сейсмическое) сочетание нагрузок имеет вид:

m_i= P_п х а х bn_c+ P_сн х а х bn_c+ P_сн х а х bn_c, (2.6)

где a – длина сбора нагрузки, м;

b – ширина сбора нагрузки, м;

n_c– коэффициенты сочетания, принимаемые в зависимости от вида нагрузки: постоянные - 0,9; временные длительные ( нагрузка от людей, оборудования на перекрытиях жилых зданий) - 0,8; кратковременные(снеговая) - 0,5;

P_п- расчетная постоянная нагрузка, кН;

P_вр- расчетная временная нагрузка, кН;

P_сн- расчетная снеговая нагрузка, кН;

Сбор расчетной нагрузки на сейсмическое сочетание выполняется согласно сбору нагрузок приведенных в таблицах 2.1, 2.2, 2.3, 2.4. При определении грузовых площадей сбора используются рисунки 2.2, 2.5.

Расчетное значение сейсмических масс на стропильную конструкцию составляет:

m₁= (0,729 х 5,0 м х 5,0 м) х 0,9+(3,2 х 5,0 м х 5,0 м) х 0,5= 56,4 кН;

m₂= (0,84 х 5,0 м х 5,0 м) х 0,9+(0,91 х 5,0 м х 5,0 м) х 0,8= 30,3 кН;

m₃= (0,729 х 5,0 м х 2,5 м) х 0,9+(3,2 х 5,0 м х 2,5 м) х 0,5 +

+ (0,84 х 5,0 м х 2,5 м) х 0,9 + (0,91 х 5,0 м х 2,5 м) х 0,8= 46,8 кН;

m₄= m₅= (0,729 х 5,0 м х 1,75 м) х 0,9+(3,2 х 0,3 х 5,0 м х 1,75 м) х 0,5 +

+ (2,769 х 5,0 м х 1,75 м) х 0,9 + (0,91 х 5,0 м х 1,75 м) х 0,8= 20,7 кН;

m₆= m₇= (0,729 х 5,0 м х 3,0 м) х 0,9+(3,2 х 5,0 м х 3,0 м) х 0,5 +

+ (2,769 х 5,0 м х 3,0 м) х 0,9 + (0,91 х 5,0 м х 3,0 м) х 0,8= 82,1 кН;

m₈= (0,759 х 5,0 м х 3,0 м) х 0,9+(1,8 х 5,0 м х 3,0 м) х 0,8= 56,4 кН;

2.1.3 Результаты расчета.

Расчет поперечной рамы выполняется в программном комплексе SCADoffice. Расчет выполняется для основной рамы с максимальной грузовой площадью. Расчет рамы выполняется на постоянные, снеговые, ветровые, крановые, сейсмические нагрузки. Виды расчетных нагрузок приведены в таблице 2.5. Расчетные сочетания нагрузок приведены в таблице 2.6. Расчетная схема с нумерацией элементов приведена на рисунке 2.6.

Результаты расчета программного комплекса SCADoffice, максимальные усилия в элементов от расчетных нагрузок, приведены в таблице 1, приложение А.

Таблица 2.5 Виды расчетных нагрузок

Таблица 2.6 Расчетные сочетания нагрузок(РСН)
