Детали расчета сведены в таблицу 1.7
Таблица 1.7 Расчет удельной теплозащитной характеристики
Наименование фрагмента | | | | |
Наружные стены | 1 | 664 | 3,38 | 196,4 |
Покрытие 1 типа | 1 | 300 | 4,67 | 64,2 |
Покрытие 2 типа | 1 | 190 | 5,09 | 37,3 |
Полы 1 типа | 1 | 60 | 0,37 | 162,2 |
Полы 2 типа | 1 | 580 | 0,28 | 2071,4 |
Окна | 1 | 40,9 | 0,59 | 69,3 |
Наружные двери | 1 | 49,2 | 0,83 | 59,3 |
Сумма | 2656,8 |
Определяем удельную теплозащитную характеристику здания:
kоб=2656,8/5510,5=0,48 Вт/м2.0С
Нормируемое значение удельной теплозащитной характеристики здания определяется по формуле:
(1.8)
(1.9)
При достижении величиной , вычисленной по формуле (1.8) значений меньших, чем определенных по формуле (1.9), следует принимать
, определенные по формуле (1.9).
Нормируемое значение удельной теплозащитной характеристики здания составляет:
Нормируемое значение удельной теплозащитной характеристики здания составляет:
Так как >kоб=0,48 Вт/м2.0С, следовательно оболочка здания обладает достаточными теплозащитными качествами.
Требования СП 50.13330.2012 не обеспечиваются, однако данные нормы не распространяются на здания инженерного обеспечения и носят для них рекомендательный характер.
1.5.4 Полы
Полы в помещениях принимаются в зависимости от назначения здания.
Принятые в проекте типы полов приведены в таблице 1.8.
Таблица 1.8 Экспликация полов
Тип пола | Схема пола | Данные элементов пола | Площадь, м2 |
Конструкция пола на отм. +3,600 | |||
1 | 1. Линолиум – 5 мм 2. Два слоя ГВЛ – 20 мм 3. Выравнивающая стяжка из цементно-песчаного раствора М150 – 50мм 4.Звукоизоляция 5. Железобетонное перекрытие– 140 мм | 60,0 | |
Конструкция пола на отм. 0,000 | |||
4 | 1. Керамогранитная плитка износоустойчивая по ГОСТ 6787-2001 – 8 мм 2. Выравнивающая стяжка из цементно-песчаного раствора М150 – 20мм 3. Подстилающий слой бетона кл. В7,5 – 140 мм 4. Грунт основания с втрамбованным щебнем крупностью 40-60 мм | 580,0 |
1.5.5 Перегородки
Перегородки толщиной сто тридцать миллиметров из шлакобетонных камней с вертикальным армированием и оштукатуриванием цементно-песчаным раствором с обеих сторон, с креплением к перекрытию.
1.5.6 Окна
Выбор конструкции окон производится по требования теплозащиты соответствующих помещений.
Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.
Для уменьшения теплопотерь приняты окна и остекленные двери в переплетах из пластиковых профилей Rehau из поливинилхлорида со стальным армированием с двойным остеклением, пространство между стеклами заполнено инертным газом, для снижения теплопроводности. Окна устойчивы к атмосферным воздействиям, выдерживают температуры до минус пятьдесят градус Цельсия, ветровые нагрузки до ста пятидесяти километров в час.

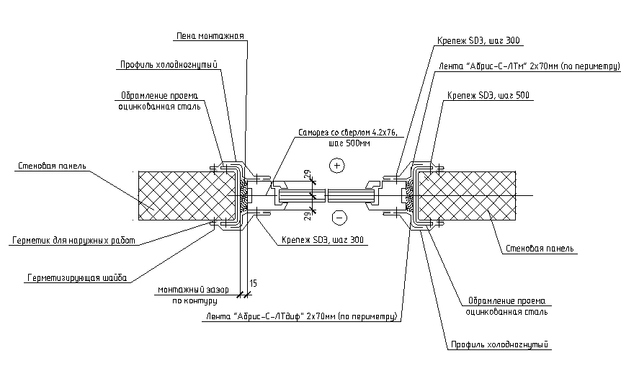

Рисунок 1.8-Конструкция оконного заполнения
1.5.7 Теплотехнический расчет оконного заполнения
Для подбора конструкции оконного блока необходимо определить требуемое сопротивление теплопередачи ограждающей конструкции.
Определяем градусо - сутки отопительного периода по [2, п.5.3]:
ГСОП = (18+4,5)*227 =5085оС•суток.
Нормативное значение приведенного сопротивления теплопередаче окон следует принимать не менее нормируемых значений, определяемых по [2, табл. К1] в зависимости от градусо - суток района строительства:
Rreq= αDd+b = 0,000025∙5085 +0,2 = 0,32 м2 °С/Вт. (1.8)
Принимаем двухкамерный стеклопакет с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с фактическим сопротивлением теплоотдачи центральной части стеклопакета 0,59 м2 °С/Вт.
1.5.8 Двери.
В здании запроектированы двери противопожарные сертифицированные ДПМ-01/30М(EI30) 1300х2100(h), двери деревянные улучшенного качества по ГОСТ 6629-88, блоки дверные выполнены из ПВХ профиля по ГОСТ 30970-2002.
1.5.9 Покрытие здания.
Кровельное покрытие запроектировано из листов Н75-750-0,8 по ГОСТ 24045-86. Чердак холодный. Чердачное перекрытие запроектировано из кровельных сэндвич-панелей. Утеплитель в кровельном покрытии – плиты минераловатные из базальтового волокна. Утеплитель заворачивается в пленку полиэтиленовую марки ТС по ГОСТ 10354-82. Толщина пленки от 0,1 до 0,15милиметров. В продольные и поперечные стыки верхних кровельных листов уложить уплотнители (лента шириной не менее тридцати пяти миллиметров). Нащельники выполняются в соответствии с ТУ 36-2336-80 из оцинкованного и окрашенного листа толщиной 0,8миллиметров.
Характеристики элементов покрытия приведены в таблице 1.9.
Таблица1.9 Характеристики элементов покрытия
Наименование материала | Толщина слоя, м | Средний объемный вес, кг/м3 | Коэффициент теплопроводности, Вт/м·°С |
1. Стальной лист Н75-750-0,8 по ГОСТ 24045-86 | 0,0008 | 7850 | 58 |
2. Плиты теплоизоляционные марки ПП5 по ГОСТ 9572-82 | Х | 100 | 0,031 |
3. Стальной лист Н75-750-0,8 по ГОСТ 24045-86 | 0,0008 | 7850 | 58 |
Состав покрытия приведен на рисунке 1.9.
Рисунок 1.9-Конструкция чердачного перекрытия
1.5.10 Теплотехнический расчет покрытия
Для расчета толщины утепляющего слоя необходимо определить сопротивление теплопередачи ограждающей конструкции исходя из требований санитарных норм и энергосбережения.
1. Определение нормы тепловой защиты по условию энергосбережения.
Определяем градусо-сутки отопительного периода по [2, п.5.3]:
ГСОП = (18-(-4,4)∙227 = 5085 ºC∙суток.
Нормативное значение приведенного сопротивления теплопередаче следует принимать не менее нормируемых значений, определяемых по [2, табл. 4] в зависимости от градусо-суток района строительства:
Rreq= 0,00025∙5085+1,5 = 2,77 м2∙ ºС/Вт.
Расчетное фактическое сопротивление теплопередаче поверхности наружных стен по формуле:
Принимаем толщину утеплителя 140 мм –для кровли.
Следовательно, поэлементное требование по теплопередачи ограждающей конструкции кровли выполняется.
1.5.11 Лестницы

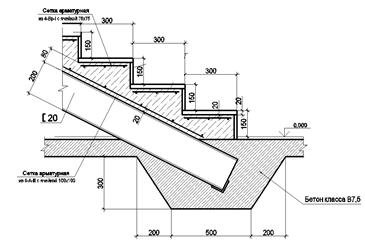

Лестницы выполняются по металлическим косоурам с монолитными ступенями и площадками. Конструкция лестниц приведена на рисунке 1.10.
Рисунок 1.10-Конструкция лестницы
1.6 Требования к земельному участку
Территорию для развития городских и сельских поселений необходимо выбирать с учетом возможности ее рационального функционального использования на основе сравнения вариантов архитектурно-планировочных решений, технико-экономических, санитарно-гигиенических показателей, топливно-энергетических, водных, территориальных ресурсов, состояния окружающей среды, с учетом прогноза изменения на перспективу природных и других условий. При этом необходимо учитывать предельно допустимые нагрузки на окружающую природную среду на основе определения ее потенциальных возможностей, режима рационального использования территориальных и природных ресурсов с целью обеспечения наиболее благоприятных условий жизни населению, недопущения разрушения естественных экологических систем и необратимых изменений в окружающей природной среде.
