Блок в осях 1-2 одноэтажный, с холодным чердаком, кроме осей 1-2, Г-В, размером в плане 3,5х20,0 метров (между осями). Высотой 3,95 м (до перекрытия).

Блок в осях 7-8 двухэтажный, с холодным чердаком, размером в плане 6,0х20,0 метров. Высота этажа 3,4 метров(до перекрытия), второго этажа 2,85 метров(до перекрытия).

1.3.2 Функциональные требования

Оптимальная взаимосвязь помещений здания, обеспечивающая основной и сопутствующие ему технологические процессы, является определяющим требованием при решении объёмно-планировочной структуры здания.

Функциональное назначение объекта: дизельная электростанция с системой когерации тепла предназначена для комбинированного производства электрической и полезной тепловой энергии, получаемой от одного и того же первичного источника.

В состав электростанции входят две основные когерационные установки и одна резервная установка, выполненные на базе дизель-генераторов CFTERPILLAR модели 3512В для обеспечения электрической и тепловой энергией потребителей поселке Рейдово.

Номинальная мощность тепловой дизельной электростанции в основном режиме составит: электрическая энергия 2,2 Мегаватт; тепловая энергия 2,5 Мегаватт.

Схема технологического процесса приведена на рисунке 1.2.

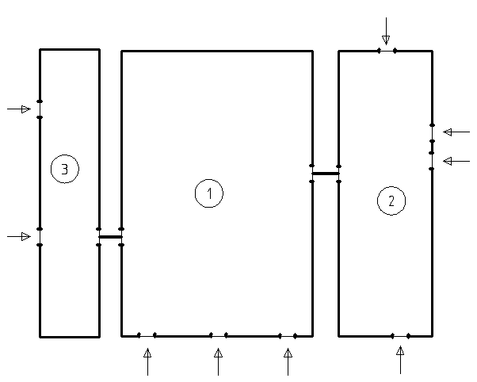

Рисунок 1.2 - Функциональная схема здания

I-производственные помещения главного процесса(машинный зал); II-вспомогательные производственные помещения(помещения хранения топлива, масла); III-административно бытовой блок(диспетчерская, мастеровая, санузел, душевая)

1.3.3 Санитарно-гигиенические требования

Проектирование общественных зданий необходимо выполнять с учетом соблюдения санитарных норм, а также местных условий благоустройства, озеленения, охраны окружающей среды, включая памятники градостроительства и архитектуры, культуры и искусства, ведущие элементы природного ландшафта.

Санитарно-гигиенические требования включают комплекс параметров, характеризующих микроклимат помещений: температуру внутреннего воздуха, относительную влажность, кратность воздухообмена, освещенность помещений, характеристики акустического режима помещений, требование звукоизоляции ограждающих конструкций.

Санитарно-гигиенические требования приведены в таблице 1.3.

Таблица 1.3

Наименование требований	Описание требований				Источник
1.	2.				3.
1.Санитарный класс промышленного предприятия и ширина санитарно-защитной зоны.	III, 300м.				[21, табл.1]
2.Категория производственных процес-сов по тяжести работ.	средней тяжести				[21, табл.2]
3.Категория работ по уровню энергозатрат	II				[21, прилож.1, п.4]
4.Нормы температуры, относительной влажности и скорости движения возду-ха в производственных помещениях в холодный период года	оптимальные				[22, табл.1,2]
	допустимые
	T, 0С	, %		, м/с
	19-21 17-23	60-40 75-15		0,2 0,1-0,3
5. Нормы температуры, относительной влажности и скорости движения возду-ха в производственных помещениях в теплый период года	оптимальные допустимые T, 0С , % , м/с 20-22 18-27 60-40 75-15 0,2 0,1-0,4				[22, табл.1,2]
6. Разряд основного процесса по точно-сти работ, естественная освещенность производственных помещений.	средней точности К.Е.О.(еnбок)=1 К.Е.О.(еnкомб)=4 разряд зрительных работ –4.				[21, п. 9.4.3 п.9.4.6]
7. Требования к объему здания на одн-ого работающего в смену.	на 1го рабочего - не менее 15м., воздуха, не менее 4,5м2площади.				[22, п.3.3.2]
8. Кратность воздухообмена, обм/час Приток Вытяжка Расчетная температура в холодный период, °С	3 3 18°С				[21, табл.10]
9.Допустимые уровни шума в производственных помещениях	частоты				[9, табл.1]
	125Гц.		500Гц.
	уровни звук.давления в Дб.
	87		78

1.3.4 Противопожарные требования

Противопожарные требования ко всем видам зданий определяются в зависимости от степени их огнестойкости, а также от этажности и общих размеров здания. Пожарная безопасность обеспечивается следующими противопожарными мероприятиями:

-применением несущих и ограждающих конструкций с регламентированным пределом огнестойкости и пределом распространения огня по этим конструкциям соответствующих III-й степени огнестойкости здания;

-соблюдением допустимой площади пожарного отсека;

-устройством противопожарной преграды – перегородки первого типа(ЕI45) по оси 3 – между помещениями хранения топлива, хранения масла, помещением аварийной ДЭС и машинным залом и перегородки первого типа(EI45) по оси 6 – между помещением машинного зала и помещениями теплового узла, мастерской и РУ;

-устройством противопожарной преграды – перегородки первого типа(EI45), отделяющих коридор в осях 1,2 от помещений хранения масла и помещений аварийной ДЭС;

-устройством противопожарной преграды в осях 1,2 между помещениями хранения масла и помещениями хранения топлива;

-устройством противопожарных дверей с пределом огнестойкости EI30, а в противопожарных преградах – перегородках первого типа;

-устройство требуемого количества эвакуационных выходов с каждого этажа;

-устройством в помещении хранения топлива (категория Б) наружных легкосбрасываемых конструкций – остекления окон;

-установкой дверей на путях эвакуации с приспособлениями для самозакрывания и уплотнениями в притворах.

Строительные конструкции характеризуются огнестойкостью и пожарной опасностью. Показателем огнестойкости является предел огнестойкости, пожарную опасность конструкции характеризует класс ее пожарной опасности.

Предел огнестойкости строительных конструкций устанавливается согласно [3] по времени (в минутах) наступления одного или последовательно нескольких, нормируемых для данной конструкции, признаков предельных состояний: потери несущей способности (R); потери целостности (Е); потери теплоизолирующей способности (I).

Потери целостности (Е) характеризуются трещиностойкостью – это период времени, в течение которого конструкция сохраняет свою целостность и на стороне, обратной воздействию огня, не образовывается трещин.

Основные характеристики противопожарных требований приведены в таблице 1.4.#P 3 0 1001 1 2000000003 0000

Таблица 1.4 Противопожарные требования

Данные требования к строящемуся зданию представлены в таблице 1.5.

Таблица 1.5 Противопожарные требования

Эвакуационные пути должны обеспечивать безопасную эвакуацию всех людей через эвакуационные выходы в течение необходимого времени.

Все несущие металлические конструкции(колонны, связи, узлы крепления связей) окрасить огнезащитной краской Антисептик «ДВ-металл». В местах исключающих возможность периодической замены или восстановления окрасочной огнезащиты выполняется конструктивная огнезащита.

Строительные материалы по пожарной опасности должны быть сертифицированы и отвечать следующим требованиям:

-для стен, полов, потолков в общих коридорах –Г2, В2, Д3, Т3 или Г2, В3, Д2, Т2;

-для покрытий пола в общих коридорах – В2, РП2, Д3, Т2.

1.4. Объемно-планировочные решения здания

1.4.1 Общая характеристика здания

Здание с металлическим каркасом в осях 1-2, 3-6, 7-8, с навесными трехслойными стеновыми панелями. В помещении машинного зала - кран мостовой электрический подвесной однобалочный грузоподъемностью – пять тонн по [19]. Подвесные пути – металлические балки.
