Текст из файла (страница 9)

Проверим прочность сечения(основное сочетание) РСУ №10 по формуле:

Выполним проверку на основное сочетание РСУ №17 на усилия:

N=-11,3 кН

М=-805,1 кНм

Расчетная гибкость элемента:

Проверим прочность сечения(основное сочетание РСУ №17 по формуле:

Выполним проверку на сейсмическое сочетание РСУ №19 на усилия:

N=-232,1 кН

М=472,1 кНм

Расчетная гибкость элемента:

Проверим прочность сечения(сейсмическое сочетание) РСУ №19 по формуле:

Проведем анализ вертикальных перемещений в балке. В балке Б1 одноэтажной части здания допустимый вертикальный прогиб, при L_б=15,0 м, определяется согласно интерполяции по формуле:

,

где h_s-высота колонны, мм.

В балке одноэтажной части здания допустимый вертикальный прогиб составляет:

Принимаем сечение балки Б1 – двутавр 70Б2.

2.1.8 Подбор сечения балки Б2.

Расчетные усилия от РСУ в балке Б2 приведены в таблице 2.11.

Таблица 2.11 Расчетные максимальные усилия от РСУ в балке Б2

Выполним проверку на основное сочетание РСУ №13 на усилия:

N=-70,1 кН

М=-28,6 кНм

Сечение балки принимаем двутарв 26Б1 (ГОСТ 26020-83), которое имеет следующие характеристики сечения: А=35,62 см²; 10,63 см; 2,62 см; W_x=312,0 см³; W_у=40,9 см³.

Расчетная гибкость элемента:

Проверим прочность сечения(основное сочетание) РСУ №13 по формуле:

Выполним проверку на сейсмическое сочетание РСУ №19 на усилия:

N=-225,7 кН

М=36,54 кНм

Расчетная гибкость элемента:

Проверим прочность сечения(сейсмическое сочетание) РСУ №19 по формуле:

Проведем анализ вертикальных перемещений в балке покрытия. В балке покрытия Б2 здания допустимый вертикальный прогиб, при L_б=4,0 м, определяется согласно интерполяции по формуле:

,

где h_s-высота колонны, мм.

В балке покрытия здания допустимый вертикальный прогиб составляет:

Принимаем сечение балки покрытия Б2 – двутавр 26Б1.

2.1.9 Подбор сечения балки Б3.

Расчетные усилия от РСУ в балке Б3 приведены в таблице 2.12.

Таблица 2.12 – Расчетные максимальные усилия от РСУ в балке Б3

выполним проверку на основное сочетание РСУ №4 на усилия:

N=+51,52 кН

М=-58,3 кНм

Сечение балки принимаем двутарв 23Б1 (ГОСТ 26020-83), которое имеет следующие характеристики сечения: А=32,91 см²; 9,54 см; 2,47 см; W_x=260,5 см³; W_у=36,4 см³.

Проверим прочность сечения(основное сочетание) РСУ №4 по формуле:

Проведем анализ вертикальных перемещений в балке перекрытия Б3. В балке перекрытия Б3 здания допустимый вертикальный прогиб, при L_б=3,5 м, определяется согласно интерполяции по формуле:

,

где h_s-высота колонны, мм.

В балке покрытия здания допустимый вертикальный прогиб составляет:

Принимаем сечение балки Б3 – двутавр 23Б1.

2.1.10 Подбор сечения балки Б4.

Расчетные усилия от РСУ в балке Б4 приведены в таблице 2.13.

Таблица 2.13 Расчетные максимальные усилия от РСУ в балке Б4

Выполним проверку на основное сочетание РСУ №1 на усилия:

N=+43,06 кН

М=-101,6 кНм

Сечение балки принимаем двутавр 45Б1 (ГОСТ 26020-83), которое имеет следующие характеристики сечения: А=76,23 см²; 18,09 см; 3,75 см; W_x=1125,8 см³; W_у=119,3 см³.

Проверим прочность сечения(основное сочетание) РСУ №1 по формуле:

Выполним проверку на сейсмическое сочетание РСУ №19 на усилия:

N=-20,47 кН

М=82,2 кНм

Расчетная гибкость элемента:

Проверим прочность сечения (сейсмическое сочетание) РСУ №19 по формуле:

Проведем анализ вертикальных перемещений в балке перекрытия Б4. В балке перекрытия Б4 здания допустимый вертикальный прогиб, при L_б=6,0 м, определяется согласно интерполяции по формуле:

,

где h_s-высота колонны, мм.

В балке покрытия здания допустимый вертикальный прогиб составляет:

Принимаем сечение колонны Б4 – двутавр 45Б1.

2.1.11 Подбор сечения стойки Ст1.

Выполним проверку на основное сочетание РСУ №10 на усилия:

N=-302,5 кН

Сечение стойки принимаем Гн. 140х6 (ГОСТ 30245-2003), которое имеет следующие характеристики сечения: А=31,23 см²; 5,43 см; W=131,4 см³.

Расчетная гибкость элемента:

Проверим прочность сечения(основное сочетание) РСУ №10 по формуле:

Принимаем сечение стойки Ст1 – Гн.140х6.

2.1.12 Подбор сечения распорки Р2.

Выполним проверку на основное сочетание РСУ №11 на усилия:

N=-83,87 кН

Сечение стойки принимаем Гн. 100х6 (ГОСТ 30245-2003), которое имеет следующие характеристики сечения: А=21,63 см²; 3,79 см; W=62,24 см³.

Расчетная гибкость элемента:

Проверим прочность сечения(основное сочетание) РСУ №11 по формуле:

Принимаем сечение стойки Р2 – Гн.100х6.

2.1.13 Подбор сечения связи СВ.

Выполним проверку на основное сочетание РСУ №6 на усилия:

N=+254,02 кН

Сечение стойки принимаем Гн. 100х6 (ГОСТ 30245-2003), которое имеет следующие характеристики сечения: А=21,63 см²; 3,79 см; W=62,24 см³.

Проверим прочность сечения(основное сочетание) РСУ №11 по формуле:

Принимаем сечение связи – Гн.100х6.

2.1.14 Расчет узла крепления балки Б1 к колонне К1.

Расчет узла крепления балки Б1 к колонне К1, представленного на рисунке 3.9.

Усилие, действующие в балке от сейсмического загружения составляет:

N=±232,11 кН

Рисунок 2.7 К расчету узла крепление балки Б1 к колоне К1

Определим момент, действующий в плоскости пластины на отм. +8,000, от сейсмической силы действующей по оси балки Б1:

Определим растягивающие усилие действующие в болтах на одну сторону симметрии:

Схема распределения сил приведена на рисунке 3.10.

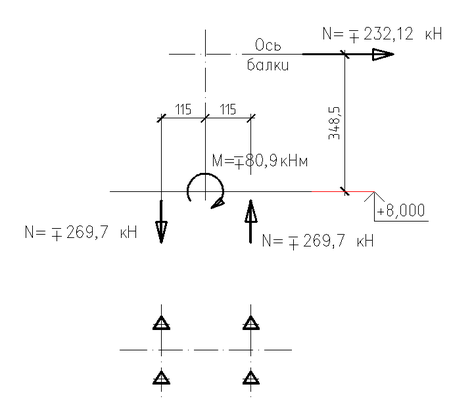

Рисунок 2.8 – Распределение усилий в узле сопряжения Б1 и К1

Число болтов (n) из условия прочности их на растяжение в узле прикрепления балки Б1 к колонны К1, высокопрочными болтами класса 8.8, определяется по формуле:

(2.12)

где - 1,2 - коэффициент, учитывающий дополнительное усилие от частичного защемления конца балки в узле;

- расчетное сопротивление болтов растяжению, кН/см²;

- коэффициент условия работы болтов в соединении.

- диаметр болтов, см.

Принимаем крепление балки Б1 к колоне К1 – 2 болта на одну сторону симметрии. Всего 4 несущих болта М24, кл. 8.8, на соединение.

2.1.15 Расчет и конструирование базы колонны К1.

Размеры плиты в плане, A_pl, определяются усилием и моментом действующем на уровне базы в колонне и классом бетона фундамента.

Усилия в колоне составляют:

N=16,5 кН

M=207,7 кНм

Схема приложение усилий приведена на рисунке 2.9.

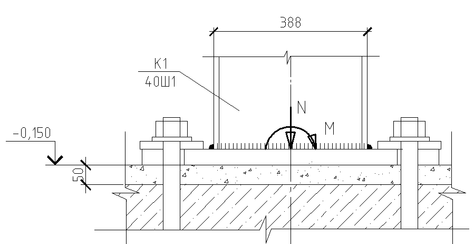

Рисунок 2.9 Схема приложение расчетных усилий

База колонны приведена на рисунке 2.10.

Размеры базы колонны К1 принимаем:

L_pl =750 мм

B_pl= 500 мм

Плита, воспринимая неравномерное давление фундамента, работает на изгиб, причем на различных участках по разному.

Напряжения под всей плитой при жестком сопряжении колонны и фундамента определяются по формуле:

. (3.13)

где W- момент сопротивления базы плиты, определяется по формуле:

. (3.14)

Момент сопротивления базы плиты составляет:

.

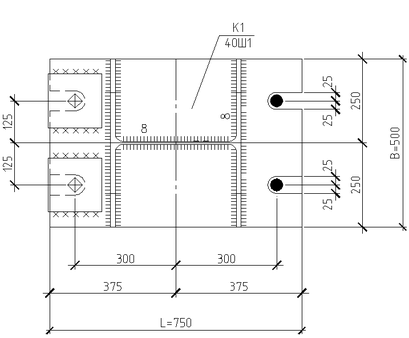

Рисунок 2.10 К расчету и конструированию базы колоны К1

Напряжения под всей плитой при жестком сопряжении колонны и фундамента составляют

.

Расчетное сопротивление сжатию материала фундамента, кН/см² определяется по формуле:

; (2.13)

здесь 1,15 – коэффициент, учитывающий неравномерность напряжений под плитой для В20;

- коэффициент, учитывающий соотношение площади верха фундамента.

Расчетное сопротивление сжатию материала фундамента, кН/см² , составляет:

;

При этом прочность фундамента будет обеспеченной, если ;

0,45≤1,12

В консольных участках плиты (участки 1) максимальный изгибающий момент определяется по формуле:

(2.14)

В консольных участках плиты (участки 1) максимальный изгибающий момент определяется составляет:

.
