2.3 Построение диаграмм вагонопотоков
Для определения величины вагонопотока по структурным группам в четном и нечетном направлениях движения на основании таблицы 2.1 составляется диаграмма груженых вагонопотоков по роду подвижного состава представлена на рисунке 2.1. и (Д 23.05.04 205 251 1701).
На основании данных таблицы 2.2 составляется диаграмма существующих порожних вагонопотоков представлена на рисунке 2.2. и (Д 23.05.04 205 251 1701).

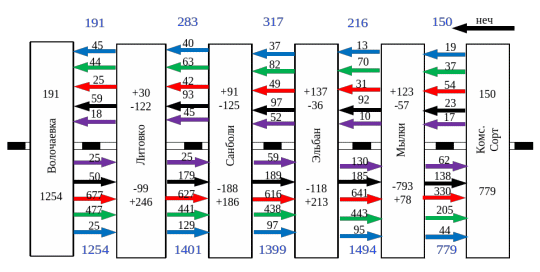

Рисунок 2.1. Диаграмма груженых вагонопотоков на участке Комсомольск-Сортировочный – Волочаевка 2

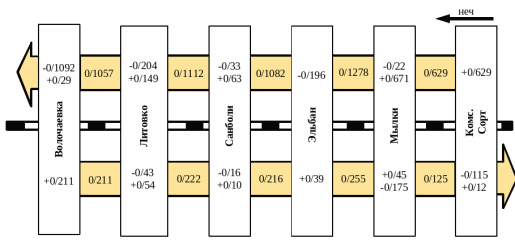

Рисунок 2.2. Диаграмма порожних вагонопотоков на участке Комсомольск-Сортировочный – Волочаевка 2
2.4 Разработка технологии усиления пропускной способности
Согласно документации, размеры движения увеличатся на 68%. В ближайшем будущем планируется реконструкция всех раздельных пунктов на участке, удлинение приёмоотправочных путей, а также строительство дополнительных путей.
Корреспонденция планируемых груженых вагонопотоков представлена в таблице 2.3. Баланс планируемых порожних вагонопотоков представлен в таблице 2.4.
Таблица 2.3
Корреспонденция планируемых груженых вагонопотоков
| Из/На | Род подвижного состава | Волочаевка 2 | Литовко | Санболи | Эльбан | Мылки | Комсомольск - сортировочный | Всего |
| Волочаевка 2 | КР | 126 | 108 | 27 | 211 | 81 | 553 | |
| ПЛ | 89 | 70 | 33 | 165 | 122 | 479 | ||
| ПВ | 33 | 67 | 12 | 85 | 61 | 258 | ||
| ЦС | 17 | 44 | 11 | 63 | 49 | 184 | ||
| ПР | 8 | 9 | 4 | 9 | 7 | 37 | ||
| Итого по РПС | 273 | 298 | 87 | 533 | 320 | 1511 | ||
| Литовко | КР | 25 | 27 | 9 | 33 | 21 | 115 | |
| ПЛ | 22 | 37 | 16 | 53 | 19 | 147 | ||
| ПВ | 19 | 62 | 11 | 53 | 39 | 184 | ||
| ЦС | 17 | 11 | 4 | 25 | 21 | 78 | ||
| ПР | 9 | 15 | 17 | 25 | 8 | 74 | ||
| Итого по РПС | 92 | 0 | 152 | 57 | 189 | 108 | 598 |
Окончание таблицы 2.3
| Из/На | Род подвижного состава | Волочаевка 2 | Литовко | Санболи | Эльбан | Мылки | Комсомольск - сортировочный | Всего |
| Санболи | КР | 6 | 17 | 12 | 73 | 17 | 125 | |
| ПЛ | 9 | 5 | 11 | 23 | 21 | 69 | ||
| ПВ | 15 | 12 | 17 | 12 | 21 | 77 | ||
| ЦС | 21 | 7 | 19 | 33 | 18 | 98 | ||
| ПР | 16 | 18 | 8 | 19 | 3 | 64 | ||
| Итого по РПС | 67 | 59 | 0 | 67 | 160 | 80 | 433 | |
| Эльбан | КР | 24 | 22 | 34 | 75 | 18 | 173 | |
| ПЛ | 14 | 22 | 23 | 45 | 4 | 108 | ||
| ПВ | 34 | 28 | 36 | 88 | 25 | 211 | ||
| ЦС | 25 | 44 | 11 | 25 | 20 | 125 | ||
| ПР | 7 | 9 | 12 | 14 | 14 | 56 | ||
| Итого по РПС | 104 | 125 | 116 | 0 | 247 | 81 | 673 | |
| Мылки | КР | 11 | 18 | 20 | 22 | 28 | 99 | |
| ПЛ | 11 | 12 | 21 | 7 | 29 | 80 | ||
| ПВ | 7 | 3 | 11 | 10 | 21 | 52 | ||
| ЦС | 9 | 9 | 10 | 6 | 13 | 47 | ||
| ПР | 8 | 4 | 12 | 11 | 8 | 43 | ||
| Итого по РПС | 46 | 46 | 74 | 56 | 0 | 99 | 321 | |
| Комсомольск - сортировочный | КР | 9 | 11 | 5 | 5 | 12 | 42 | |
| ПЛ | 5 | 3 | 9 | 4 | 12 | 33 | ||
| ПВ | 1 | 3 | 4 | 2 | 4 | 14 | ||
| ЦС | 3 | 7 | 12 | 6 | 24 | 52 | ||
| ПР | 1 | 2 | 1 | - | 6 | 10 | ||
| Итого по РПС | 19 | 26 | 31 | 17 | 58 | 0 | 151 | |
| Всего | 328 | 529 | 671 | 284 | 1187 | 688 | 3687 |
Таблица 2.4
Баланс планируемых порожних вагонопотоков
| Станция | Тип ПС | Погрузка (прием) | Выгрузка (сдача) | Баланс порожних вагонов | |
| Избыток | Недостаток | ||||
| Волочаевка 2 | КР | 553 | 75 | 0 | 478 |
| ПЛ | 479 | 61 | 0 | 418 | |
| ПВ | 258 | 76 | 0 | 182 | |
| ЦС | 184 | 75 | 0 | 109 | |
| ПР | 37 | 41 | 4 | 0 | |
| Итог | 1512 | 328 | 4 | 1187 | |
| Станция | Тип ПС | Погрузка (прием) | Выгрузка (сдача) | Баланс порожних вагонов | |
| Избыток | Недостаток | ||||
| Литовко | КР | 115 | 194 | 79 | 0 |
| ПЛ | 147 | 131 | 0 | 16 | |
| ПВ | 184 | 79 | 0 | 105 | |
| ЦС | 78 | 84 | 6 | 0 | |
| ПР | 74 | 41 | 0 | 33 | |
| Итог | 599 | 529 | 85 | 154 | |
| Санболи | КР | 125 | 97 | 0 | 28 |
| ПЛ | 69 | 83 | 14 | 0 | |
| ПВ | 77 | 71 | 0 | 6 | |
| ЦС | 98 | 38 | 0 | 60 | |
| ПР | 64 | 44 | 0 | 20 | |
| Итог | 433 | 333 | 14 | 114 | |
| Эльбан | КР | 173 | 172 | 0 | 1 |
| ПЛ | 108 | 148 | 40 | 0 | |
| ПВ | 211 | 161 | 0 | 50 | |
| ЦС | 125 | 96 | 0 | 29 | |
| ПР | 56 | 45 | 0 | 11 | |
| Итог | 673 | 622 | 40 | 91 | |
| Мылки | КР | 99 | 404 | 305 | 0 |
| ПЛ | 80 | 298 | 218 | 0 | |
| ПВ | 52 | 242 | 190 | 0 | |
| ЦС | 47 | 170 | 123 | 0 | |
| ПР | 43 | 73 | 30 | 0 | |
| Итог | 321 | 1187 | 866 | 0 | |
| Комсомольск - сортировочный | КР | 42 | 165 | 123 | 0 |
| ПЛ | 33 | 195 | 162 | 0 | |
| ПВ | 14 | 167 | 153 | 0 | |
| ЦС | 52 | 121 | 69 | 0 | |
| ПР | 10 | 40 | 30 | 0 | |
| Итог | 151 | 688 | 537 | 0 | |
| Всего | 3687 | 3687 | 1546 | 1546 | |
