Рисунок Б.17 - Вибрационный каток YZ18JC XCMG

Таблица Б.17 – Основные характеристики катка YZ18JC XCMG

Приложение В

Технологическая карта по выполнению подготовительных

работ № 1

Область применения

Технологическая карта выполнена на основании технического задания на проект производства работ по реконструкции внешнего путевого развития угольного терминала ЗАО «Дальтрансуголь». Технологическая карта (далее ТК) разработана на комплекс подготовительных работ под строительство станции.

В состав работ, последовательно выполняемых для подготовки территории под строительство станции, входят:

• геодезическая разбивка контуров планировки и нулевой линии с установкой разбивочных знаков и реперов;

• валка леса бензомоторными пилами;

• трелевка хлыстов из полосы отвода на расстояние до 300 м;

• засыпка ям бульдозером;

• срезка кустарника и мелколесья бульдозером;

• срезка растительного слоя;

Ремонтируемый участок железной дороги находится в зоне умеренных климатических условий:

• средняя годовая температура воздуха в районе изысканий положительная и составляет 0,3°С;

• среднегодовое количество осадков составляет 480-616 мм;

• устойчивый снежный покров лежит с середины ноября до начала мая. Наибольшая высота его от 30-40 см – на открытых пространствах;

• район находится в прибрежной зоне и характеризуется наличием притоков.

Технологическая карта предназначена для производства работ в теплые периоды года.

Общие положения

Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:

• СП 48.13330.2011 Организация строительства. Актуализированная редакция СНиП 12-01-2004;

• СП 126.13330.2012 Геодезические работы в строительстве Актуализированная редакция СНиП 3.01.03-84;

• СП 45.13330.2012 Земляные сооружения, основания и фундаменты Актуализированная редакция СНиП 3.02.01-87;

• Приказ Минтруда России от 01.06.2015 N 336н "Об утверждении Правил по охране труда в строительстве" (Зарегистрировано в Минюсте России 13.08.2015 N 38511).

Организация и технология выполнения работ

Способ выполнения работ

В соответствии с СП 48.13330.2011 до начала производства работ необходимы следующие проектные, технологические и разрешительные документы:

• разрешение на производство работ;

• оформить отвод земельного участка;

• получить разрешение от соответствующих организаций на снос и перенос строений, сооружений и инженерных сетей, препятствующих строительству;

• получить разрешение от КБДХ на вырубку (пересадку) деревьев.

Подрядчик должен по акту принять от Заказчика строительную площадку, подготовленную к производству работ.

Геодезические работы включают создание разбивочной геодезической основы и проведение разбивочных работ в ходе строительства. Геодезическая разбивочная основа служит для плановой и высотной привязки на местности проекта, а также геодезического обеспечения строительства на всех стадиях возведения объекта.

Геодезические работы выполнены подрядной организацией, продолжительность их составляет 20 дней.

В комплекс работ по расчистке территории включают:

• расчистку площадки от ненужных деревьев, кустарника;

• снятие плодородного слоя почвы;

• отсоединение или перенос с площадки существующих инженерных сетей.

Расчистку площадки от ненужных деревьев диаметром до 20 см производят бензомоторными механическими пилами. Перед спиливанием дерево подрубается топором или подпиливается пилой на высоту и глубину, равную с той стороны, куда сваливается дерево. Схема валки леса представлена на рисунке В.1.

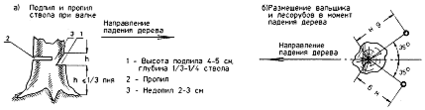

Рисунок В.1 - Схема валки леса бензопилами

Трелевка хлыстов из полосы отвода на расстояние до 300 м производится автокраном и автосамосвалом.

Расчистку строительной площадки производят бульдозером. Для удаления мелколесья и кустарника отвал бульдозера следует заглубить в растительный слой на 15 - 20 см. Затем перемещением бульдозера на малой скорости срезать растительность и удалить ее за пределы трассы. Расчистка бульдозером трассы представлена на рисунке В.2.

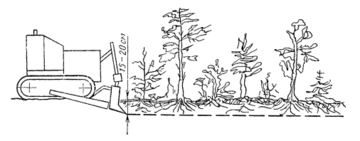

Рисунок В.2 - Расчистка бульдозером трассы (площадки) от кустарника и мелколесья

Ямы, образованные в результате валки деревьев, засыпают грунтом с запасом на осадку. На участках, используемых в качестве оснований сооружений, засыпка должна производиться в соответствии с требованиями проекта, т.е. засыпают до уровня поверхности земли с послойным уплотнением до однородной плотности, но не ниже Купл.=0,95.

Срезка плодородного слоя почвы производится бульдозером Shantui SD22 последовательными продольными проходками, при движении под уклон, с разгрузкой и разравнивание его в штабеле. Проходки должны быть равны длине загрузочного пути механизма. Из штабеля растительный грунт экскаватором грузится в транспортные средства и перевозится на приобъект

ный склад. Срезанный плодородный грунт отвозится на 10 км, в места, отведённые местной администрацией. Снятый растительный грунт частично используется для благоустройства.

Перенос линий связи и электропередач, подземных коммуникаций и других инженерных сетей, находящихся на осваиваемой строительной площадке, но мешающих производству работ, осуществляют согласно требованиям, заложенным в Рабочем проекте. Осуществляется прокладка коммуникаций под наблюдением владельцев данных сетей в обход строительной площадки с необходимым подключением потребителей, после чего инженерные сети отключаются и удаляются.

При проведении планировки строительной площадки фактические высотные отметки после планировки должны соответствовать проектным. Предварительные планировочные работы проводятся способом засыпки ям и рытвин, образовавшихся в период строительства и уборки строительного мусора.

При проведении планировочных работ необходимо, кроме требований проекта, соблюдать требования СП 45.13330.2012, раздел 6, табл.6.3.

Объемы работ

Основной объем работ по подготовительным работам представлен в таблице В.1.

Таблица В.1. - Объемы работ

№	Наименование работ	Ед. изм	Количество
1	Рубка деревьев и корчевка пней (диаметр до 20 см)	шт	80750
2	Рубка кустарника средней поросли	м2	26770
3	Рубка кустарника густой поросли	м2	11660
4	Трелевка деревьев	км	0,3
5	Засыпка ям	шт	541
6	Срезка растительного слоя	м2	44050

Трудозатраты и продолжительности работ

В табл. В.2 произведен расчет трудозатрат и продолжительностей работ и операций, составляющих процесс подготовительных работ. Источниками для расчета являются действующие производственные нормы (ЕНиР: Е 2, Е 13, ГЭСН-2001), в ряде случаев трудоемкость или продолжительность определялась по проектам-аналогам, либо по опытным разработкам.

Календарный график представлен на Листе 2.

Таблица В.2 – Трудозатраты на подготовительные работы

Требования к качеству и приемке работ

Контроль и оценку качества подготовительных работ выполняют в соответствии с требованиями нормативных документов:

• СП 82.13330.2011 Благоустройство территории. Правила производства и приёмки работ;

• СП 48.13330.2010 Организация строительства.

Контроль качества выполняемых работ должен осуществляться специалистами или специальными службами, оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля и возлагается на руководителя производственного подразделения, выполняющего работы по расчистки территории.

При расчистке территории строительной площадки контролируется вынос проекта в натуру, производство работ по вырубке деревьев и кустарника, корчевке пней и уборке камней, сохранению плодородного слоя почвы, инженерных сетей и коммуникаций, засыпке ям, уборке и планировке территории.

Качество производства работ обеспечивается выполнением требований к соблюдению необходимой технологической последовательности при выполнении взаимосвязанных работ и техническим контролем за ходом работ, изложенным в Проекте организации строительства и Проекте производства работ, а также в Схеме операционного контроля качества работ.

Схемы операционного контроля качества работ приведен в таблице В.3

По окончании выполнения подготовительных работ производится их освидетельствование и документальное оформление с составлением Акта осмотра и приемки подготовительных работ строительной площадки с указанием ее размеров в плане, профиле и абсолютных отметок поверхности.

На объекте строительства должен вестись Общий журнал работ, Журнал авторского надзора проектной организации и Оперативный журнал геодезического контроля.
