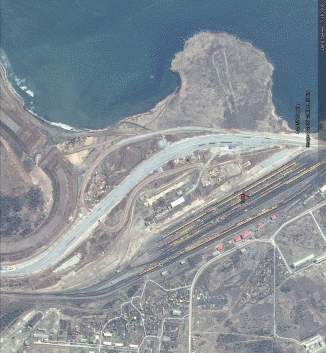

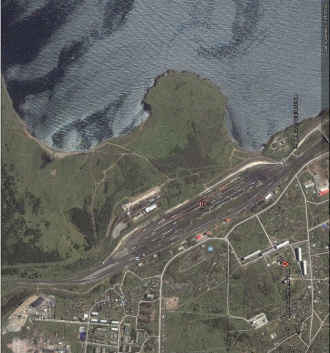

Ситуационный план местности до строительства
Ситуационный план местности после строительства

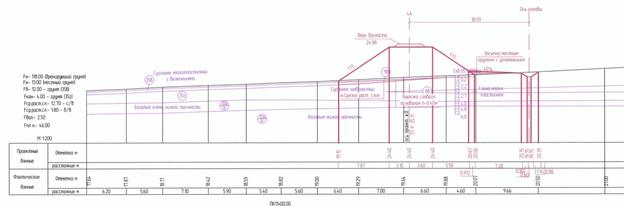

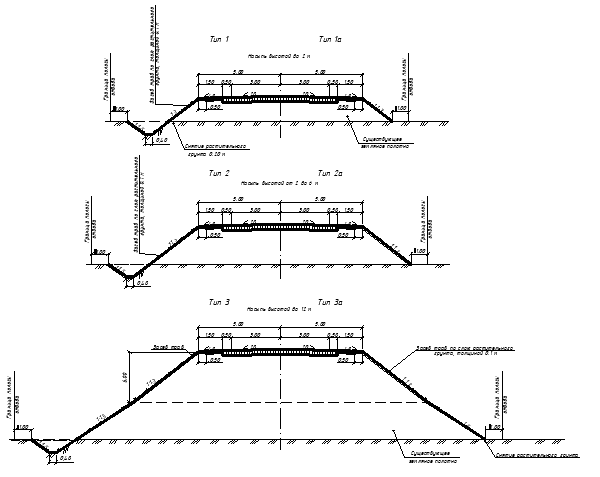

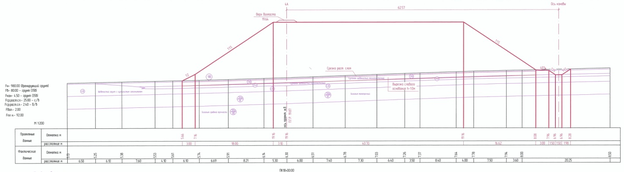

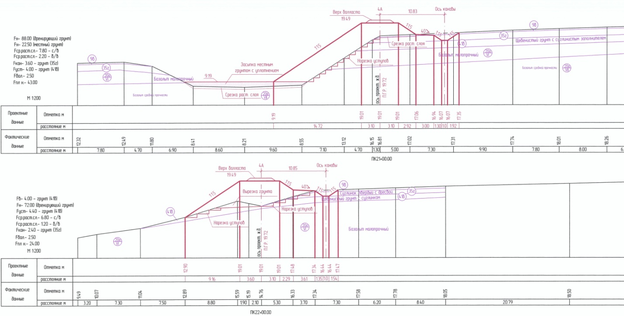

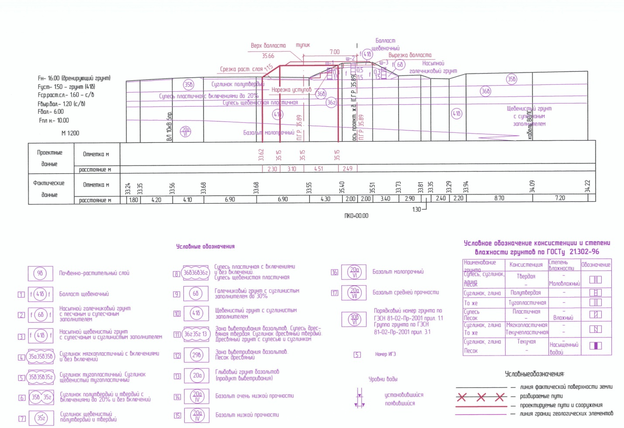

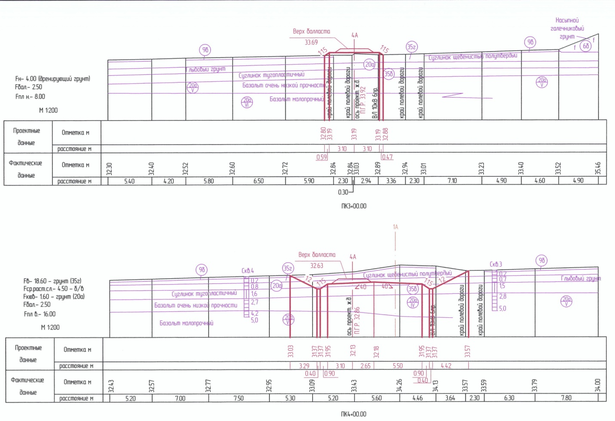

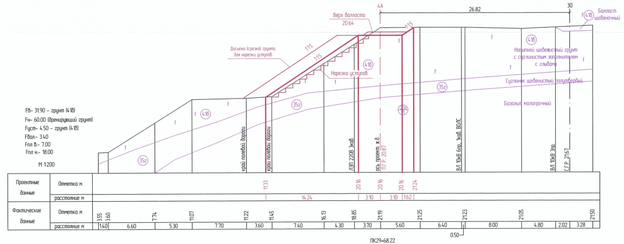

Поперечные профили земляного полотна

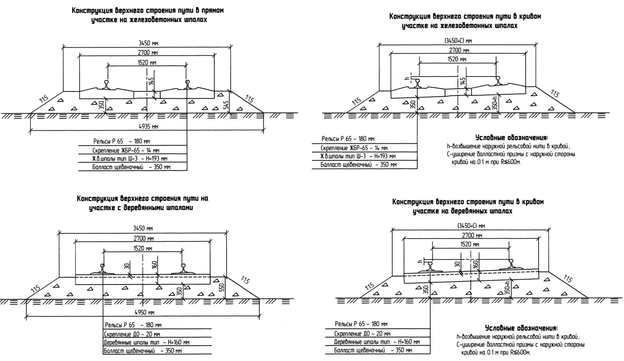

Конструкция верхнего строения пути

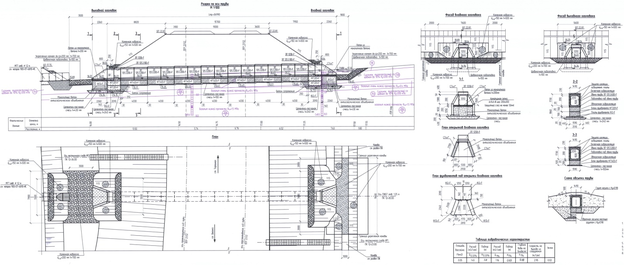

Прямоугольная железобетонная труба отв. 1,25 м

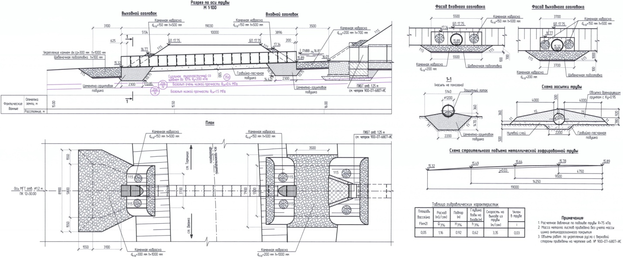

Металлическая гофрированная труба отверстием 1, 2 м

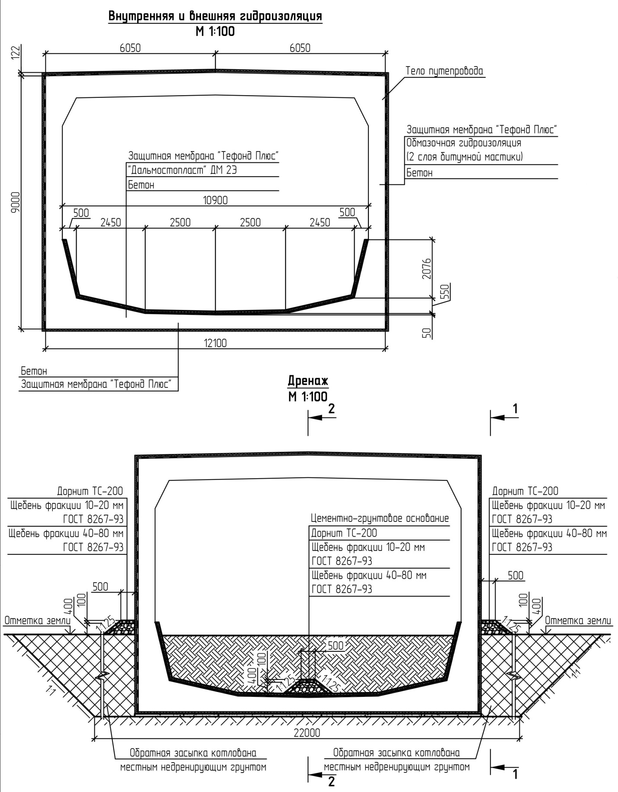

Путепровод тоннельного типа
Поперечные профили Автомобильной дороги
Приложение Б
Рассчитываемые и проектируемые мероприятия и ресурсы
Таблица Б.1 - Ведомость ширины полосы отвода
| ПК | Тип поперечного профиля | Нраб | Во | Вн | Вв | П.О. | |
| Выемка | Насыпь | Л | |||||
| 00+00 | Насыпь |
| 1,50 | 7,61 | 9,91 | 7,61 |
|
| 1+00 | Насыпь |
| 1,42 | 8,79 | 11,36 | 8,79 | 12,04 |
| 2+00 | Насыпь |
| 1,51 | 11,70 | 16,80 | 11,70 | 21,52 |
| 3+00 | Насыпь |
| 0,16 | 6,20 | 7,26 | 6,20 | 1,08 |
| 4+00 | Выемка | 1,30 |
| 11,25 | 13,85 | 21,56 | 40,81 |
| 5+00 | Выемка | 1,90 |
| 12,00 | 14,60 | 25,52 | 58,78 |
| 6+00 | Выемка | 3,28 |
| 13,60 | 16,20 | 32,64 | 99,88 |
| 7+00 | Выемка | 3,18 |
| 16,95 | 19,55 | 36,89 | 114,29 |
| 8+00 | Выемка | 1,78 |
| 18,33 | 20,93 | 31,11 | 69,99 |
| 9+00 | Насыпь |
| 0,64 | 6,20 | 8,04 | 6,20 | 4,56 |
| 10+00 | Насыпь |
| 2,86 | 6,20 | 17,72 | 6,20 | 29,72 |
| 11+00 | Насыпь |
| 4,70 | 13,94 | 27,86 | 13,94 | 96,98 |
| 12+00 | Насыпь |
| 6,26 | 15,82 | 33,82 | 15,82 | 148,42 |
| 13+00 | Насыпь |
| 5,66 | 20,79 | 37,51 | 20,79 | 156,83 |
| 14+00 | Насыпь |
| 3,34 | 15,15 | 24,53 | 15,15 | 48,21 |
| 15+00 | Насыпь |
| 3,42 | 21,65 | 30,58 | 21,65 | 77,30 |
| 16+00 | Насыпь |
| 6,47 | 33,00 | 50,35 | 33,00 | 240,88 |
| 17+00 | Насыпь |
| 10,52 | 43,80 | 74,30 | 43,80 | 602,90 |
| 18+00 | Насыпь |
| 12,86 | 43,30 | 77,92 | 43,30 | 744,29 |
| 19+00 | Насыпь |
| 8,75 | 43,80 | 68,65 | 43,80 | 571,81 |
| 20+00 | Насыпь |
| 4,47 | 43,80 | 54,06 | 43,80 | 166,85 |
| 21+00 | Насыпь |
| 2,20 | 43,80 | 59,49 | 43,80 | 140,69 |
| 22+00 | Насыпь |
| 4,25 | 46,40 | 56,58 | 46,40 | 109,74 |
| 23+00 | Насыпь |
| 2,77 | 48,10 | 55,14 | 48,10 | 120,79 |
| 24+00 | Насыпь |
| 4,77 | 49,50 | 61,51 | 49,50 | 222,58 |
| 25+00 | Насыпь |
| 4,48 | 49,60 | 62,01 | 49,60 | 230,47 |
| 26+00 | Насыпь |
| 2,86 | 80,99 | 101,53 | 80,99 | 240,01 |
| 27+00 | Насыпь |
| 2,82 | 66,83 | 87,73 | 66,83 | 185,47 |
| 28+00 | Насыпь |
| 6,42 | 30,07 | 55,15 | 30,07 | 267,16 |
| 29+00 | Насыпь |
| 10,62 | 34,52 | 55,62 | 34,52 | 351,63 |
| 29+50 | Полунасыпь-полувыемка | 1,01 | 2,19 | 12,43 | 12,43 | 27,15 | 54,45 |
| 30+00 | Выемка | 0,44 |
| 15,62 | 15,62 | 18,63 | срезка |
| 30+39,69 | Выемка | 0,44 |
| 11,14 | 11,14 | 13,19 | срезка |
| 30+50 | Насыпь |
| 0,83 | 14,77 | 19,85 | 14,77 | срезка |
| 30+80,8 | Выемка | 0,73 |
| 11,81 | 11,81 | 14,50 | срезка |
| 30+94 | Выемка | 1,03 |
| 12,92 | 12,92 | 15,77 | срезка |
Продолжение таблицы Б.1
| 31+00 | Выемка | 1,28 |
| 13,04 | 13,04 | 19,85 | срезка |
| 31+50 | Выемка | 1,58 |
| 13,62 | 13,62 | 18,15 | срезка |
| 32+00 | Выемка | 1,69 |
| 12,99 | 12,99 | 19,45 | срезка |
| 32+50 | Выемка | 1,26 |
| 13 | 13 | 19,54 | срезка |
| 33+00 | Выемка | 1,07 |
| 13,00 | 13,00 | 22,31 | срезка |
| 33+50 | Выемка | 0,66 |
| 13,00 | 13,00 | 23,80 | срезка |
| 34+00 | Выемка | 0,5 |
| 12,76 | 12,76 | 18,62 | срезка |
Рисунок Б.1. Схема полосы отвода
