Железнодорожный кран УК-25/9-18

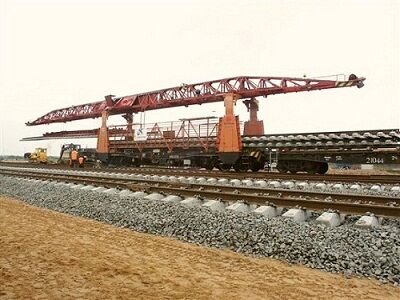

Рисунок Б.2 - Железнодорожный кран УК-25/9-18
Таблица Б.3 – Основные характеристики крана УК-25/9-18
| Характеристика | Значение |
| Производительность, м/ч | 750 |
| Грузоподъемность, т | 18 |
| Грузоподъемность платформы, т | 40 |
| Длина укладываемого звена, м | 25 |
| Количество звеньев в пакете, шт - с деревянными шпалами - с железобетонными | 7 4 |
| Скорость передвижения, км/ч - своим ходом - в составе поезда | 20 80 |
Железнодорожный кран ЕДК-300/5

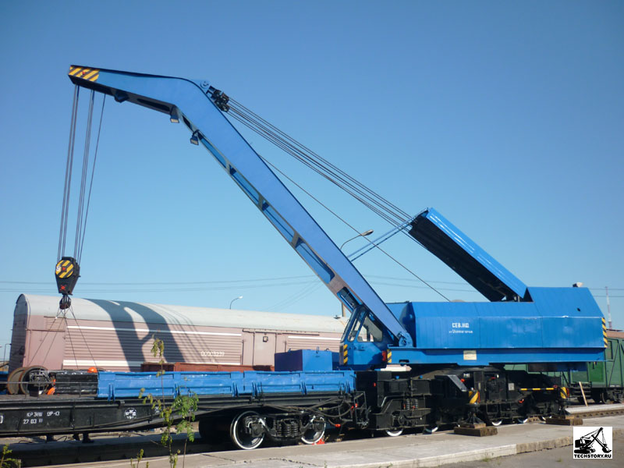

Рисунок Б.3 - Железнодорожный кран ЕДК-300/5
Таблица Б.4 – Основные характеристики крана ЕДК-300/5
| Характеристика | Значение |
| Вылет стрелы, м - наибольший - наименьший | 17 5,5 |
| Грузоподъемность, т - максимальная - минимальная | 60 8 |
| Масса крана, т | 84 |
Машина путевая ремонтная подбивочная МПРМ

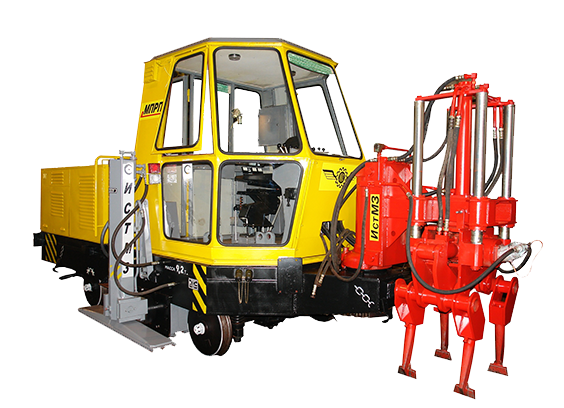

Рисунок Б.4- Железнодорожный кран МПРМ
Таблица Б.5 – Основные характеристики крана МПРМ
| Характеристика | Значение |
| Производительность - при подбивке шпал, шп/ч ‑ при подъемке пути, м/ч ‑ при рихтовке пути, м/ч ‑ при смене шпал, шп/ч | 60-80 300 400 35 |
| Максимальная скорость, км/ч | 50 |
| Максимальная величина рихтовки пути, мм | 360 |
| Максимальная величина подъема пути, мм | 400 |
М
ашина подъемно-рихтовочная ПРМ

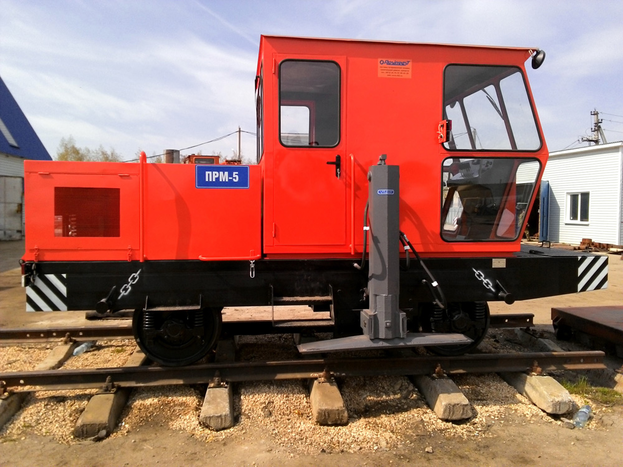

Рисунок Б.5- Железнодорожный кран ПРМ
Таблица Б.6 – Основные характеристики крана ПРМ
| Характеристика | Значение |
| Производительность - при подъеме пути,м/ч | 300 400 |
| Максимальная скорость, км/ч | 50 |
| Максимальная величина рихтовки пути, мм | 360 |
| Максимальная величина подъема пути, мм | 400 |
| Размеры, мм | 4140х2720х2735 |
Автокран КС-3575А

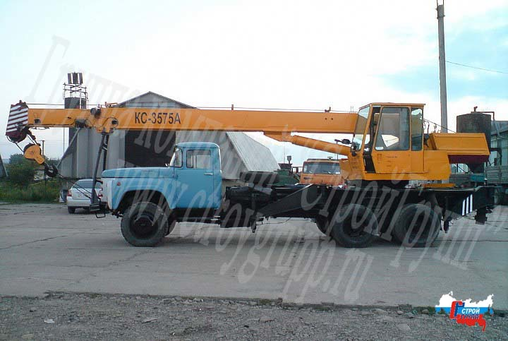

Рисунок Б.6 - Автокран КС-3575А
Рисунок Б.7 - Грузовысотная характеристика крана КС – 3575А
Таблица Б.7 – Основные характеристики крана КС – 3575А
| Характеристика | Значение |
| Грузоподъемность, т | 10 |
| Максимальная высота подъема, м | 10,5 |
| Максимальная глубина опускания, м | 4,6 |
| Вылет, м - минимальный - максимальный | 2,85 7,6 |
| Транспортная скорость, км/ч | 77 |
| Масса крана с основной стрелой, кг | 17173 |
А
втокран XCMG QY25K5 - 25т

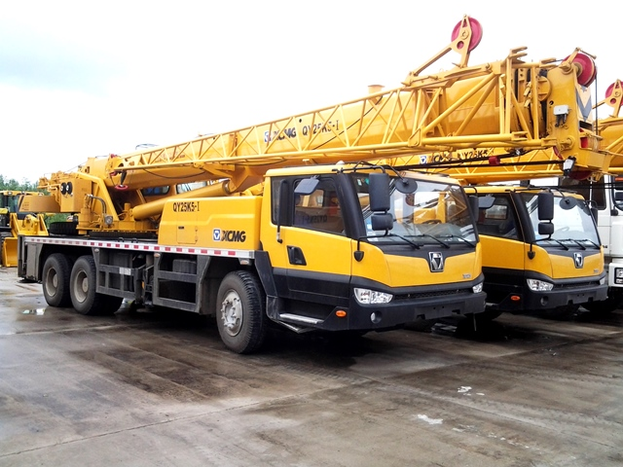

Рисунок Б.8 - Автокран XCMG QY25K5 - 25т
Таблица Б.8 – Основные характеристики крана XCMG QY25K5 - 25т
| Характеристика | Значение |
| Вес машины, кг | 31000 |
| Максимальная скорость движения, км/ч | 75 |
| Грузоподъемность, т | 25 |
| Высота основной стрелы, м | 10,2 |
| Полный вылет стрелы, м | 39,6 |
| Полный вылет стрелы + гусек, м | 47,6 |
Гусеничный экскаватор HYUNDAI R300LC-9S

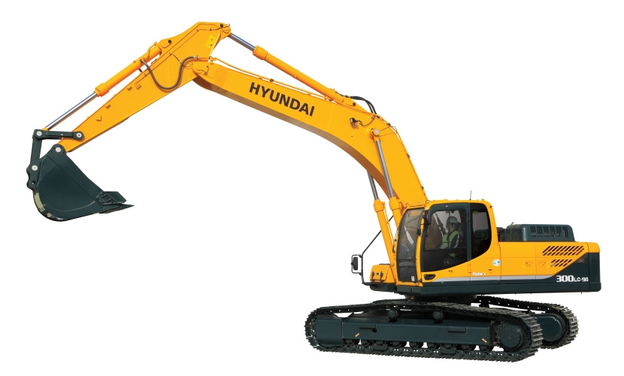

Рисунок Б.9 - Экскаватор Hyundai R300LC-9S
Таблица Б.9 – Основные характеристики экскаватора Hyundai R300LC-9S
| Характеристика | Значение |
| Объем ковша, м3 | 1,5 |
| Производительность, м3/ч | 435 |
| Максимальная скорость передвижения, км/ч | 5,3 |
| Масса, кг | 29700 |
| Максимальная глубина копания, м | 7,39 |
| Длина стрелы, м | 6,25 |
| Максимальный радиус копания, м | 10,82 |
Экскаватор XCMG XCG210LC-8

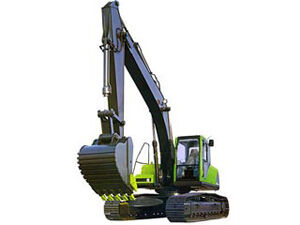

Рисунок Б.10 - Экскаватор XCMG XCG210LC-8
Таблица Б.10 – Основные характеристики экскаватора XCMG XCG210LC-8
| Характеристика | Значение |
| Объем ковша, м3 | 0,9 |
| Длина рукояти, мм | 2900 |
| Максимальная зона работы ковша, мм | 9938 |
| Максимальная глубина копания, мм | 6611 |
| Максимальная высота копания, мм | 9728 |
Бульдозер Shantui SD 22

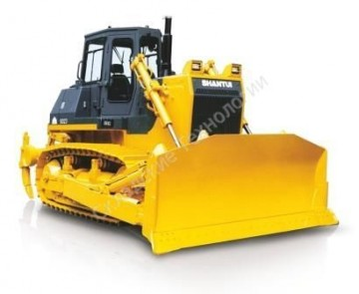

Рисунок Б.11 - Бульдозер Shantui SD 22
Таблица Б.11 – Основные характеристики бульдозера Shantui SD 22
| Характеристика | Значение |
| Рабочая масса, т | 25,7 |
| Мощность, л.с | 180 |
| Скорость, км/ч | 6,5 |
| Подъем отвала, мм | 1330 |
| Заглубление отвала, мм | 550 |
| Емкость отвала, м3 | 6,8 |
Б
ульдозер ДЗ-162

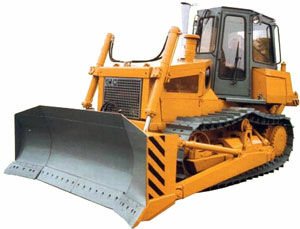

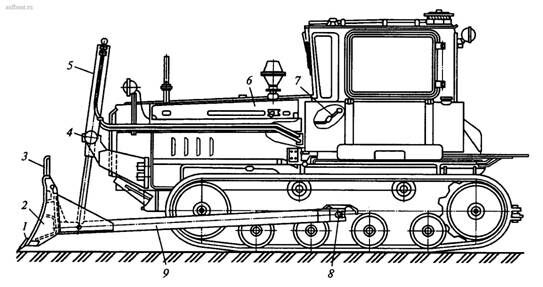

Рисунок Б.12 - Бульдозер ДЗ-162
Таблица Б.12 – Основные характеристики бульдозера ДЗ-162
| Характеристика | Значение |
| Рабочая масса, т | 7,4 |
| Мощность, кВт | 70 |
| Скорость, км/ч | 6,5 |
| Подъем отвала, мм | 500 |
| Заглубление отвала, мм | 150 |
| Угол резания, 0 | 55-60 |
Бульдозер Т-4АП2 ОБГН-4М
Рисунок Б.13- Бульдозер Т-4АП2 ОБГН-4М
Таблица Б.1 – Основные характеристики бульдозера Т-4АП2
ОБГН-4М
| Характеристика | Значение |
| Масса оборудования, кг | 1500 |
| Скорость, км/ч | 2,22-4,0 |
| Заглубление отвала, мм | 300 |
| Техническая производительность при перемещении грунта на расстояние 20 м, м3/ч, не менее | 100 |
Автосамосвал HOWO

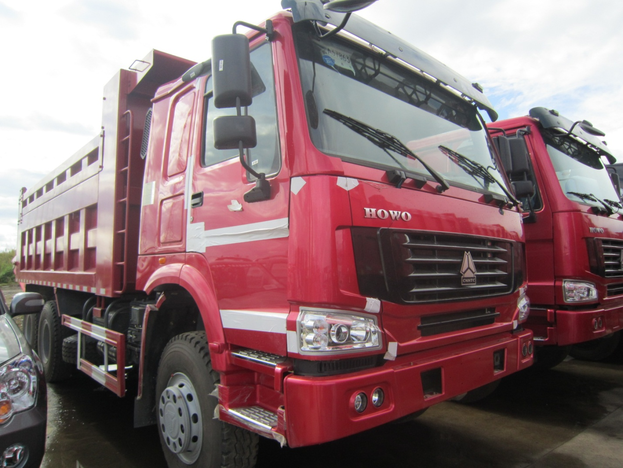

Рисунок Б.14- Автосамосвал HOWO
Таблица Б.14 – Основные характеристики автосамосвала HOWO
| Характеристика | Значение |
| Рабочая масса, кг | 12950 |
| Мощность, л.с | 336 |
| Скорость, км/ч | 75 |
| Грузоподъемность, т | 25 |
Автогрейдер XCMG GR 165

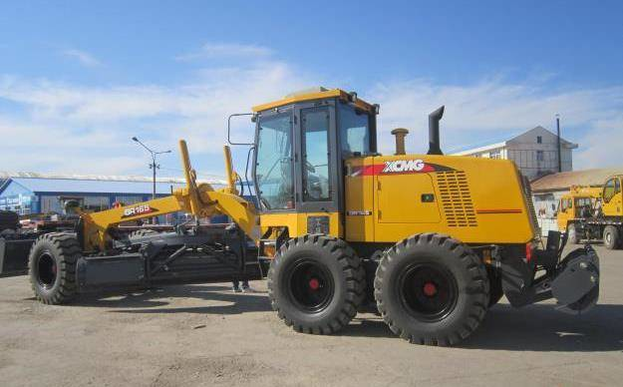

Рисунок Б.15- Автогрейдер XCMG GR 165
Таблица Б.15 – Основные характеристики автогрейдера XCMG GR 165
| Характеристика | Значение |
| Рабочая масса, т | 15 |
| Мощность, кВт | 125 |
| Размеры отвала, мм | 3965х610 |
| Радиус поворота, м | 7,3 |
Каток LTC 3B

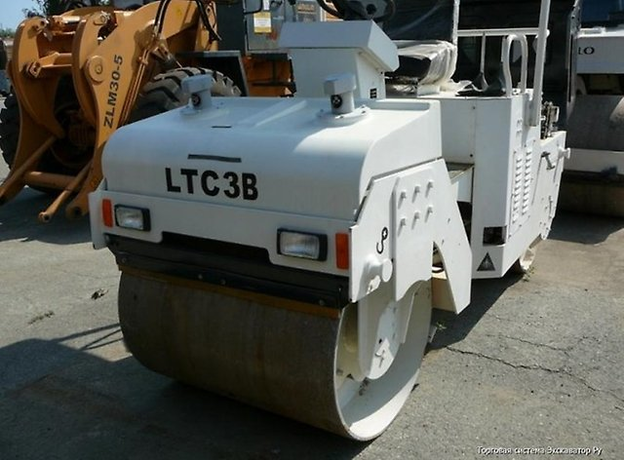

Рисунок Б.16 - Каток LTC 3B
Таблица Б.16 – Основные характеристики катка LTC 3B
| Характеристика | Значение |
| Рабочая масса, т | 3 |
| Мощность, кВт | 21 |
| Габариты, мм | 2900х1314х2600 |

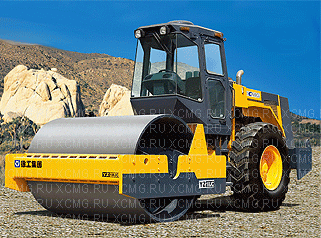

Вибрационный каток YZ18JC XCMG
