Нормативное горное давление на обделку тоннеля рассчитывается без учета сводообразования, т.е., принимается равным нагрузке от веса всей толщи пород над тоннелем до земной поверхности.
Нормативные вертикальную и горизонтальную нагрузки
и
,
определяют по формулам (5.7) и (5.8):
(5.7)
(5.8)
где
нормативный удельный вес грунта соответствующего слоя напластования,
;
толщина соответствующего слоя напластования, м;
– кажущийся угол внутреннего трения грунтового массива в пределах сечения тоннельной обделки, градус
Расчетные нагрузки определяются путем умножения величин нормативных нагрузок на соответствующие коэффициенты надежности по нагрузки. Расчетная величина вертикального горного давления
и горизонтального горного давления
, без учета сводообразования, от веса всей толщи пород над тоннелем до земной поверхности определяют по формулам (5.5) и (5.6).
Параметры для определения нагрузок приведены в таблице 5.3.
Таблице 5.3
Параметры для определения нагрузок
| № | Наименование пород | f | B(м) | γi | hi | φK(град.) |
| 1 | Конгломерат | 3 | 11,9 | 21 | 5 | 42 |
| 2 | Суглинок | 0,6 | 11.9 | 17,5 | 2,5 | 25 |
Определенные значения нормативных и расчетных нагрузок приведены в таблице 5.4.
Таблице 5.4
Определенные значения нормативных и расчетных нагрузок
| № | Наименование пород | f | qн (кН/м2) | pн (кН/м2) |
|
| qр (кН/м2) | pр (кН/м2) |
| 1 | Конгломерат | 3 | 148,75 | 47,28 | 1,1 | 1,2 | 163,63 | 56,74 |
5.1.3. Расчет нагрузки от собственного веса тоннельной обделки
Нагрузки от собственного веса тоннельной обделки определяется автоматически в программном комплексе «Лира 9.6» исходя из геометрических параметров тоннельных обделок.
5.2. Расчет тоннельных обделок
Анализируя результаты расчета тоннельной обделки по методам, перечисленным выше, к дальнейшей разработке принимается с использованием программного комплекса «Лира 9.6», задавая замену упругой среды – упругими опорами (КЭ 51 и КЭ 56).
Схема для определения координат узлов и координаты узлов и суммарные сосредоточенные нагрузки приведены на рисунке 5.6 и в таблице 5.5 и 5.6.

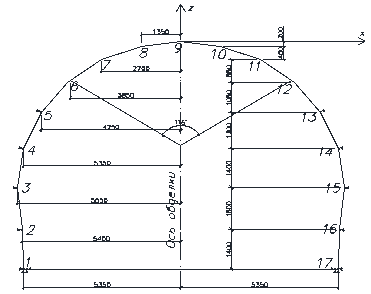

Рис.5.6. Схема для определения координат узлов
Таблица 5.5
Координаты узлов
| Номер узла | Координаты | |
| Х(м) | Z(м) | |
| 1 | -5,35 | -8,15 |
| 2 | -5,40 | -6,75 |
| 3 | -5,55 | -5,25 |
| 4 | -5,35 | -3,85 |
| 5 | -4,75 | -2,55 |
| 6 | -3,85 | -1,50 |
| 7 | -2,70 | -0,65 |
| 8 | -1,35 | -0,20 |
| 9 | 0,00 | 0,00 |
| 10 | 1,35 | -0,20 |
| 11 | 2,70 | -0,65 |
| 12 | 3,85 | -1,50 |
| 13 | 4,75 | -2,55 |
| 14 | 5,35 | -3,85 |
| 15 | 5,55 | -5,25 |
| 16 | 5,4 | -6,75 |
| 17 | 5,35 | -8,15 |
Таблица 5.6
Суммарные расчетные усилия сосредоточенных нагрузок в узлах от горизонтального и вертикального горного давления с учетом собственного веса
| Номер узла | Крепости пород | |||||
| f =0,8 | f =3 | f =9 | ||||
| q(кН/м2) | p(кН/м2) | q(кН/м2) | p(кН/м2) | q(кН/м2) | p(кН/м2) | |
| 1,17 | 0,000 | 118,622 | 0,000 | 38,3 | 0,000 | 7,378 |
| 2,16 | 0,000 | 245,717 | 0,000 | 79,436 | 0,000 | 15,238 |
| 3,15 | 33,937 | 249,953 | 16,363 | 83,691 | 6,334 | 15,238 |
| 4,14 | 135,748 | 237,244 | 65,452 | 79,436 | 25,366 | 14,229 |
| 5,13 | 263,012 | 207,59 | 122,722 | 68,088 | 47,505 | 12,384 |
| 6,12 | 364,823 | 152,514 | 175,9 | 52,484 | 64,923 | 10,013 |
| 7,11 | 432,697 | 105,912 | 212,719 | 35,462 | 79,175 | 6,851 |
| 8,10 | 475,118 | 63,5475 | 224,99 | 19,859 | 83,9 | 3,425 |
| 9 | 492,08 | 0,000 | 229,082 | 0,000 | 85,509 | 0,000 |
Примечание: результаты расчета и эпюры усилия в узлах приведены в приложении Б.
Расчетная схема тоннельной обделки приведена на рисунке 5.7. иосновная система приведена на рисунке 5.8.

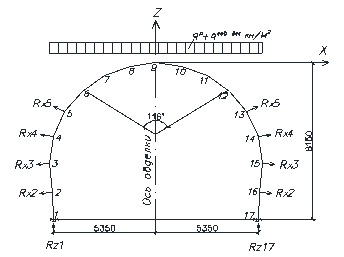

Рис.5.7.Расчетная схема

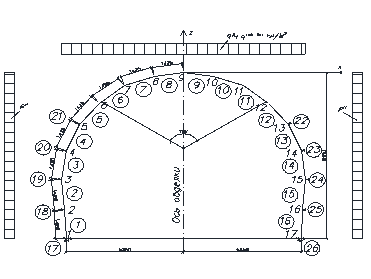

Рис.5.8.Основная система
Определяются жесткости упругоподатливых связей в зоне упругого отпора элементы № 17-26.
Жесткость упругоподатливой связи КЭ-51 на боковой поверхности тоннельной обделки от действия горизонтальной нагрузки (по направлению оси х) определяется по формуле
(5.9)
где
- коэффициент постели грунта по боковой поверхности тоннельной обделки (коэффициент упругого равномерного сжатия грунта при действии горизонтальной нагрузки);
– контактная площадь грунта по боковой поверхности тоннельной обделки, м2;
- коэффициент упругого отпора за стеной тоннельной обделки, тс/м3.
Жесткость упругоподатливой связи КЭ-56 под пятой тоннельной обделки от действия горизонтальной и вертикальной нагрузки (по направлению оси х и z) определяется по формуле
(5.10)
где - коэффициент постели грунта по боковой поверхности тоннельной обделки и под пятой (коэффициент упругого равномерного сжатия грунта при действии горизонтальной и вертикальной нагрузки); – контактная площадь грунта по боковой поверхности тоннельной обделки и по пяте обделки, м2;
- коэффициенты упругого отпора за стеной тоннельной обделки и под пятой, тс/м3.
Жесткости упругоподатливых связей в зоне упругого отпорапри f=3.0; 9,0; определяются аналогично расчету, приведенному выше, результаты расчета сведены в таблицу 5.7.
Таблица5.7
Геометрические характеристики конечных элементов расчетной модели тоннельной обделки
| № элемента | Длина | h(м) | b(м) | EFx 108 | EFz108 | |||||
| Крепости | Крепости | |||||||||
| f=0,8 | f=3,0 | f=9,0 | f=0,8 | f=3,0 | f=9,0 | |||||
| 1-16 | 1,425 | 0,4-1 | 1 | - | - | - | - | - | - | |
| 18-25 | - | - | 1 | - | 6,467 | 35,93 | - | - | - | |
| 17,26 | - | 0,75-1,15 | 1 | - | - | - | - | 15,64 | 105,8 | |
5.3. Проверка прочности сечений обделки
Проверка прочности тоннельной обделки выполняется по вычисленным усилиям в соответствии с нормами СП 52-101-2003[5]и с учетом особенностей изложенных в СП 122.13330.2012[4]. Необходимо произвести проверку в трех наиболее характерных сечениях: в замковом сечении и в сечении с максимальным отрицательным моментом и в пяте.
