Удельный расход ВВ рекомендуется определять согласно формуле:

(6.5)

где f – коэффициент крепости породы по шкале М. М. Протодьяконова; S – площадь выработки, м²; е=1,0 – коэффициент относительной работоспособности; ψ – коэффициент влияния плотности заряжания ВВ, при зарядке обычными патронами принимается равным ψ=1,0; ω - коэффициент структуры породы, принимаемый по [12]равным ω=1,4; μ - коэффициент зависящий от площади поперечного сечения выработкиμ=0,75.

Таблица 6.2

Результаты расчета

Способ проходки	f	S, м²	e	ψ	ω	μ	q0, кг/м3
сплошной забой	9	88	1,0	1,0	1,4	0,75	1,289

Взрывание зарядов производится электрическим способом с помощью электродетонаторов мгновенного действия ЭД-8-Ж (для врубовых и контурных шпуров) и короткозамедленного действия ЭДКЗ-ПМ со семью сериями замедления, интервалы замедления: 15, 30, 45, 60, 80, 100, 120 мс (для отбойных и подошвенных шпуров) [13].

6.3.1.4. Определение линии наименьшего сопротивления (ЛНС)

ЛНС отбойных шпуров W0, определяется по формуле:

(6.6)

где к₃=0,8 коэффициент зажима; d=0,042м - шпура; Δ=1100 кг/м³ - плотность ВВ [12]; γ - удельный вес породы, кг/м³. Остальные обозначения те же, что и в формуле (6.5).

Таблица 6.3

Результаты расчета

Способ проходки	f	Kз	d, м	∆, кг/м3	γ, кг/м3	W0, м
сплошной забой	9	0,8	0,042	1100	2700	0,94

6.3.1.5. Назначение расстояния между шпурами

Расстояния между врубовыми шпурами принимаются по схеме врубы, согласно рекомендациям [10], при f=9,0 расстояние между парами шпуров 0,4 м, расстояние между шпурами в ряду 2 м, угол наклона шпуров к плоскости забоя 75⁰. Расстояние между контурными, отбойными, подошвенными шпурами назначаем согласно рекомендациям [12], приведены в таблице 6.4; расстояние между рядами шпуров применяется по ЛНС.

Таблица 6.4

Расстояния между шпурами в ряду

Наименование шпуров	Расстояние, м
Отбойные	0,9
Подошвенные	0,8
Контурные	0,5

6.3.1.6. Определение необходимого количества шпуров

Количество контурных шпуров:

(6.7)

где Р_к - периметр выработки по линии расположения контурных шпуров, м; а_к - расстояние между контурными шпурами, м.

Линия наименьшего сопротивления контурных шпуров:

(6.8)

где m - коэффициент сближения контурных зарядов, принимаемый по [12].

Площадь сечения забоя, взрываемого контурными зарядами:

(6.9)

Таблица 6.5

Результаты расчета

Способ проходки	f	PK, м	ak, м	Nk (кол-воконтур. шпуров)	Wк, м	m	Sk, м2
сплошной забой	9	20	0,5	49	0,625	0,8	15

Количество подошвенных шпуров:

(6.10)

где Р_п – ширина выработки за вычетом двух расстояний между рядом контурных шпуров и проектным контуром выработки, м; а_п - расстояние между подошвенными шпурами, м.

Площадь сечения выработки, взрываемая подошвенными зарядами:

(6.11)

Площадь сечения выработки, взрываемая врубовыми зарядами:

(6.12)

где a и b – ширина и высота контура расположения врубовых шпуров, м.

Таблица 6.6

Результаты расчета

Способ проходки	f	Pп, м	aп, м	Nп (кол-во) подошв. шпуров)	Sп, м2	a, м	b, м	Sвр. м2
сплошной забой	9	11,5	0,8	16	10,81	2	0,8	2,4

Площадь сечения выработки, взрываемая отбойными зарядами:

(6.13)

Количество отбойных шпуров:

(6.14)

где d=0,032 м - диаметр заряда; k₃ - коэффициент заполнения шпура, принимаемый по [12], k₃=0,7; к_Δ- коэффициент уплотнения ВВ, принимаемый для патронированных к_Δ=1. Остальные обозначения приведены в формулах выше.

Общее количество шпуров:

(6.15)

Таблица 6.7

Результаты расчета

Способ проходки	f	S, м2	Sотб. м2	Nотб. (кол-во) отбойных шпуров)	N
сплошной забой	9	88	57,79	75	146

6.3.1.7. Определение расхода ВВ и массы зарядов шпуров

Ориентировочный расход ВВ на заходку:

(6.16)

Масса контурного заряда:

(6.17)

где l_к­­– длина контурного шпура, м; – линейная масса заряда в контурных шпурах, принимаемая равной 0,35 кг/м [12].

Масса всех контурных зарядов:

(6.18)

Средняя масса одного заряда отбойных и подошвенных шпуров:

(6.19)

Общая масса отбойных и подошвенных шпуров:

(6.20)

Масса врубового заряда:

(6.21)

Масса всех врубовых зарядов:

(6.22)

Общий расход ВВ на заходку:

(6.23)

Таблица 6.8

Результаты расчета

Способ проходки	f	Q, кг	W, м	qк,кг	Qk, кг	qотб. под. кг к	Qотб. под. кг	qвр. кг	Qвр. кг	Q ВВ. кг
сплошной забой	9	283,58	2,5	0,98	43,12	2,27	240,46	2,72	16,33	299,92

Для заряжания контурных шпуров при f=9,0 используются рассредоточенные заряды из пяти патронов аммонита №6 ЖВ (№6) диаметром 32 мм (5х200г), вес заряда контурного шпура составляет 1,0 кг.

Для увеличения эффективности контурного взрывания шпуры располагаем по возможности ближе к проектному контуру выработки, учитывая конструктивные особенности применяемого бурового оборудования, поэтому бурение контурных и подошвенных шпуров производим с наклоном шпура к оси тоннеля под углом 3°.Основные показатели взрыва и характеристики шпуров приведены в таблице 6.9 и 6.10.

Конструкция заряда контурных шпуров при крепостях породы f=9,0 приведена на рисунке 6.3. Схема расположения шпуров по забою при f=9,0 приведена на рисунке 6.4.

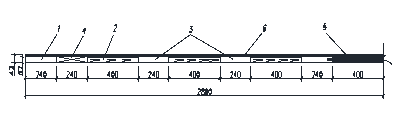

Рис.6.3 Конструкция заряда контурного шпура

1 – донные патроны; 2 – деревянная прокладка; 3 – патроны; 4 – боевик; 5 – забойка;

6 – детонирующий шнур.

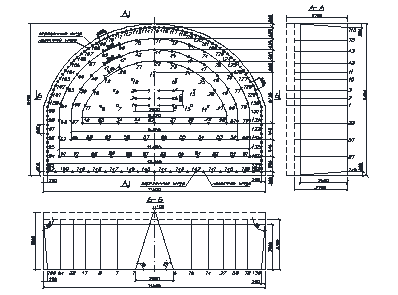

Рис.6.4Схема расположения шпуров по забою при f=9,0

Таблица 6.9

Основные показатели взрыва при проходке сплошным забоем

Наименование	Единица измерения	Количество
Сечение забоя	м²	88
Заходка за цикл	м	2,5
Объем взрываемой породы	м³	220
Глубина комплекта шпуров	м	2,78
К.И.Ш. (η)	-	0,9
Количество шпуров	шт.	150
Количество ВВ	кг	283,58
Количество ЭД	шт.	150
Суммарная длина ДШ	м	123,2
Фактический удельный расход ВВ	кг/ м³	1,289
Удельный расход ЭД	шт. / м³	0,68
Удельный расход ДШ	м/ м³	0,56
Удельный расход бурения	м/ м³	1,72

Таблица 6.10

Характеристики шпуров при проходке сплошным забоем

Вид шпура	№ шпура	Ступень замедления, мсек	Длина шпура, м	Кол-во, шт	Кол-во ВВ на шпур, кг	Всего ВВ, кг
Врубовый	1-6	0	3,31	6	2,72	16,33
Контурный	93-137	0	2,8	46	1,0	46,0
Подошвенный	138-150	80	2,8	14	2,27	31,78
Отбойный	61-91	60	2,78	31	2,27	68,1
Отбойный	36-60	45	2,78	25	2,27	56,75
Отбойный	16-35	30	2,78	20	2,27	45,4
Отбойный	8-15	15	2,78	8	2,27	18,16

6.3.2. Способ нижнего уступа
