6.3.2.1. Врубовые шпуры. Определение глубины заходки. Определение длины шпуров
В качестве врубовых шпуров калотты приняты центральный клиновой вруб, обеспечивающий хороший выброс породы из врубовой полости, однако при этом наблюдается большой разброс породы. В соответствии с рекомендациями [12], число врубовых шпуров при крепости породы по шкале М. М. Протодьяконоваf=3,0 принято равное 4 (Nвр=4).
Учитывая рекомендации [12], для крепости породы f=3,0 глубина заходки принимается равной 1,5 м (W=1,5), что обеспечивает устойчивость выработки после взрыва комплектов шпуров.
Длина комплекта шпуров определяется по формуле 6.1. Длина врубовых шпуров принимается на 15% больше чем длина комплекта шпуров, определяется по формулам 6.2. и 6.3. Длина контурных и подошвенных шпуров определяется по формуле 6.4.
Таблица 6.11
Результаты расчета
| f | W, м | η | lк, м | lвр, м | sinα вруб. | sinα конт. и под. | l вруб., м | l конт. и под., м |
| 3 | 1,5 | 0,9 | 1,67 | 1,92 | 0,906 | 0,993 | 2,14 | 1,68 |
6.3.2.2. Выбор ВВ
В качестве ВВ для отбойных шпуров применим аммонит №6 ЖВ (№6), врубовых и подошвенных шпуров – скальный аммонит №1, контурных шпуров – аммонит №6 ЖВ (№6). Данные ВВ приняты в соответствии с рекомендациями [12 и 13].
6.3.2.3. Расчет контурного взрывания. Расчет удельного расхода ВВ
Удельный расход ВВ для калотты определяется по формуле 6.5.
Таблица 6.12
Результаты расчета
| Способ проходки | f | S, м² | e | ψ | ω | μ | q0(калотты), кг/м3 |
| Нижний уступ | 3 | 38 | 1,0 | 1,0 | 1,4 | 1,0 | 1,3 |
Удельный расход ВВ для штроссы рекомендуется определять согласно формуле:
(6.24)
где Sк, Sу, Sобщ. – площади поперечного сечения калотты, нижнего уступа и всего сечения выработки, м²;
– удельный расход ВВ для калотты, кг/м3.
Таблица 6.13
Результаты расчета
| Способ проходки | f | q0, кг/м3 | Sк, м² | Sу, м² | Sобщ, м² | qу(штроссы),кг/м3 |
| Нижний уступ | 3 | 1,3 | 38 | 51 | 89 | 0,781 |
Взрывание зарядов калотты производится электрическим способом с помощью электродетонаторов мгновенного действия ЭД-8-Ж (для врубовых и контурных шпуров) и короткозамедленного действия ЭДКЗ-ПМ с тремя сериями замедления, интервалы замедления: 15, 30, 45 мс (для отбойных и подошвенных шпуров) [13].
Взрывание зарядов штроссы производится электрическим способом с помощью электродетонаторов короткозамедленного действия ЭДКЗ-ПМ с двумя сериями замедления, интервалы замедления: 15, 30 мс (для отбойных и подошвенных шпуров) [13].
6.3.2.4. Определение линии наименьшего сопротивления (ЛНС)
ЛНС отбойных шпуров калоттыW0, определяется по формуле (6.6).
Таблица 6.14
Результаты расчета
| Способ проходки | f | Kз | d, м | ∆, кг/м3 | γ, кг/м3 | W0, м |
| Нижний уступ | 3 | 0,8 | 0,042 | 1100 | 2100 | 1,07 |
Расчетную линию наименьшего сопротивления штроссыWр определяют по формуле:
(6.25)
где W - глубина заходки принимается равной 1,5 м; c – приведенное отклонение шпура от заданного направления при бурении, 0,05 м;
– глубина комплекта шпуров, 1,67 м.
6.3.2.5. Назначение расстояния между шпурами
Расстояния между врубовыми шпурами принимаются по схеме врубы, согласно рекомендациям [12],
при f=3,0 расстояние между парами шпуров 0,5 м, расстояние между шпурами в ряду 2 м, угол наклона шпуров к плоскости забоя 750.
Расстояние между контурными, отбойными, подошвенными шпурами назначаем согласно рекомендациям [12], приведены в таблице 6.15; расстояние между рядами шпуров калотты примем по ЛНС.
Таблица 6.15
Расстояния между шпурами калотты в ряду
| Наименование шпуров | Расстояние, м |
| Отбойные | 0,9 |
| Подошвенные | 0,8 |
| Контурные | 0,7 |
Таблица 6.16
Расстояния между шпурами в штроссе
| Наименование шпуров | Расстояние по вертикали, м | Расстояние по горизонтали, м |
| Отбойные 1-го ряда | 1,27 | 0,72 |
| Отбойные 2-го ряда | 1,39 | 0,72 |
| Подошвенные | 1,39 | 0,64 |
6.3.2.6. Определение необходимого количества шпуров калотты
Количество контурных шпуров
определяется по формуле (6.7). Линия наименьшего сопротивления контурных шпуров
определяется по формуле (6.8). Площадь сечения забоя калотты, взрываемого контурными зарядами определяется по формуле (6.9).
Таблица 6.17
Результаты расчета
| Способ проходки | f | PK, м | ak, м | Nk (кол-во контурн. шпуров) | Wк, м | m | Sk, м2 |
| Нижний уступ | 3 | 15,76 | 0,7 | 24 | 0,778 | 0,9 | 12,53 |
Количество подошвенных шпуров
определяется по формуле (6.10). Площадь сечения выработки калотты, взрываемая подошвенными зарядами определяется по формуле (6.11). Площадь сечения выработки калотты, взрываемая врубовыми зарядами определяется по формуле (6.12).
Таблица 6.18
Результаты расчета
| Способ проходки | f | Pп, м | aп, м | Nп (кол-во под. шпуров) | Sп, м2 | a, м | b, м | Sвр., м2 |
| Нижний уступ | 3 | 11,675 | 0,8 | 16 | 12,7 | 2 | 0,5 | 1,5 |
Площадь сечения выработки, взрываемая, отбойными зарядами определяется по формуле (6.13). Количество отбойных шпуров определяется по формуле (6.14). Общее количество шпуров определяется по формуле (6.15).
Таблица 6.19
Результаты расчета
| Способ проходки | f | S, м2 | Sотб., м2 | Nотб. (кол-во отбойных шпуров) | N |
| Нижний уступ | 3 | 38 | 11,27 | 16 | 60 |
6.3.2.7. Определение необходимого количества шпуров штроссы
Вследствие уменьшения
по сравнению с
общее число шпуров при разработке нижнего уступа также будет несколько меньшим, чем при разработке забоя на полное сечение:
(6.26)
где
– плотность заряжания, кг/м3;d – диаметр шпура, м.
Таблица 6.20
Результаты расчета
| Способ проходки | f | qу(штроссы),кг/м3 | Sу, м² |
| d, м |
(кол-во шпуров штроссы) |
| Нижний уступ | 3 | 0,781 | 51 | 700 | 0,042 | 54 |
6.3.2.8. Определение расхода ВВ и массы зарядов шпуров для калотты
Ориентировочный расход ВВ на заходку определяется по формуле (6.16). Масса контурного заряда определяется по формуле (6.17). Масса всех контурных зарядов определяется по формуле (6.18). Средняя масса одного заряда отбойных и подошвенных шпуров определяется по формуле (6.19). Общая масса отбойных и подошвенных шпуров определяется по формуле (6.20). Масса врубового заряда определяется по формуле (6.21). Масса всех врубовых зарядов определяется по формуле (6.22). Общий расход ВВ на заходку определяется по формуле (6.23).
Таблица 6.21
Результаты расчета
| Способ проходки | f | Q, кг | W, м | qк, кг | Qk, кг | qотб. под. кг | Qотб. под. кг | qвр. кг | Qвр. кг | Q ВВ. кг |
| Нижний уступ | 3 | 74,1 | 1,5 | 0,765 | 14,535 | 1,45 | 59,45 | 1,74 | 6,96 | 80,95 |
Для заряжания контурных шпуров при f=3,0 используются рассредоточенные заряды из четырех патронов аммонита №6 ЖВ (№6) диаметром 32 мм (4х200г), вес заряда контурного шпура составляет 0,8 кг. Конструкция заряда контурных шпуров при крепостях породы f=3,0 приведена на рисунке 6.5. Схема расположения шпуров по забою при f=3,0 приведена на рисунке 6.6.

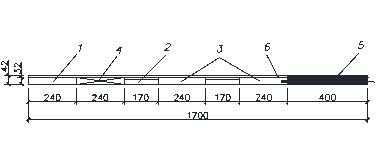

Рис. 6.5. Конструкция заряда контурного шпура калотты
1 – донные патроны; 2 – деревянная прокладка; 3 – патроны; 4 – боевик; 5 – забойка; 6 – детонирующий шнур.

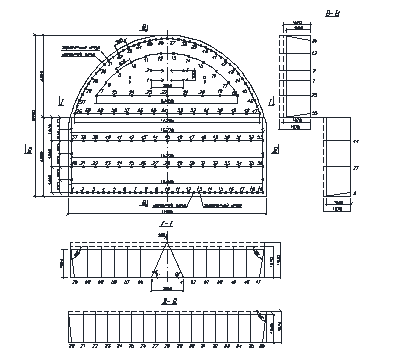

Рис. 6.6. Схема расположения шпуров по забою при f=3,0
