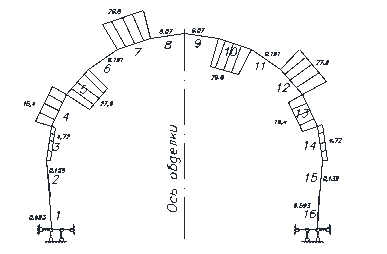

Рис. Б.4. Эпюра изгибающих моментов при f=3,0

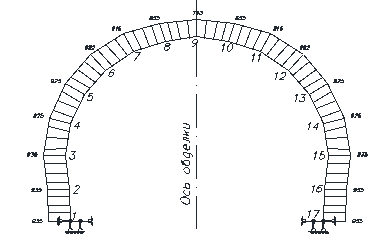

Рис. Б.5. Эпюра нормальных сил при f=3,0

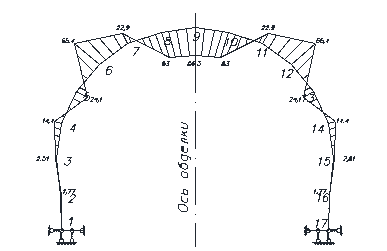

Рис. Б.5. Эпюра перерезывающих сил при f=3,0
Таблица Б.2
Усилия в узлах и в элементов
|
|
| Усилия |
|
|
| № элем | № сечен | N | My | Qz |
| 1 | 1 | -935 | 0.00 | -1.31 |
| 1 | 2 | -935 | -1.77 | -1.31 |
| 2 | 1 | -935 | -1.77 | 2.94 |
| 2 | 2 | -935 | 2.51 | 2.94 |
| 3 | 1 | -925 | -2.51 | -7.88 |
| 3 | 2 | -925 | -14.44 | -7.88 |
| 4 | 1 | -925 | -14.44 | 26.90 |
| 4 | 2 | -925 | 24.08 | 26.90 |
| 5 | 1 | -992 | 24.08 | -62.97 |
| 5 | 2 | -992 | -65.41 | -62.97 |
| 6 | 1 | -915 | -65.41 | 28.93 |
| 6 | 2 | -915 | -22.87 | 28.93 |
| 7 | 1 | -835 | -22.87 | 52.68 |
| 7 | 2 | -835 | 52.97 | 52.68 |
| 8 | 1 | -793 | 52.97 | 2.39 |
| 8 | 2 | -793 | 56.35 | 2.39 |
| 9 | 1 | -793 | 56.35 | -2.38 |
| 9 | 2 | -793 | 52.98 | -2.38 |
| 10 | 1 | -835 | 52.98 | -52.67 |
| 10 | 2 | -835 | -22.85 | -52.67 |
| 11 | 1 | -915 | -22.85 | -28.92 |
| 11 | 2 | -915 | -65.38 | -28.92 |
| 12 | 1 | -992 | -65.38 | 62.89 |
| 12 | 2 | -992 | 24.01 | 62.89 |
| 13 | 1 | -925 | 24.01 | -26.84 |
| 13 | 2 | -925 | -14.42 | -26.84 |
| 14 | 1 | -925 | -14.42 | 7.87 |
| 14 | 2 | -925 | -2.52 | 7.87 |
| 15 | 1 | -935 | 2.52 | -2.95 |
| 15 | 2 | -935 | -1.77 | -2.95 |
| 16 | 1 | -935 | -1.77 | 1.31 |
| 16 | 2 | -935 | 0.00 | 1.31 |
Эпюры изгибающих моментов, нормальных сил, перерезывающих сил и усилия в узлах и в элементов при крепости f=9,0 приведены на рисунках Б.7, Б.8, Б.9 и в таблице Б.3.

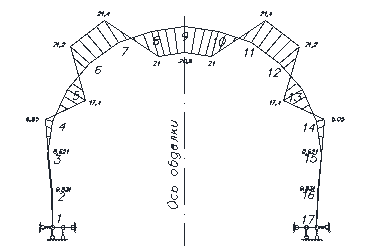

Рис. Б.7. Эпюра изгибающих моментов при f=9,0

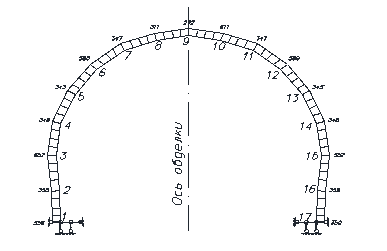

Рис. Б.8. Эпюра нормальных сил при f=9,0

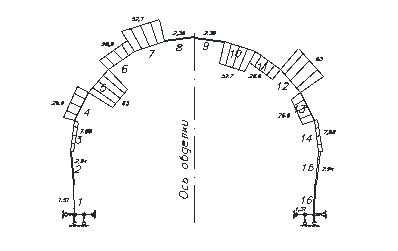

Рис. Б.5. Эпюра перерезывающих сил при f=9,0
Таблица Б.2
Усилия в узлах и в элементов
|
|
| Усилия |
|
|
| № элем | № сечен | N | My | Qz |
| 1 | 1 | -350 | 0.000 | -0.593 |
| 1 | 2 | -350 | -0.831 | -0.593 |
| 2 | 1 | -352 | -0.831 | 0.139 |
| 2 | 2 | -352 | -0.621 | 0.139 |
| 3 | 1 | -348 | 0.621 | -4.718 |
| 3 | 2 | -348 | -6.051 | -4.718 |
| 4 | 1 | -343 | -6.051 | 16.371 |
| 4 | 2 | -343 | 17.388 | 16.371 |
| 5 | 1 | -380 | 17.388 | -27.872 |
| 5 | 2 | -380 | -21.157 | -27.872 |
| 6 | 1 | -347 | -21.157 | -0.191 |
| 6 | 2 | -347 | -21.431 | -0.191 |
| 7 | 1 | -311 | -21.431 | 29.825 |
| 7 | 2 | -311 | 21.011 | 29.825 |
| 8 | 1 | -292 | 21.011 | -0.070 |
| 8 | 2 | -292 | 20.915 | -0.070 |
| 9 | 1 | -292 | 20.915 | 0.070 |
| 9 | 2 | -292 | 21.011 | 0.070 |
| 10 | 1 | -311 | 21.011 | -29.825 |
| 10 | 2 | -311 | -21.431 | -29.825 |
| 11 | 1 | -347 | -21.431 | 0.191 |
| 11 | 2 | -347 | -21.157 | 0.191 |
| 12 | 1 | -380 | -21.157 | 27.872 |
| 12 | 2 | -380 | 17.388 | 27.872 |
| 13 | 1 | -343 | 17.388 | -16.371 |
| 13 | 2 | -343 | -6.051 | -16.371 |
| 14 | 1 | -348 | -6.051 | 4.718 |
| 14 | 2 | -348 | 0.621 | 4.718 |
| 15 | 1 | -352 | -0.621 | -0.139 |
| 15 | 2 | -352 | -0.831 | -0.139 |
| 16 | 1 | -350 | -0.831 | 0.593 |
| 16 | 2 | -350 | 0.000 | 0.593 |
