Рисунок 2.7 – Процентное соотношение и общее количество по видам за год

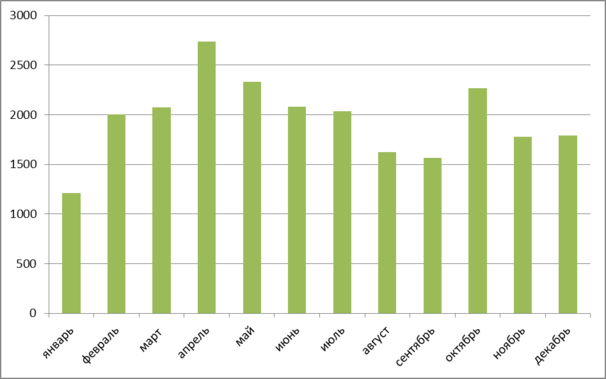

Рисунок 2.8 – Ежемесячное количество неисправностей

Количество неисправностей по степени отступления показаны на рисунках 2.9 и 2.10.

Рисунок 2.9 – Помесячное количество неисправностей 2-ой степени

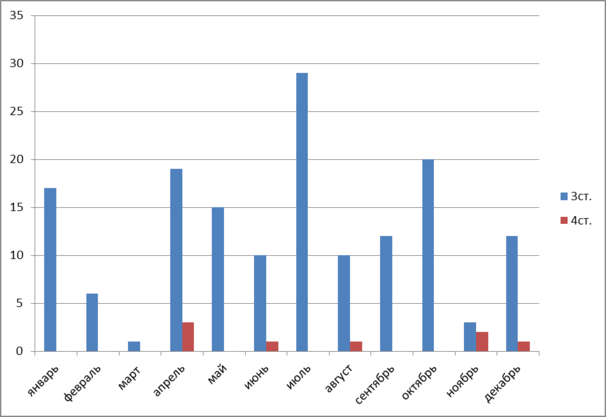

Рисунок 2.10 – Помесячное количество неисправностей 3-ей и 4-ой степени

Развернутая длина линейных и эксплуатационных участков (далее - ЭУ), обслуживаемых километров главного хода и среднее количество замечаний на километр за год и месяцы приведены в таблице 2.4 и на рисунке 2.11.

Таблица 2.4 – Развернутая длина и количество замечаний по ЭУ

Линейные и эксплуатационные участки	Развернутая длина главного хода, км	Количество замечаний по эксплуатационным участкам
		Всего	За год на км	За месяц на км
ПД-1	28,3	2291	80,95	6,74
ПД-2	30,3	2613	86,23	7,18
ПД-3	24,3	1787	73,53	6,12
ПД-4	25,9	1636	63,16	5,26
ЭУ-1	108,7	8298	76,33	6,36
ПД-5	25,6	1356	52,96	4,41
ПД-7	33,3	2256	67,74	5,64
ПД-8	10,2	914	89,6	7,46
ЭУ-2	69,1	4526	65,5	5,45
ПД-10	13,3	948	71,27	5,93
ПД-12	13,8	787	57,02	4,75
ЭУ-3	27,1	1735	64,02	5,33
ПД-13	18,2	1892	103,95	8,66
ПД-14	22,8	1654	72,54	6,04
ПД-15	30,7	1589	57,75	4,81
ПД-16	21,2	2607	114,81	9,56
ЭУ-4	92,9	7569	81,47	6,79

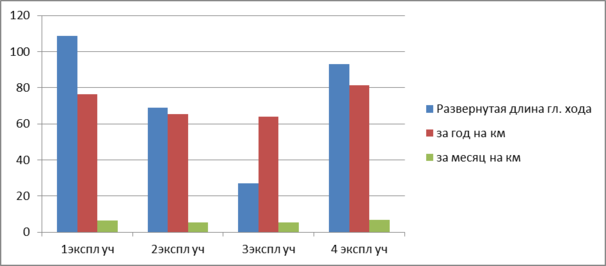

Рисунок 2.11 – Среднее количество замечаний на километр за год и по месяцам

Из таблицы 2.4 и рисунка 2.11 видно, что больше всего замечаний наблюдается на 4-ом эксплуатационном участке, а именно на 16 линейном участке. Разберем данный участок по видам и количеству неисправностей за помесячно в таблице 2.5.

Таблица 2.5 – Линейный участок № 16 по видам и количеству неисправностей за все месяцы

Месяц	Количество неисправностей по видам четного и нечетного пути, шт.
	Суж.		Ушир.		Ур.		Пр.		П.		Рихт.
	Чет.	Неч.	Чет.	Неч.	Чет.	Неч.	Чет.	Неч.	Чет.	Неч.	Чет.	Неч.
Январь	1	2	21	35	3	1	12	52	21	15	14	9
Февраль	3	0	35	40	6	2	14	58	11	7	19	6
Март	0	0	14	55	1	0	26	69	14	19	11	0
Апрель	2	3	17	50	4	2	20	75	52	44	14	32
Май	0	6	19	34	0	5	8	42	29	33	19	25
Июнь	2	1	17	9	4	7	29	18	34	50	13	37
Июль	0	0	16	11	3	1	40	24	41	40	11	9
Август	1	3	24	11	4	8	6	32	28	2	9	14
Сентябрь	1	1	21	2	6	4	7	60	31	4	14	10
Октябрь	0	0	15	20	8	3	5	78	42	10	18	11
Ноябрь	2	1	13	2	12	3	9	68	62	14	21	8
Декабрь	0	0	48	18	9	2	14	71	43	42	27	4
Всего:	12	17	260	287	60	38	190	647	408	290	190	165
Итого:	29		547		98		837		698		355

По таблице 2.5 видно, что наибольшее количество неисправностей наблюдается по просадкам нечетного пути. На рисунке 2.12 показана динамика просадок.

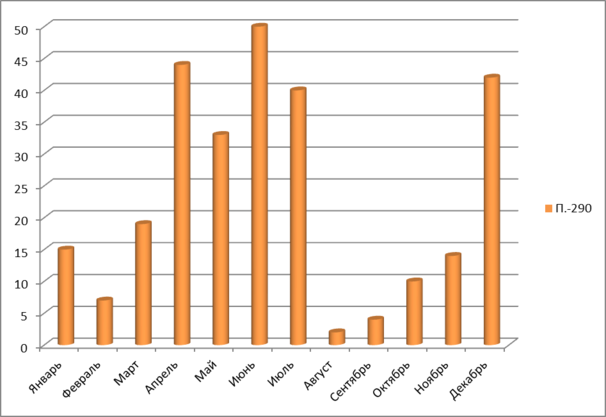

Рисунок – 2.12 Просадки нечетного пути по месяцам

Рисунок 2.12 – Перекосы нечетного пути по месяцам
