Рисунок 3.3 Процентное соотношение неисправностей в состоянии пути

по видам за 2015 год

На основе, представленной диаграммы (рисуонк3.3) можем сделать вывод, что наибольшее количество отступлений в состоянии пути выявлено по рихтовке, просадке и перекосам.

Рисунок 3.4 Количество отступлений 2 степени в состоянии пути по месяцам 2015 года

На основе представленных данных в таблицах 3.5 и 3.6, а также приведенных диаграмм , видно, что самыми неблагоприятными по количеству отступлений, является месяцы: январь (4799 отступлений: перекосы, просадки, рихтовка); февраль (4652 отступлений: перекосы, просадки, рихтовка); и май (4101 отступлений: перекосы, просадки, рихтовка).

Рисунок 3.5 Количество отступлений по рихтовке пути по месяцам 2015 года, направление Милько - Тунгала.

На основе, представленной диаграммы (рисуонк3.5) можем сделать вывод, что самыми неблагоприятными по количеству отступлений по рихтовке пути является месяцы: март, апрель, сентябрь.

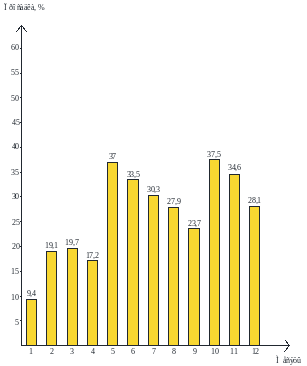

Рисунок 3.6 Количество отступлений по просадке пути по месяцам 2015 года, направление Милько - Тунгала.

На основе, представленной диаграммы (рисуонк3.6) можем сделать вывод, что самыми неблагоприятными по количеству отступлений по просадке пути является месяцы: май, октябрь, ноябрь.

Рисунок 3.7 Количество отступлений по перекосам пути по месяцам 2015 года.

Направление Милько – Тунгала.

На основе, представленной диаграммы (рисунок 3.7) можем сделать вывод, что самыми неблагоприятными по количеству отступлений по перекосам пути, является месяцы: декабрь, март, октябрь.

Таблица 3.7 Оценка и бальность по околоткам

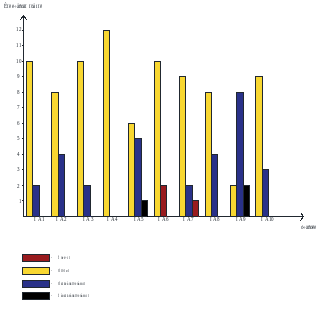

Рисунок 3.8 Оценка состояния пути на околотках Верхнезейской дистанции пути

в 2015 году

Вывод: Была проанализирована бальность и оценка состояния пути по околоткам за 2015 год. Наихудшим околоткам и по состоянию пути является: ПД-5 и ПД-9 Проанализировав ПУ 32(ведомости прохода вагона -путеизмерителя) по всем видам отступлениям в состоянии пути за год: просадка, рихтовка, перекос, наибольшее количество отступлений выявлено в месяцах: май, март, октябрь. Для участка ПД-5 (2697км- 2730км), в последующем разделе дипломного проекта разрабатываю технологический процесс планово-предупредительного ремонта пути.

4. МОДЕЛИРОВАНИЕ ОРГАНИЗАЦИОННОЙ СТРУКТУРЫ ВЕРХНЕЗЕЙСКОЙ ДИСТАНЦИИ ПУТИ

4.1 Организационная структура текущего содержания пути

Дистанции пути являются основными подразделениями службы пути Дирекции инфраструктуры. Они отвечают за надзор и контроль состояния пути и сооружений. Так же на дистанции пути возлагается выполнение неотложных, первоочередных и плановых работ по текущему содержанию пути. Основное структурное подразделение дистанции пути - эксплуатационный участок, которым руководит старший дорожный мастер или начальник участка (далее – ПДС, ПЧУ) в составе 3-5 околотков (линейных участков) без линейных отделений. ПДС (ПЧУ) руководит участком, планирует совместно с дорожными мастерами, бригадирами пути плановые и неотложные работы, следит за качеством их выполнения. Организационная структура дистанции пути согласовывается руководством службы пути, дирекции инфраструктуры и утверждается Управлением пути и сооружений.

4.2 Организационная структура эксплуатационных участков

Эксплуатационный участок пути делится на околотки, протяжённость которых определяется в соответствии таблицей 4.1

Таблица 4.1Протяженность участков

Руководителем околотка является дорожный мастер (далее – ПД). Его основная задача заключается в текущем содержании пути и сооружений таким образом, чтобы обеспечить безопасность движения поездов с установленными скоростями. На околотках создаются бригады, в каждую из которых входят от 8 до 12 монтеров пути. Количество монтеров пути–сигналистов в бригаде должна быть не менее 30% от фактической численности. Руководят работами бригадиры пути (далее ПДБ) и дорожные мастера. Для того, чтобы проводить периодические осмотры и проверки пути на околотке вводится должность контролера за состоянием железнодорожного пути, стрелочными переводами, искусственными сооружениями, земляным полотном, путевыми устройствами и рельсовыми цепями (далее – ПК). Непосредственными обязанностями ПК является проведение в границах околотка осмотра, проверок пути и стрелочных переводов, искусственных сооружений, земляного полотна, путевых устройств и рельсовых цепей, с помощью ручных средств путеизмерения, сопровождение путеизмерительных и дефектоскопных тележек. С учетом работы средств диагностики ежемесячно ПДС (ПЧУ) разрабатывает график осмотров и проверок ПК, который утверждается начальником дистанции пути. ПК находятся в непосредственном подчинении ПД околотка. На ПК возлагается ответственность за своевременность, качество и объективность проверки путей и сооружений, а также за своевременность передачи результатов осмотра и проверки ПД, ПДС (ПЧУ), дежурному работнику дистанции пути. За выполнение плановых работ, в том числе с применением машинизированных комплексов, на участке отвечает укрупненная бригада, в которую входят от 15 до 25 монтеров пути во главе с дорожным мастером по плановым работам (далее ПДп).

Организационные структуры эксплуатационных участков:

- организационная структура эксплуатационных участков, в которые входят промежуточные станции, приведена на рисунке 4.1;

- организационная структура эксплуатационных участков, обслуживающих крупные участковые или сортировочные станции, приведена на рисунке 4.2.

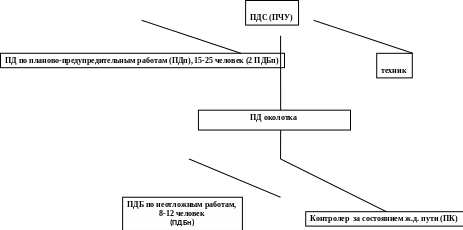

Рисунок 4.1 Организационная структура эксплуатационных участков, в которые входят промежуточные станции

Рисунок 4.2 Организационная структура эксплуатационных участков, обслуживающих крупные участковые или сортировочные станции

4.3 Должностные обязанности, права и ответственность работников участка

• Старший дорожный мастер (Начальник участка) (ПДС (ПЧУ)) - руководит участком, планирует совместно с дорожными мастерами, бригадирами пути плановые и неотложные работы, следит за качеством их выполнения. Является материально-ответственным лицом на участке.

Обязанности ПДС (ПЧУ):
