Узлы с прокладками применяют, когда сечения стержней ферм состоят из парных элементов — уголков, расставленных с зазором относительно друг друга (рис. 20.8,а). Прочность швов, привари­вающих прокладки к поясам, определяется так же, как и проч­ность швов, прикрепляющих над­ставки.

Усилие, сдвигающее проклад­ку относительно пояса, опреде­ляется но формуле (20.7), где N₁ и N₂ — усилия в раскосах; — углы наклона раскосов (рис. 20.8,в).

Распределение усилий проис­ходит неравномерно. Усилие со стороны обушка T₁ = 0,77T а с про­тивоположной стороны Т₂ — 0,ЗТ. Определив T₁ и Т₂, находим напряжение в швах.

В тех случаях, когда ферму изготовляют на заводе не цели­ком, а отдельными частями (рис. 20.8,6), узлы с прокладками ино­гда используют для соединения поясных элементов фермы, как это видно на рис. 20.8,в.

Пример узла с накладкой приведен на рис. 20.9. Узлы с на­кладками в настоящее время проектируют редко. В большинстве случаев они могут быть лишь в легких фермах.

Конструкции опорных узлов зависят от назначе­ния ферм и устройств креп­лений. При конструировании опорных узлов ферм необ­ходимо соблюдать следую­щие условия: направление реакции А должно прохо­дить через центр опорного узля; сжатый пояс должен проходить над опорой, не прерываясь; узел должен обладать достаточной жест­костью (рис. 20.10).

§ 5. Специальные конструкции ферм

Трубчатый узел башни Ленинградского телецентра

высотой h=316 м изображен на рис. 20.11. Соединение элементов решетки с вертикальными поясами башни выполнено с помощью торцовых листов 1. Последние приваривали к трубам 4 и косын-254

кам 2 на заводе угловыми швами. Косынки 3 приваривали к вер­тикальным поясам также в заводских условиях. Монтажные соеди­нения выполнены на болтах с последующей обваркой.

На рис. 20.12 изображены различные узлы трубчатых стерж­ней, применяемых в фермах. Узлы предназначены для легких ферм. В некоторых из них допущены небольшие эксцентриситеты. Для усиления узлов поставлены накладки, ребра жесткости. Ори­гинальна конструкция, где элементы прикрепляются к сфере, фор­мирующей узел. Другая группа узлов показана на рис. 20.13.

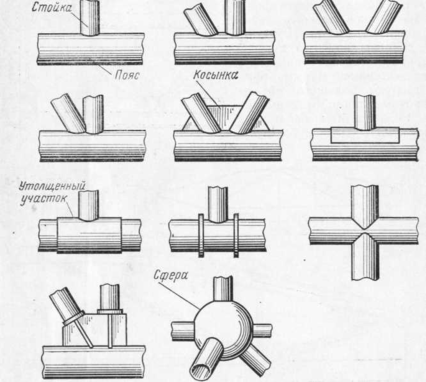

Рис. 20.12. Узлы трубчатых стержней разных типов

В местах соединений некоторые трубы раскосов сплющиваются — это упрощает сборочно-сварочные операции.

На рис. 20.14 показана ферма, имеющая тонкостенные трубча­тые поперечные сечения элементов из гнутых профилей. Для уве­личения их жесткости предусмотрены гофры. Каждый стержень составлен из двух гнутых половин, соединенных между собой дву­мя продольными связующими швами. По длине элементы сварены стыковыми соединениями, узлы — тавровыми.

На рис. 20.15 приведен узел арматурной фермы из стержней периодического профиля. В узле соединения раскосов и стоек с поясом усилены косынкой.
