приведен на рис. 20.5,а. На рис. 20.5,6 приведена конструкция, у которой нижний пояс и раскосы имеют двустенчатые сечения, что позволяет весьма компактно соединять элементы в узле.

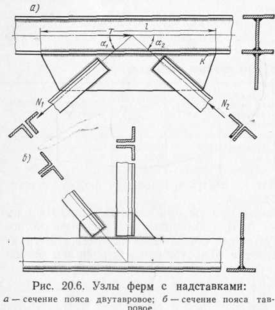

Примеры конструк­ций узлов с надстав­ками приведены на рис. 20.6. Соедине­ния надставок стыко­вые или тавровые. Расчет прочности швов, прикрепляющих рас­косы к надставкам, производится обычным путем. Требуемая дли­на швов прикрепления раскоса определяется по формуле (20.6). Приближенный расчет швов, прикрепляющих надставку к поясу, мо­жет быть выполнен с учетом следующих со­ображений. В узле сумма проекций сил на вертикальную ось y=0. Следовательно, усилия в раскосах дол­жны быть разных знаков. Допустим, например, что элемент N₁ рас­тянут, а элемент N₂ сжат (рис. 20.6,а). Поскольку сумма проекций сил на горизонтальную ось х=0, приходим к выводу, что гори­зонтальные швы, прикрепляющие надставку, срезаются силой

(20.7)

Напряжение в шве

=Т/(0,7 Kl*2), (20.8)

где l— длина надставки. Как правило, напряжения т невелики.

Пример узла со вставками показан на рис. 20.7. Вертикаль­ные листы поясов обрываются и вместо них вставляются фигур­ные листы, размеры кото­рых позволяют обеспечить прочное прикрепление рас­косов и стоек. Вставку к вертикальному листу мож­но прикрепить как прямы­ми, так и косыми стыковы­ми швами. Узлы со встав­ками применяют в фермах, работающих под переменны­ми нагрузками.

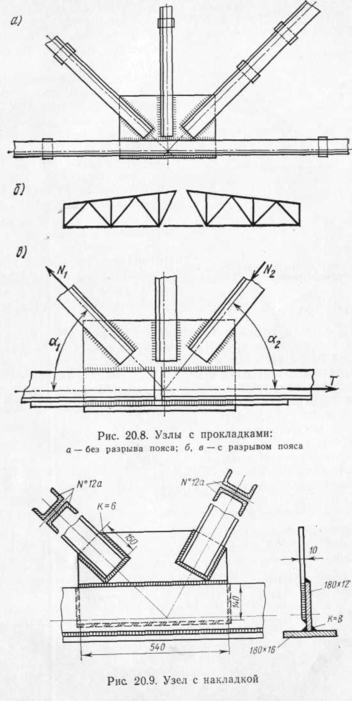

252
