При определении гибкости раскосов и стоек в плоскости, пер­пендикулярной ферме, свободную длину l принимают равной тео­ретической, т. е. расстоянию между центрами узлов. При вычис­лении гибкости этих элементов в плоскости фермы допускается принимать расчетную длину, равную 0,8 теоретической длины рас­косов и стоек; это объясняется наличием частичного защемления элементов в узлах.

Если поперечное сечение элемента состоит из двух ветвей, как показано на рис. 20.4,д, е, то определяют гибкости: — относи­тельно оси х; _у — относительно оси у; приведенную , где ₁ — гибкость ветви, которую для сжатых элементов берут не больше 40.

Для определения коэффициента берется наибольшая из най­денных величин. Площадь сечения каждого раскоса и стойки под­бирают независимо от других. Однако нередко, чтобы сохранить однообразие сортамента, для ряда элементов решетки фермы (раскосы, стойки) площадь сечения принимают одинаковой.

Прочность соединительных швов в растянутых элементах не рассчитывается; в сжатых элементах (рис. 20.4,в, г, ж) она про­веряется, как указано в гл. 19. По условиям технологии катет шва, как правило, в обоих случаях назначается размером 4—5 мм, но не менее 0,3s. Расстояние между планками берется таким, чтобы гибкость ветви растянутого элемента 200. Расчет прочности соединительных планок (рис. 20.4,(5, е) в сжатых элементах про­изводится так же, как планок на сжатых стойках (см. гл. 19).

§ 4. Узлы ферм

Условия рационального конструирования узлов ферм следую­щие: геометрические оси соединяемых стержней должны пересе­каться в одной точке—центре узла; должна быть обеспечена воз­можность наложения швов, прочно прикрепляющих раскосы и стойки к поясам в удобном для производства сварочных работ положений; не должно быть скученных швов.

250

Требуемая длина швов, закрепляющих стержень в узле, вычис­ляется по формуле

L , (20.6)

где N — продольное усилие в стержне; — допускаемое каса­тельное напряжение сварного шва.

Если присоединяемый элемент является уголком, то расчет сварных швов производят, как указано в § 2 гл. 2. Результаты подбора сечений элементов представляют в виде таблицы: Схема подбора сечений элементов

В узлах часто применяют косынки, имеющие форму надста­вок, вставок, прокладок, накладок.

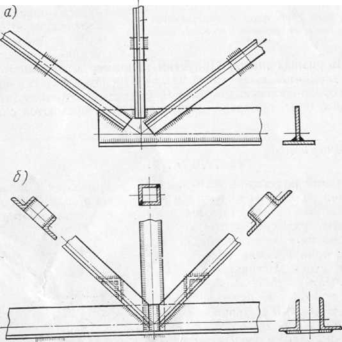

Рис. 20.5. Узлы без косынок: a- сечение пояса одностенчатое; б — сечение пояса двустенчатое

У злы без косынок наиболее просты при изготовлении. Их сле­дует применять, если могут быть соблюдены все правила рацио­нального конструирования узловых соединений. Пример конструк­ции узла фермы без косынок с одностенчатым профилем пояса

251
