где требуется повышенное сопротивление кручению. Сечения, по­казанные на рис. 20.2,г, д, встречаются в крановых фермах, в ко­торых верхние пояса помимо силы сжатия испытывают изгибаю­щие моменты. Двустенчатые конструкции (рис. 20.2,е, ж) приме­няют при средних и больших усилиях (в стропильных и крановых фермах). Конструкцию, представленную на рис. 20.2,з, применяют в мостовых пролетных строениях. Трубчатая конструкция (рис. 20.2,и) рациональна в отношении требований прочности и экономична. Возможно применение и других видов сечений

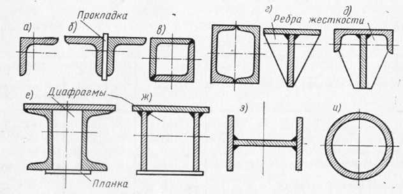

Рис. 20.2. Поперечные сечения сжатых поясов ферм

Требуемая площадь сжатого элемента пояса при отсутствии момента определяется из условия (19.13):

(20.4)

При подборе сечения следует предварительно задаться коэф­фициентом = 0,5-0,7. Свободную длину стержня выбирают в зависимости от конструкции сооружения. Например, горизонталь­ная жесткость строительных ферм обеспечивается постановкой горизонтальных связей. Свободную длину пояса принимают рав­ной расстоянию между центрами узлов. Подбор сечения сжатого пояса производят так же, как и сжатой стойки (см. гл. 19).

В стержнях, сечения которых приведены на рис. 20.2, соедини­тельные швы конструируют непрерывными. Их выполняют обычно автоматической сваркой под флюсом, при этом катет шва прини­мают К= (0,4-0,6)s листа. Нередко K=4-5 мм.

Для повышения устойчивости элементов применяют соедини­тельные планки, диафрагмы, ребра жесткости, расположенные в плоскости, перпендикулярной оси элемента. В фермах с больши­ми пролетами, рассчитанных на тяжелые нагрузки, например в мостовых, поперечные сечения пояса иногда меняются от панели к панели и площадь сечения подбирают отдельно для каждой па­нели. Так поступают, когда длина панелей, например, превышает 6—8 м. В крановых фермах средней и малой грузоподъемности, в стропильных и других типах легких ферм сечения поясов обычно 248

неизменны по длине. Следует иметь в виду, что перемена сечения не должна значительно изменять положения центра тяжести, так как это вызывает образование эксцентриситета усилий. Последнее приводит к появлению добавочного изгибающего момента в узле. Это иногда вынуждает отказаться от изменения сечения и сохра­нять его одинаковым по всей длине фермы. Допустимый эксцентри­ситет зависит от наибольшей высоты соединяемых элементов: e<0,02h. Если е превышает указанный предел, то необходимо учесть дополнительные напряжения от изгибающего момента.

Конструирование поперечных сечений растянутых поясов зна­чительно проще, чем сжатых, так как в этом случае допускаемое напряжение в металле не зависит от гибкости элементов. Требуе­мая площадь поперечного сечения при растяжении определяется по формуле

F_TP = N/[ ]_p. (20.5)

Типы поперечных сечений растянутых поясов приведены на рис. 20.3. Тип сечения нижнего пояса обычно соответствует типу сечения верхнего пояса.

Соединительные швы стержней, изображенных на рис. 20.3,в—ж, нерабочие, катеты швов K = 4-5 мм, швы непрерывные.

Типы поперечных сечений раскосов и стоек приведены на рис. 20.4.

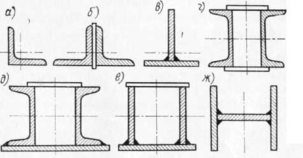

Рис. 20.3. Поперечные сечения растянутых поясов ферм

Уголки (рис. 20.4,а) применяют тогда, когда элементы поясов сконструированы тоже из уголков; парные уголки с зазором (рис. 20.4,6) применяют весьма часто в фермах, работающих под легкими и средними нагрузками; сечения элементов, приведенные на рис. 20.2,в—ж, могут быть рекомендованы для стержней, если пояса имеют двустенчатые сечения.

В растянутых раскосах и стойках требуемая площадь попереч­ного сечения элемента определяется по формуле (20.5), а в сжа­тых раскосах и стойках —по формуле (20.4), где предваритель­но принимают равным 0,4—0,7. Порядок подбора сечений анало­гичен описанному в гл. 19.

249
