Изгибающий момент определяется по формуле (19.21): М = 0,02546*88*10^-2/4=0,0056 МН/м.

Принимаем толщину планки s=0,8 см. Требуемая ширина вычисляется по формуле (19.23):

h =0,142 м.

Принимаем h=15 см.

Размеры горизонтальных швов: а=5 см; K=0,8 cм. Напряжение в швах от изгиба при =0,7 определяется по формуле (19.25):

=

99,3 МПа, что ниже допускаемого [ ]=0,65-[ ]_р= 136,5 МПа.

§ 5. Стыки

Соединения стоек по длине можно производить несколькими способами. Стыковые соединения сваривают прямым швом (рис. 19.8,а б).

значения [ ]_сж прочность швов проверяется по

формуле

, (19.26)

где L — длина периметра швов, приваривающих сечение стойки к прокладке.

§ 6. Базы и оголовки

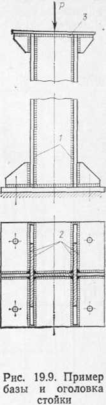

Пример конструкции базы и оголовка стойки приведен на рис. 19.9. База сконструирована в форме плиты, к которой стойка приваривается тавровым соединением. Плита опирается на фун­дамент и крепится к нему четырьмя болтами. Для равномерного распределения давления под плитой ее делают жесткой. Для этого использо­ваны шесть ребер жесткости, установленных в плоскостях стенки и поясов стойки. Вертикаль­ные швы / нагружены слабо. Они воспринимают лишь фиктивную поперечную силу, которая, как правило, мала. Нижние швы 2 в тавровом соеди­нении передают часть нагрузки Р со стойки на плиту, в то время как другая часть нагрузки пе­редается через плоскость соприкосновения стой­ки с плитой. Вследствие изгиба плиты все швы, лежащие на горизонтальной плоскости, испыты­вают напряжения от поперечной силы, точное определение которой представляет трудности. Швы делают непрерывными; катет К=(0,75-1,0)s толщины ребер жесткости.

Оголовок оформлен в виде верхней плиты с ребрами жест­кости. Верхние швы 3 в тавровом соединении передают силу Р с плиты на стойку аналогично швам 2.

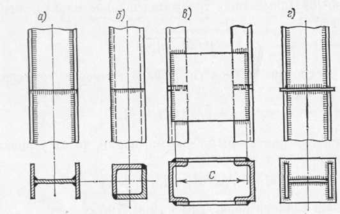

Рис. 19.8. Стыки стоек

Как правило, в таких соединениях напряжение существенно -меньше, чем допускаемое, так как по условию устойчивости , поэтому прочность такого соединения обеспечена. Стыко­вые соединения, выполняемые прямым швом с накладкой (рис. 19.8,в), применяются для стоек, имеющих составные попе­речные сечения; при этом стыковые накладки служат одновремен­но соединительными планками. На рис. 19.8,г показаны соедине­ния с помощью прокладок. Так как часть сил передается по пло­скости соприкосновения двутавра с прокладкой, то допускаемые напряжения при расчете сварных швов могут быть повышены до

242

§ 7. Примеры стоек

Примерами стоек являются колонны промышленных зданий. Типовая колонна среднего ряда изображена на рис. 19.10. При различных размерах поперечных сечений такие колонны применя­ют в зданиях с пролетами 24, 30 и 36 м при разных нагрузках на кровлю и соответственно различных давлениях на фермы. Основ­ной тип профиля колонны в верхней части — сварной двутавр. В нижней части колонна состоит из двух двутавров, соединенных диагональными связями — гнутыми уголками мелких калибров и диафрагмами. Колонны поддерживают стропильные фермы и под­крановые балки, на которые устанавливают рельсы.

16* 243
