соединительными элементами являются сварные швы. Их кон­струируют непрерывными (рис. 19.6,6). Расчетным усилием в со­единительных швах является поперечная сила: реальная, если она существует, и условная, определяемая по формуле (19.17) или (19.18). В последнем случае должно выполняться условие Q<Q_усл

Касательные напряжения в соединительных швах определяют по формуле

(19.20)

где / — момент инерции всего сечения относительно оси у; S — статический момент площади пояса (рис. 19.6,6, в). Для конструк­ции, изображенной на рис. 19.6,г, срезывающие напряжения в про­дольном шве определяются по формуле

, (19.20')

где S—Fc; F — площадь полукольца; с — расстояние от центра тяжести полукольца до центра трубы. В большинстве случаев на­пряжения в швах от поперечной силы оказываются незначительны­ми. Тем не менее размер катета шва следует принимать K>4 мм, если наименьшая толщина соединяемых элементов больше 4 мм. Пример расчета. Для стойки (см. рис. 19.3, вариант 2) определить напря­жения в соединительных швах К=5 мм, площадь сечения F=84 см², мате­риал— сталь 15ХСНД, сварка ручная, = 0,7.

По формуле (19.18) определим Q_усл=400*84=33 600 Н.

Момент инерции сечения I=25³*0,8/12+2(32-1³/12+32*1З,02²) =

= 11 861 см².

Определяем статический момент пояса относительно центральной оси:

S= 32* 13=416 см³.

Напряжение в швах определим по фор­муле (19.20):

= 0,0336*416-10^-6/(10^-8-11 861* 0,7*0,5*10^-2) = 16,8 МПа.

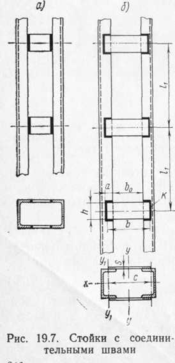

В стойках составного поперечного сечения планки между ветвями стой­ки целесообразнее вваривать стыковы­ми швами, так как при этом число швов, требуемых для прикрепления планок, меньше, чем при других спо­собах соединений (рис. 19.7,а). Одна­ко вследствие технологических труд­ностей чаще применяются соединения с угловыми швами (рис. 19.7,6). Ши­рина планки h определяется при рас­чете на прочность. Учитывая требова­ние жесткости, ширина планки h>0,5b. Толщина планки должна быть подобрана таким образом, чтобы bo/s<.50, где Ь_о — расстояние между ветвями в свету.

Ветви поперечного сечения сжатого элемента дополнительно соединяют между собой диафрагмами, расположенными перпенди­кулярно оси элемента (см. рис. 19.5,а). Назначение диафрагм — препятствовать скручиванию профиля, которое может произойти¹ из-за взаимного смещения ветвей. Число диафрагм в элементе зависит от его длины, но не должно быть меньше двух. Диафраг­мы расчетом на прочность не проверяют, их геометрические разме­ры зависят от расстояния между ветвями и от поперечного сече­ния стойки. Толщина диафрагмы равна толщине соединительной планки. Конструирование сжатых составных элементов только с одними диафрагмами, без соединительных планок или решетки, неприемлемо, так как при этом обе ветви стойки работают раз­дельно, а не как одно целое. Расчет прочности планки производит­ся в основном на изгибающий момент

M=Ql₁/4 (19.21)

где k — расстояние между осями планок; Q — поперечная сила. Напряжение в планке, вызванное изгибающим моментом,

(19.22)

где W=sh²/6. Наименьшая требуемая ширина планки определяет­ся по формуле

(19.23)

Если соединение планок со стойкой стыковое, то напряжение в швах определяется из условия

(19.24)

Если планки приварены угловыми швами, то их условия проч­
ности определяются формулой ,

(19.25)'

Обозначения величин приведены на рис. 19.7,6.

Пример расчета. Произвести расстановку соединительных планок в кон струкции стойки, приведенной на рис. 19.7, и определить их прочность. Сечение, состоит из двух швеллеров № 22а. Принимаем [,а]_р=210 МПа.

Наименьший момент инерции швеллера № 22а относительно собственной; вертикальной оси I₁ = 157,8 см⁴, его площадь F=31,84 см², радиус инерции

=2,2 см. Примем гибкость ветви ₁ = 40. Расстояние между осями планок

= 88 см. Поперечная сила в стойке определяется по формуле (19.18):

Q= 400*2*31,84=5 460 Н.
16—201 241
