Коэффициент, зависящий от профиля сечения, по формуле (19.9) = 1,45—0,0031*83=1,19; произведение m =0,38. По табл. 19.2 находим значение =0,62.

Напряжение сжатия находим по формуле (19.7):

( =—1,05/(0,62-122*10^-4) = —138,7 МПа.

Проверяем устойчивость элемента в 'направлении, перпендикулярном дей­ствию момента. Определяем момент инерции относительно оси х: I_x = 2(25³*1/12+30*1,2³/12+30*1,2-11,9²) = 12 808см⁴

Радиус инерции r= = 10,2 см;

гибкость _х= 1000/10,2 = 98.

При гибкости _х = 98 коэффициент =0,6 (см. табл 19.1), тогда

с=1/(1+ ).

При m=0,32 из табл. 19.3 =0,6, тогда с=0,85.

Напряжение сжатия находим по формуле (19.11):

= —1,05/(0,85 0,6 * 122 *10^-4) = —168 МПа.

Сечение подобрано удовлетворительно, так как превышение напряжения относительно допускаемого не более 5%.

§ 3. Прочность и устойчивость стоек с составными поперечными сечениями

Каждая из частей, образующих составное сечение стойки, на­зывается его ветвью. В стойках с составными поперечными сече­ниями ветви соединяют связями. Наиболее часто в качестве связи

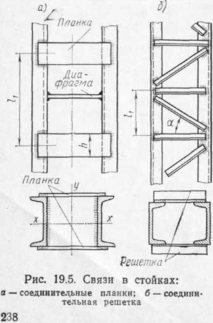

применяют соединительные план­ки (рис. 19.5,а). В сжатых эле­ментах с составными поперечны­ми сечениями устойчивость отно­сительно материальной и свобод­ной осей проверяется различны­ми путями. Проверку устойчиво­сти элемента относительно мате­риальной оси (ось х для конст­рукции, изображенной на рис. 19.5,а) производят так же, как и для элементов со сплошными поперечными сечениями. При проверке устойчивости стойки относительно свободной оси (ось у на рис. 19.5,а) коэффициент ф находят не как функцию гибко­сти

_y а как функцию п р и в е-денной гибкости

(19.14)

Величину _y вычисляют при допущении, что ось поперечного сече­ния материальна. Гибкость одной ветви на длине l₁

₁ =l_1/r₁ (19.15)

Планки рекомендуется расстанавливать таким образом, чтобы гиб­кость 1<40. В качестве расчетного принимают наибольшее из значений _х и ₀.

Если ветви поперечного сечения стойки соединены не планками, а решеткой (рис. 19.5,6), то приведенная гибкость относительно свободной оси при 45°

. (19.16)

где F — площадь поперечного сечения стержня; F_p— площадь се­чения раскосов соединительной решетки.

§ 4. Соединительные элементы

При загружении стойки силой, приложенной центрально, по­перечная сила Q=0. В действительности в стоике могут сущест­вовать незначительные искривления оси и незначительные эксцен­триситеты приложения си­лы. Эти обстоятельства вы­зывают появление попереч­ной силы. На основе много­численных экспериментов, проведенных в СССР, при загружении стойки силой, действующей вдоль оси, ус­ловную поперечную силу, выражаемую в нью­тонах, допускается опреде­лять по эмпирической фор­муле

Qусл — 200F (19.17)

рис 19.6. Схема конструкции (а)

и поперечные сечения (б — г) стоек, работающих

где F — площадь поперечно- при поперечной силе Q

го сечения стойки, см². Этой

формулой следует пользоваться при расчете стоек из низкоуглеро­дистой стали, а также из сплава АМг6. При расчете конструкций из стали повышенной прочности и сплава Д16Т целесообразнее пользоваться формулой

Q_ycл=400F. (19.18)

В конструкции, изображенной на рис. 19.6,а, в стойке возникает реальная поперечная сила Q, равная горизонтальной реакции:

Q=Pe/l. (19.19)

Когда в стойках реальные поперечные силы больше, чем услов­ные, определенные по формулам (19.17), (19.18), то в качестве расчетной принимают реальную поперечную силу Q.

В сжатых стойках, имеющих сплошные поперечные сечения,

239
