тельный эксцентриситет, т. е. отношение наибольшего напряже­ния от момента к напряжению от продольной силы

m=MF/(WN)=eFlW; (19.8)

. (19.9)

Для >150 l.

Значения коэффициентов в зависимости от для стали С 38/23 приведены в табл. 19.2.

При применении сталей других классов можно пользоваться табл. 19.2, подставляя вместо гибкости элемента К значения услов­ной гибкости:

(19.10)

где — предел текучести стали. При этом значения не долж­ны быть больше значений , приведенных в табл. 19.1.

В-третьих, следует проверить устойчивость от силы N в пло­скости наибольшей гибкости, как правило, перпендикулярной пло­скости действия момента М, с учетом изгибно-крутильной формы потери устойчивости. В этом случае проверка производится по фор­муле

(19.11)

где — коэффициент, соответствующий наибольшей гибкости «сжатого элемента (см. табл. 19.1);

ДО c= . (19.12)

Коэффициенты приведены в табл. 19.3.

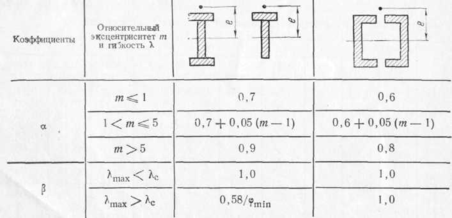

Таблица 19.3

Значения коэффициентов в зависимости от относительного эксцентриситета и гибкости

Примечания: 1. — коэффициент продольного изгиба. 2. Значения для различных классов стали:

Сталь С 38/23 С 44/29 С 46/33 С 50/40

100 92 88 86

Площадь поперечного сечения определяют методом последова­тельного приближения. Если пренебречь напряжением от момен­та, то требуемая площадь сечения

F_Tp= . (19.13)

Задаваясь пониженным значением ф=0,4-^0,6, определяют F_Tp. Конструируют поперечное сечение и производят проверку его проч­ности и устойчивости по формулам (19.6), (19.7) и (19.11). Если напря­жение отклоняется от допускаемого больше чем на ±5%, то размеры се­чения меняют и вторично проверяют его прочность и устойчивость.

Для конструкций из алюминиевых сплавов, работающих при эксцентри­ческих нагрузках, устойчивость про­веряется по формуле, изложенной в специальных нормах [93].

Пример расчета (рис. 19.4). Элемент дли­ной l=10 м, шарнирно закреплен по концам. Он сжат силой Р=1000 кН, приложенной центрально, и силой p = 50 кН, приложенной с эксцентриситетом l = 0,6 м относительно оси; [ ]_р=160 МПа. Подобрать поперечное сечение элемента.

Продольная сила

N = Р+р= —1050 кН.

В приближении пренебрегаем действием

изгибающего момента, принимаем = 0,5. ...

Требуемая площадь поперечного сечения определяется по формуле (19.MJ.

F_TP = 1,05/(160*0,5)=0,0131 м²=131 см².

Рассмотрим стройку коробчатого сечения, сваренную из двух листов раз­мером 300X12 мм и двух листов размером 250X10 мм; F=122 см² . Определяем момент инерции относительно оси у:

/_у = 2(30³*1,2/12+25* l³/12+25*15,5²)=17 416 см²

Радиус инерции по формуле (19.3)

r_y = = 12 см.

Гибкость по формуле (19.2) = 1000/12,0 = 83.

Момент сопротивления W_y=17 416/16=1088 см³, а момент М_y=ре=

= 30 кН*м.

Суммарное максимальное напряжение определяется по формуле (1У.Ь).

=0,03/(1088*10^-6)— 1,05/(122*10^-4) = —113,5 МПа.

Проверяем устойчивость стойки в плоскости действия момента. Для вро-вевки устойчивости элемента находим относительный эксцентриситет по форму­ле (198): m=0,03*122*10^-4/(1.05*1088*10^-6)=0,32.

237
