Проволоки для продольных стержней 1 поступают из катушек 7 с помощью правильно-подающего устройства 6 в направляющие кронштейны 5, расположен­ные в пазах неподвижной планшайбы 4. Кронштейны 5 могут перемещаться

не выйдет за пределы рольганга 7. Тогда включается поворот направляющих штабелера в направлении, показанном стрелками, и решетка под собствен­ным весом падает на рольганг 8. После накопления штабеля заданной вы­соты включается рольганг 8 и собранные в штабель решетки перемещаются на место промежуточного складирования.

В процессе работы ширину настила регулируют ограничением числа по­лос— лишние полосы наматывают на барабаны 3 и 4 (рис. 14.45,а), причем крайние идут в отход, а средние используются позднее для изготовления на­стилов. Подача ленты из рулона осуществляется периодическим включением агрегата 2, синхронизация этой подачи с работой сварочной машины 7 дости­гается поддержанием запаса ленты в виде петли в накопителе 5.

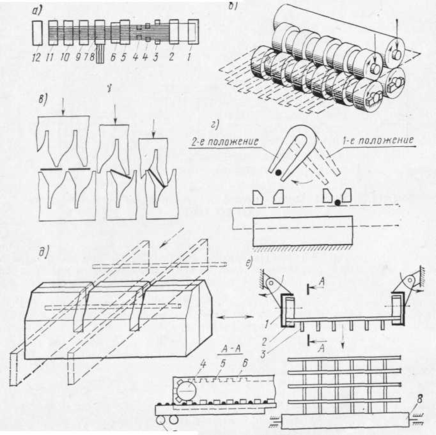

Рис. 14.45. Автоматическая линия изготовления решетчатых настилов:

а —схема линии; б —дисковые ножницы; в — поворот полосы; г —укладка поперечных стержней; д — резка решетки; г —механизм штабелера

Объемные арматурные каркасы чаще всего представляют со­бой ряд продольных стержней, соединенных навитой по спирали .проволокой, обычно меньшего диаметра, чем продольные стержни. На рис. 14.46 показана схема автоматической установки для изго-товления'таких каркасов.

104

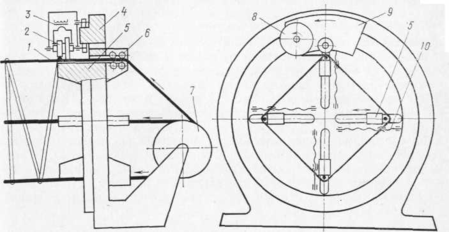

Рис. 14.46. Схема автоматической установки для изготовления объемных арма­турных каркасов

вдоль пазов в радиальном направлении с помощью ходового винта 10. Вокруг планшайбы по специальной кольцевой направляющей перемещается машина 9 для контактной сварки, имеющая сварочный трансформатор 3, ро­ликовые электроды 2 и бухту 8 с проволокой для скрепляющей спирали. Один из роликов 2 име­ет желоб, корректирующий поло­жение очередного витка спирали, а второй ролик контактирует только с продольным стержнем арматуры. Установка имеет уни­версальный характер; все три движения — подача продольных стержней, их перемещение в ра­диальном направлении и навивка спирали — управляются программ­ным устройством, позволяющим изменять размеры и форму кар­каса в широких пределах непо­средственно в процессе изготов­ления.

В строительстве в на­стоящее время основными элементами являются сбор­ные железобетонные кон­струкции, изготовляемые индустриальными методами на заводах. Монолитные же-
