вставляемых между стенками верхнего пояса. По окончании сварки специальны­ми выталкивателями ферма извлекается из кондуктора, приемные секции кон­дуктора возвращаются в исходное положение.

Фермы крупных мостовых пролетных строений являются нега­баритными конструкциями. Это не позволяет изготовлять их цели­ком в условиях завода, а сварка на монтаже обычно не может обеспечить те высокие требования к качеству сварных соединений,

которые для мостовых конструк­ций являются обязательными. Поэтому стержневые элементы мостовых ферм обычно изготов­ляют сварными в условиях заво­да, тогда как соединения стерж­ней в узлах на монтаже собира­ют на высокопрочных болтах.

Рис. 14.42. Соединение концов труб

в пространственный узел ванной

сваркой

При изготовлении решетчатых конструкций все шире использу­ют трубы. Подготовка их к сбор­ке и сварке требует фигурной об­резки концов на специальных ма­шинах термической резки. Иногда концы труб относительно неболь­ших диаметров сплющивают, что упрощает их соединение в узлах дуговой сваркой. Сплющенные по концам трубы можно соеди­нять в пространственный узел ван­ной сваркой, как показано на рис. 14.42. Торцы сплющенных час­тей образуют ограниченное по периметру пространство, куда в про­цессе сварки вводят электрод или гребенку электродов. Такие узлы применяются в пространственно-стержневых несущих конст­рукциях большепролетных покрытий спортивных сооружений и рынков.

Изготовление решетчатых конструктивных элементов типа на­стилов для покрытия площадок и лестничных ступенек, а также сеток и каркасов арматуры железобетона осуществляют главным образом на автоматических установках и линиях.

Так, в установке, изображенной на рис. 14.43, из намотанных на барабаны 1 продольных проволок и выправленных и нарезанных поперечных проволок 9 контактной точечной сваркой изготовляется непрерывная сетка, разрезаемая на отрезки 8 заданной длины с помощью гильотинных ножниц 7. Продольные про­волоки проходят через пятироликовые правильные устройства 2 и направляю­щие втулки 3. Поперечные проволоки (стержни) по одной захватываются спе­циальным автоматическим механизмом из бункера-питателя и укладываются сверху на продольные проволоки перпендикулярно им. Штоки пневмоцилиндров 5 опускают верхние сварочные электроды, которые зажимают поперечную про­волоку во всех ее пересечениях с продольными проволоками. Подвод сварочного тока односторонний к нижним неподвижным электродам. Поперечная проволока после сварки с продольными проволоками захватывается крюками каретки 6, которая посредством двух пневмоцилиндров 4 перемещает всю сваренную часть сетки на заданный шаг. При этом тяговое усилие цилиндров 4 обеспечивает

102

протаскивание всех продольных проволок через правильные устройства 2 и разматывание катушек 1.

Решетчатый настил отличается от сетки тем, что имеет боль­шую жесткость, определяемую набором вертикально расположен­ных полос, соединенных поперечными стержнями (рис. 14.44). Схема автоматической линии для изготовления настилов показана на рис. 14.45,а.

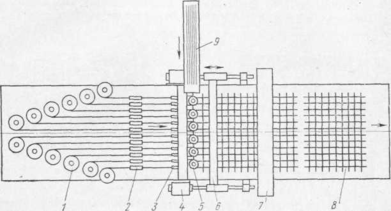

Рис. 14.43. Схема автоматической установки для изготовления арма­турных сеток

Лента сечением 1250x2 мм из рулона 1 в агрегате 2 распускается диско­выми ножницами (рис. 14.45,6) на полосы шириной 25' мм, которые в периоди­чески действующем устройстве 6 (рис. 14.45,е) поворачиваются на 90° и по­даются в машину для контактной сварки 7 по каналам, фиксирующим шаг между ними.

Поперечные стержни из питателя 8 подаются под электроды машины по­
парно (рис. 14.45,г) с шагом 50 мм. Электроды прижимают стержни к торцам
полос и осуществляют рельефную сварку при прохождении тока от одного
электрода к другому через стер- s

жень, полосу, медную подкладку, вторую полосу и второй стержень. После сварки решетка перемеща­ется шаговым механизмом 9. Ножницы 10 (рис. 14.45,6) разре­зают готовую решетку на отрез­ки заданной длины, которые по­ступают в штабелер //, а затем на промежуточное складочное ме­сто 12. Штабелер (рис. 14.45,е) имеет две направляющие 1 со звездочками 4, перемещающими по рольгангу 7, решетка зчходит цепи 6 с траками 5. Перемещаясь в направляющие штабелера, кон­цы поперечных стержней попада­ют в промежутки 2 между трака­ми цепи и движутся вместе с цепью, пока решетка полностью Рис. 14.44. Элемент решетчатого настила

103
