Для увеличения точности сборки на концах копира укрепляют спе­циальные съемные фиксаторы (рис. 14.38), которые определяют положение деталей с монтажными отверстиями и ограничивают геометрические размеры конструкции в пределах заданных допу­сков. Сборка ферм по копиру с фиксаторами производится в сле­дующем порядке. Сначала устанавливают концевые планки 2, предварительно сваренные с фасонками 1. Их правильное поло­жение обеспечивают совмещением монтажных отверстий концевых планок с отверстиями в стойке фиксатора IV. Затем на копире раскладывают все остальные элементы, производят прихватку, ферму снимают с копира, кантуют и дособирают, как описано выше.

При достаточно большом количестве выпускаемых ферм одного типоразмера становится экономически целесообразным использо­вание более сложной и производительной оснастки, например при­способления, изображенного на рис. 14.39. Сборку выполняют на стенде /, снабженном пневмоприжимами. Элементы фермы рас­кладывают по упорам и фиксаторам, одновременно зажимают

пневмоцилиндрами и жестко соеди­няют швами, оказавшимися в ниж­нем положении. С помощью рамки 2 собранную ферму сначала ставят в вертикальное положение, а затем передают на стенд 3, причем в каж­дом из этих положений выполняют соответствующие швы. В это время на стенде 1 производят сборку сле­дующей фермы.

Рис. 14.39. Схема устройства для сборки и сварки ферм

Использованию механизирован­ных поточных методов при из­готовлении ферм препятствует не только разнообразие типоразме­ров и небольшое число изделий в серии, но и низкая технологич­ность типовых конструктивных решений. Большое количество де­талей, составляющих ферму, усложняет сборочную операцию, при­водит к необходимости выполнения множества швов, различным образом ориентированных в пространстве, и требует кантовки со­бранного изделия при сварке. Качество получаемых соединений в значительной мере зависит от квалификации сварщиков и ряда других факторов, характерных для ручного производства. Совер­шенствование производства стропильных ферм требует создания поточных линий с установками контактной сварки. Это можно ви­деть на примере типовой стропильной фермы, разработанной в ЦНИИПСКе, показанной на рис. 14.40. В зависимости от на­грузки предусмотрены четыре типоразмера, отличающихся сечени­ем используемых профилей, тогда как размеры l=12 м и h=1,5 м остаются неизменными. Верхний пояс 1 состоит из двух горяче­катаных швеллеров, нижние пояса 2 и раскосы 3—из одиночных гнутых швеллеров. Короткие отрезки таких швеллеров использо-100

ваны как диафрагмы верхнего пояса 4, нижний узел объединен косынками 5. Рациональная схема фермы из ограниченного числа элементов позволяет механизировать сборку и выполнять соедине­ния дуговой или контактной точечной сваркой непосредственно в сборочном кондукторе без кантовки фермы.

Проект поточной линии по изготовлению ферм предусматривает три нако­пителя элементов ферм с механизмами поштучной выдачи, три рольганга, авто­матический сборочный кондуктор и две машины для контактной точечной свар­ки. Швеллер 1 (рис. 14.41), входящий в состав верхнего пояса фермы, подается по рольгангу с приводными роликами до упора (рис. 14.41 ,а, б). Элемент ниж-

Рис. 14.40. Схема типовой стропильной фермы, свариваемой точечной контакт­ной сваркой

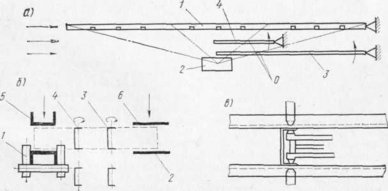

Рис. 14.41. Схема изготовления типовых стропильных ферм

него пояса 3 и раскос 4 подаются аналогично в соответствующие приемные секции сборочного кондуктора, расположенные ниже уровня плоскости фермы. Секции вместе с раскосом или элементом нижнего пояса автоматически при­поднимаются и каждая из них поворачивается вокруг соответствующей оси О таким образом, чтобы концы повернутых элементов оказались над стенкой швеллера 1 и косынкой 2. При опускании секций кондуктора происходит при­жатие сопрягаемых поверхностей. Таким же образом устанавливаются элементы левой части фермы, а затем сверху подаются и прижимаются парные детали пояса 5 и косынки 6. Завершение сборочной операции служит сигналом начала сварки. Точечные контактные машины специальной конструкции по заданной программе перемещаются вдоль кондукторов и сваривают узлы парными точ­ками (рис. 14.41,в). Вместе со сварочной машиной перемещается механизм автоматической подачи диафрагм в (виде коротких отрезков гнутого швеллера,
