Серийное производство рам с большим объемом выпуска из­делий определенного Типоразмера имеет место при изготовлении транспортных конструкций (локомотивы, вагоны, автомобили). Наиболее целесообразной формой организации производства в этом случае является механизированная поточная линия, осна-щенная специализированной оснасткой.

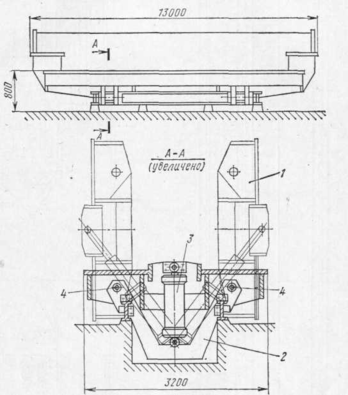

Рис. 14.33. Кондуктор-кантователь с гидродомкратами

Примером такой оснастки может служить кондуктор-кантователь для сбор­ки и сварки каркаса рамы тепловоза, показанный на рис. 14.33. Поворотная рама 1 представляет собой сборочный кондуктор с пиевмоприжимами, упорами и фиксаторами. Поворот кондуктора осуществляется двумя гидродомкратами 3, шарнирно закрепленными на основании 2. Оси поворота 4 выполнены вы­движными и приводятся четырьмя гидроцилиндрами. Расположение пневмо-цилиндров для зажатия деталей показано на рис. 14.34. Продольные балки 1, состоящие из двутавра с двумя накладными поясами, прижимаются в горизон­тальном направлении к упорам 7 четырьмя прижимами б, а в вертикальном направлении — к раме кантователя тремя парными прижимами 8. Тремя тор­цовыми прижимами 5 закрепляются буферные брусья 4 и лобовые листы. Диа­фрагмы 2 и другие дополнительные детали устанавливаются по гнездам и за­крепляются винтовыми зажимами. Боковые швеллеры 3 прижимаются в верти­кальном и горизонтальном направлениях откидными лневмозажимами 9.

95
