Средняя годовая скорость ветра в районе около 1,2 м/с. Наименьшие скорости ветра наблюдаются в январе (1,0 м/с), наибольшие – в апреле - мае (1,6 м/с). Сильные ветры наблюдаются не часто, около 10 – 11 дней в году, и связано это, как правило, с выходом циклонов. Скорость порыва ветра по флюгеру – 20 м/с.
Район изысканий характеризуется малым числом случаев с опасными гололедно-изморозевыми отложениями, поскольку в холодный период года находится под влиянием азиатского (сибирского) антициклона. Условия для образования гололеда, как правило, неблагоприятные. Наибольшую значимость в районе имеют отложения изморози и мокрого снега, наблюдаемые не каждый год.
Основные климатические показатели, используемые при проектировании, приведены в таблице 1.1
Таблица 1.1 – Основные климатические показатели
| Наименование | Ед. изм. | Величина | ||
| Показатели холодного времени года | Средняя месячная температура воздуха наиболее холодного месяца: | °С | -31,1 | |
| Температура воздуха наиболее холодных суток: | ||||
| - обеспеченностью 0,98 | °С | -43 | ||
| - обеспеченностью 0,92 | °С | -42 | ||
| Температура воздуха наиболее холодной пятидневки: | ||||
| - обеспеченностью 0,98 | °С | -41 | ||
| - обеспеченностью 0,92 | °С | -40 | ||
| Абсолютная минимальная температура воздуха | °С | -53,0 | ||
| Средняя температура воздуха периода со средней суточной температурой воздуха < 0˚С | °С | -13,3 | ||
| Продолжительность периода со средней суточной температурой воздуха < 0˚С | сут. | 238 | ||
| Показатели теплого времени года | Средняя максимальная температура воздуха наиболее теплого месяца | °С | 18,9 | |
| Абсолютная максимальная температура воздуха | °С | 37,0 | ||
| Средняя месячная температура воздуха наиболее теплого месяца | °С | 18,8 | ||
| Скорость ветра | Средняя годовая скорость ветра | м/с | 1,2 | |
| Наибольшая скорость ветра | м/с | 1.6 | ||
1.4 Инженерно-геологические условия района строительства
В геологическом строении участка работ и ближайших к нему районов принимают участие в основном осадочные породы юрского и мелового возраста, поверх которых маломощным чехлом, залегают четвертичные отложения. Осадочные отложения прорывают раннепалеозойские интрузии и позднемеловые, они распространены в северо-западной части района, где ими сложено восточное окончание массива.
Талынжанская свита в нижней части сложена аркозовыми и полимиктовыми песчаниками с прослоями первые метры алевролитов и аргиллитов. Выше залегают ритмично чередующиеся аргиллиты, пепловые туфы, углистые аргиллиты, угли. Песчаники. Выше залегают песчаники с тонкими прослоями алевролитов и аргиллитов. Мощность свиты 400 м.
Меловая система представлена нижним отделом – ургальская свита (K ur) и станолирская.
Ургальская свита залегает согласно на талынжанской. Базальный горизонт свиты представлен когломератами, выше которых залегает пачка аркозовых и полимиктовых песчаников. Средняя часть свиты сложена косопереслаивающимися пес-чаниками, алевролитами, аргиллитами, углями, реже гравелитами. Количество угольных пластов в разных разрезах составляет 20-45, из них рабочих 10-38. Мощность рабочих пластов 1-9 м. Коэффициент угленосности 10-12%. В верхней части свиты намечается 12 циклов, начинающихся грубозернистыми песчаниками и заканчивающимися аргиллитами, реже углями. Мощность свиты 700 м.
Станолирская свита представлена порфиритами и их лавобрекчиями, туфами.
Большую часть территории слагают раннепалеозойские и позднемеловые интрузии.
Позднемеловые интрузии (ƔtK ) представлены гранодиорит-порфирами, гранит-порфирами и диоритовыми порфирами
Четвертичные отложения (Q) представлены элювиальным, делювиально-пролювиальным и аллювиальным генетическими типами.
Элювиальные отложения широко развиты на дне речных долин и террасах на границе аллювия и скального основания. Они представлены супесями, суглинками с включениями щебня и дресвы, реже глинами и дресвяными грунтами с супесчаным заполнтелем. Мощность их составляет 1-2 м, в отдельных случаях до 3,5 м.
Делювиально-пролювиальные отложения развиты на пологих склонах и сглаженных фронтальных уступах террас. Представлены они суглинками с включениями щебня, иногда с примесью гальки. Мощность их не превышает 2 м.
Аллювий высоких террас представлен галечником с супесчаным заполнителем, перекрытым суглинками и супесями. Самая верхняя часть, как правило, сложена торфом. Общая мощность отложений на участках с наиболее полным разрезом составляет 3-5 м. Поймы рек сложены преимущественно галечниковым грунтом с песчаным заполнителем мощностью 1-3 м.
В структурно- тектоническом отношении рассматриваемая территория является частью Буреинского мегаблока, входящего в состав Буреинско-Ханкайского масссива.
Буреинский массив является стабильной территорией. Однако с востока он отделён от Сихотэ-Алиньской складчатой области долгоживущими глубинными разломами. Смещения по этим разломам сопровождаются землетрясениями, охватывающими и территорию Верхнебуреинской впадины.
Мощность толщи вечномерзлых грунтов по району колеблется от 25 до 60 м. Температура многолетнемерзлых грунтов колеблется от – 0,2 до – 3,0 ºС. Средне-годовая температура на поверхности почвы составляет - 5 ºС, температура грунта на глубине нулевых амплитуд составляет – 2,5 ºС.
Многолетняя мерзлота в районе находится в неустойчивом равновесии. Малейшее изменение естественных условий – вырубка леса, застой воды и даже нарушение мохово-растительного слоя приводит к образованию термокарста и деградации многолетней мерзлоты.
К неблагоприятным процессам, развитым в районе работ, следует отнести, морозное пучение грунтов сейсмичность территории.
Криогенное пучение связано с льдовыделением при промерзании грунта, в связи, с чем увеличивается его объём. В естественных условиях это установившийся процесс ежегодного поднятия и опускания поверхности земли. Этот процесс проявляется также в морозной сортировке грунта, выпучивании обломочного материала, трещинообразовании. Сезонное пучение длится с октября до конца марта. Ежегодному сезонному пучению подвержена вся площадь сезонно-мерзлого слоя, а величина её зависит от литологического состава этого слоя, наличия и глубины залегания верховодки и грунтовых вод.
Промерзание сопровождается морозным пучением грунтов в зимний период и осадками в период оттаивания мерзлоты. В результате пучения возможны деформации верхнего строения пути железной дороги, фундаментов труб и малонагруженных сооружений.
Сейсмичность региона наиболее важный и опасный из геологических процессов.
Согласно картам ОСР-97 (СП 14.13330.2014) рассматриваемая территория находится в зоне с сейсмической интенсивностью 8 баллов для объектов нормальной и высокой ответственности.
1.5 Сведения о линейном объекте
Общая протяженность участка Известковая - Чегдомын железной дороги 356 километров.
Руководящий уклон составляет 9 ‰, уклон двойной тяги – 18.5‰. План и профиль на участке имеет сложный характер. Железная дорога на всем протяжении однопутная. Вождение поездов на участке осуществляется тепловозами, до 2020 – 2025 годов электрификация железной дороги не планируется.
На участке действует 24 станции и разъездов:
- грузовые станции: Чегдомын;
- участковые станции: Известковая, Новый Ургал,
- промежуточные станции: Брусит, Кульдур, Перевальный, Таланджа, Зимовье, Эхилкан, Аланап, Тырма, Мошка, Согда, Ушман, Ягдынья, Ургал I,
- разъезды: Таракелок, Малинник, Корчагин, Долина, Эльга, Адникан, Дубликан, разъезд 349 км.
Все станции на линии оборудованы устройствами ЭЦ стрелок и сигналов. Управление производится с постов ЭЦ.
Участок Таракелок – Аланап характеризуется следующими эксплуатационными параметрами:
- эксплуатационная длина – 22,5 км;
- средство связи по движению пездов – полуавтоматическая блокировка;
- коэффициент съема грузовых поездов – 1;
- коэффициент съема пассажирских поездов (дальнего и местного сообщения) – 1.2;
- коэфициент надежности технческих средств – 0,92;
- технологическое окно – 75 мин;
- период графика – 60 мин;
- пропускная спобосность при паралельном графике движения – 20 пар поездов в сутки, при непаралельном – 18 (грузовых)+1 (пассажирский) пара поездов в сутки;
- коэффициент заполнения пропускной способности – 0.49;
Согласно текущей интенсивности перевозок грузов железнодорожная линия Известковая - Чегдомын является линией IV категории. При усилении инфраструктуры и увеличении объема перевозок грузов до перспективного уровня 2020, 2025 годов линия будет соответствовать IV категории.
1.6 Описание места пересечения
На ПК 156+92,10 существующей однопутной железной дороги Известковая - Чегдомын на пересечении с рекой Яурин располагается металлический мост по схеме 4х33,6 м, 1940 года постройки.

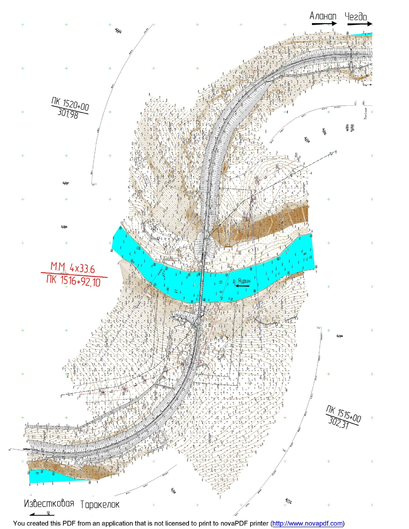

Схема расположения моста приведена на рисунке 1.2
Аланап Чегдомын
Рисунок 1.4 - Схема расположения моста через реку Яурин
1.7 Гидрологическая характеристика водотока
1.7.1 Характеристика водного режима
Главной фазой водного режима являются дождевые паводки, которые наблюдаются в тёплое время года. Паводочный период начинается в мае. Характерными особенностями режима осадков, формирующих максимальные расходы воды на водотоках пересекаемых железной дорогой, являются: большая изменчивость осадков в многолетнем разрезе, нарастание интенсивности дождя от его начала к середине, большие суточные максимумы осадков. Так при среднегодовой сумме осадков 899 мм, зафиксированы дожди с суточными суммами осадков до 192 мм. Экстремальные осадки, формирующие катастрофические паводки на реках района, выпадают при выходе с юга тропических циклонов - тайфунов.
Подъём уровней воды от таяния снега начинается в первой половине апреля и достигает максимума в начале мая. Высота подъёма уровней на малых ручьях составляет 0,2-0,5 метра, на реках с площадями водосбора более 50 км2 – до 1,5 м. В отдельные годы на волну весеннего половодья накладываются подъёмы от дождевых паводков, в таких случаях может сформироваться высокое снегодождевое половодье.
Тёплый период на реках района характеризуются чередой следующих друг за другом дождевых паводков. Наивысшие в году паводки могут наблюдаться в любом из месяцев тёплого периода, но чаще всего в июле-сентябре. После ливней расходы воды в реках увеличиваются в десятки, сотни, а на малых реках в тысячи раз (в результате малые реки и ручьи превращаются в труднопроходимые потоки, обладающие большой разрушительной силой). Величина подъёма уровня воды при прохождении дождевых паводков на ручьях и малых реках обычно составляет
0,7-2,0 метра. Расходы воды дождевых паводков в среднем в 1,5-2 раза
превышают расходы весеннего половодья. Формирование высоких дождевых паводков на реках объясняется большим количеством осадков в теплый период, выпадающих как в виде длительных обложных дождей, так и в виде ливней с суточными суммами осадков 50-90 мм. Когда почвогрунты переувлажнены, и мерзлота ещё не достаточно оттаяла, даже небольшие по суммарному слою дожди формируют паводки. Паводки образуются практически при каждой серии многодневных осадков. За теплый сезон года может пройти от 3 до 8 паводков и в отдельные многоводные годы графики колебания уровней воды имеют гребенчатый вид из-за непрерывных изменений водности рек. Дождевые паводки наблюдаются до сентября, но в отдельные годы могут отмечаться и в октябре.
Летняя межень на водотоках кратковременна и наблюдается в межпаводочные периоды или перед появлением ледовых явлений. Продолжительность межпаводочных периодов не превышает 10 суток. В отдельные маловодные годы летне-осенняя межень может длиться 2-3 месяца. Временные водотоки пересыхают.
