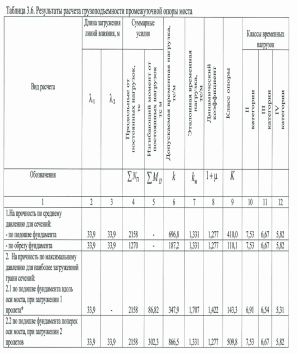

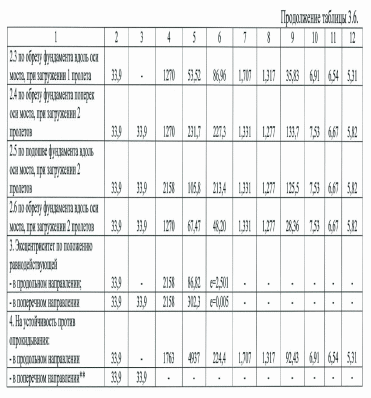

Классы элементов главных ферм при расчете на устойчивость
| Обозначение элемента | , м | | k, м | p, м | Fбр, см2 | nk | kУ, кН/м пути | kН, кН/м пути | 1+ | КУ |
| B1'-2' | 33,58 | 0,200 | -16,41 | -16,41 | 244,32 | 1,12 | 273,84 | 15,84 | 1,42 | 12,14 |
| B3'-4' | 33,58 | 0,400 | -24,62 | -24,62 | 338,41 | 1,12 | 283,09 | 15,07 | 1,42 | 13,18 |
| P0-1' | 33,58 | 0,100 | -16,47 | -16,47 | 113,95 | 1,12 | 205,67 | 16,46 | 1,42 | 8,77 |
| P1'-2 | 4,36 | 0,229 | -0,68 | 10,49 | 30,11 | 1,15 | 1 830,96 | 25,60 | 1,42 | 50,21 |
| P2-3' | 26,11 | 0,100 | -10,71 | -9,83 | 80,66 | 1,12 | 227,49 | 16,96 | 1,42 | 9,42 |
| P3'-4 | 11,22 | 0,102 | -1,97 | 5,90 | 30,11 | 1,14 | 579,28 | 22,40 | 1,42 | 18,15 |
| P4-5' | 18,65 | 0,100 | -5,45 | -1,96 | 30,11 | 1,13 | 174,87 | 18,54 | 1,42 | 6,62 |
| C0-0' | 3,36 | 0,000 | -1,68 | -1,68 | 30,11 | 1,15 | 574,54 | 33,23 | 1,81 | 9,56 |
| C2-2' | 6,72 | 0,500 | -3,36 | -3,36 | 30,11 | 1,14 | 278,36 | 22,60 | 1,74 | 7,10 |
Классы элементов главных ферм при расчете на выносливость
| Обозначение элемента | , м | | k, м | p, м | | FНТ, см2 | | min l | В | kВ, кН/м пути | kН, кН/м пути | 1+ | КВ |
| H0-2 | 33,58 | 0,100 | 11,29 | 11,29 | 0,92 | 124,00 | 1,70 | 0,00 | 0,75 | 309,83 | 16,46 | 1,42 | 13,21 |
| H2-4 | 33,58 | 0,300 | 21,53 | 21,53 | 0,92 | 178,00 | 1,70 | 0,00 | 0,77 | 230,65 | 15,38 | 1,42 | 10,53 |
| H4-6 | 33,58 | 0,500 | 25,63 | 25,63 | 0,92 | 178,00 | 1,70 | 0,00 | 0,78 | 192,15 | 14,77 | 1,42 | 9,13 |
| P1'-2 | 29,24 | 0,082 | 11,17 | 10,49 | 0,92 | 87,66 | 1,70 | 0,13 | 0,71 | 201,60 | 16,81 | 1,42 | 8,42 |
| P2-3' | 26,11 | 0,100 | -10,71 | -9,83 | 0,92 | 105,98 | 1,70 | 0,22 | 1,00 | 380,57 | 16,96 | 1,42 | 15,75 |
| P3'-4 | 22,38 | 0,100 | 7,87 | 5,90 | 0,92 | 87,66 | 1,70 | 0,33 | 0,62 | 261,45 | 17,57 | 1,42 | 10,44 |
| P4-5' | 18,65 | 0,100 | -5,45 | -1,96 | 0,92 | 87,66 | 1,70 | 0,45 | 0,54 | 348,15 | 18,54 | 1,42 | 13,18 |
ПРИЛОЖЕНИЕ В
Технические характеристики автокрана МКАТ-40
| Показатели | Значения |
| Грузоподъемность максимальная, т | 40 |
| Длина телескопической стрелы, м | 11...35 |
| Длина гуська, м | 9; 14,5 |
| Максимальная высота подъема крюка, м - с основной стрелой - с основной стрелой и гуськом | 14...38 9 м (14,5 м)46 (52) |
| Скорость подъёма (опускания) груза, м/мин | 0,1...10 |
| Частота вращения поворотной части, об/мин | 0,1...1,95 |
| Базовое шасси | КрАЗ-250 |
| Транспортная скорость*, км/час | 50 |
| Масса крана в транспортном положении, т | 33 |
| База выносных опор, мм - поперечная - продольная | 5 900 4 000 |
| Габаритные размеры, мм - длина - ширина - высота | 13 840 2 500 3 800 |
Рисунок Г.1. Автокран МКАТ - 40
ПРИЛОЖЕНИЕ Г
Технические параметры техники и оборудования
Технические характеристики автокрана Liebherr LTM1100 представлены в таблице Г.1.

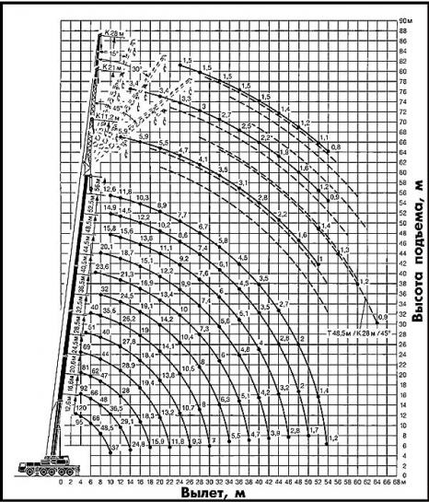

Рис.Г.1 Грузоподъемность автокрана Liebherr LTM1100
Таблица Г.1 – Технические характеристики автокрана Liebherr LTM1100
| Наименование характеристики, ед. измерения | Значение |
| Максимальная скорость, км/ч | 53 |
| Грузоподъемность, т | 100 |
| Длина стрелы, м | 56 метров |
| Масса крана, кг | 37000 |

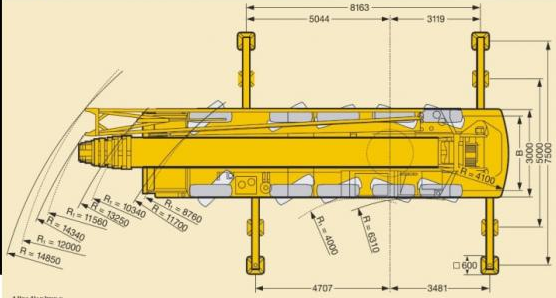

Рис.Г.2 Радиус действия стрелы автокрана Liebherr LTM1100
СПИСОК ЧЕРТЕЖЕЙ
ЛИСТ 1 – План моста;
ЛИСТ 2 –Дефекты промежуточной опоры;
ЛИСТ 3 –Дефекты устоя;
ЛИСТ 4 – Дефекты пролета;
ЛИСТ 5 – Варианты;
ЛИСТ 6 – Ремонт береговой опоры;
ЛИСТ 7 – Ремонт промежуточной опоры;
ЛИСТ 8 – Накаточные пути старого ПС;
ЛИСТ 9 – Накаточные пути нового ПС;
ЛИСТ 10 –Детальный ремонт береговой опоры;
ЛИСТ 11 – Детальный ремонт промежуточной опоры;
ЛИСТ 12 – План накаточных путей и строй площадки;
ЛИСТ 13 – График производства работ;
