Мальцев В.М., Мальцев М.И., Кашпоров Л.Я. - Основные характеристики горения (1043377), страница 32
Текст из файла (страница 32)
При повышенных давлениях и температуре 355 °С основными продуктами разложения нитрометана являются двуокись и окись углерода, метан, синильная кислота, окись азота, азот, вода и в меньших количествах метилцианид, этилцианид, формальдегид и закись азота. При 5% разложения отношение [СО] : [CH4]: [СО2] равно 10 :5 : 10.
Большое количество HCN, обнаруженное в продуктах разложения нитрометана при повышенных давлениях, может быть объяснено реакцией распада нитрозометана:
Разложение нитроэтана и нитропропанов изучено меньше, чем нитрометана. В работе [31] установили образование свободных радикалов при распаде нитроэтана, а также значительное ускорение его разложения при введении метальных радикалов. При 477 °С распад может быть описан уравнением
Это говорит о том, что первичным этапом является распад ни-тропарафина на радикал и NO2, с помощью которого можно объяснить последующее образование всех остальных экспериментально обнаруженных продуктов — С2Н4, NO, CO, СН2О и СН4 [28, с. 49].
Продукты первичного распада взаимодействуют также с самим нитроэтаном, вследствие чего наблюдаемая скорость распада оказывается больше, чем скорость разрыва связи С — N. Энергия
активации составляет 142 кДж/моль (39 ккал/моль), что значительно меньше энергии разрыва указанной связи.
Данные о кинетике термического разложения нитросоединений, полученные различными авторами, приведены в табл. III.3.
В некоторых случаях наблюдаются значительные колебания в значениях кинетических параметров. Например, для тетрила (см. таб. III.3) предэкспоненциальный множитель А изменяется при-

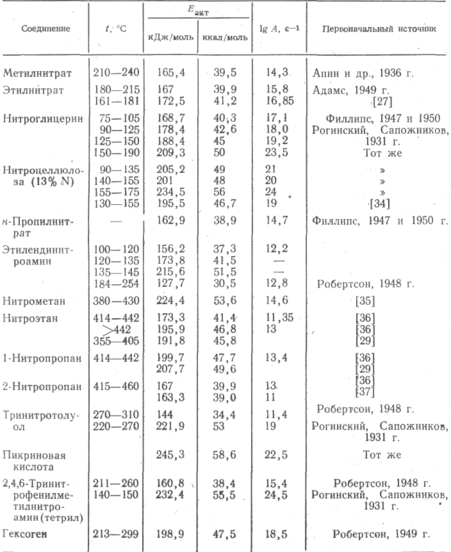

Таблица II 1.3. Кинетические характеристики термического разложения нитроэфиров, нйтроаминов и других нитросоедннений [26; 33, с. 389]
мерно на девять порядков, а энергия активации — на 71 кДж (17 ккал). Следует иметь в виду, что экспериментальные значения зависят от условий проведения опыта, чистоты образца, его физического состояния, а также точности метода. На значения кинетических характеристик может оказать влияние также саморазогрев системы, каталитическое действие примесей и промежуточных и конечных продуктов разложения.
Интересные работы по анализу кинетических характеристик выполнены Сербиновым [38, 39]. Температурная зависимость константы скорости, как известно, описывается уравнением Арре-ниуса:
Значение предэкспоненциального множителя А, согласно теории, должно быть порядка частоты валентных колебаний связей в молекуле, т. е. 1013÷1014 с-1. Однако экспериментальные исследования термического разложения многих взрывчатых веществ (ВВ) показали, что для одного и того же вещества наблюдаются иногда не одно, а несколько значений Еакт и, соответственно, несколько значений A, на много порядков превосходящих теоретические. В виде исключения, наблюдались и близкие к теоретическим значения А. Согласно Сербинову, такой разброс в значениях предэкспоненциального множителя объясняется неточностью далекой эк-страполяции, т. к. А равно значению k при Т—>∞.
Данные различных авторов, частично приведенные в табл. III.3, Сербинов нанес на один рисунок в виде зависимости Igk=f(1/T) и проанализировал. Оказалось, что все экспериментальные точки одного и того же вещества располагаются вблизи прямой, соответствующей значению предэкспоненциального множителя, близкой к теоретической для мономолекулярных реакций. Ввиду того что частоты валентных колебаний характеристических групп у многих ВВ находятся в пределах (1—1,7)*105 м-1, [(3÷5) *1013 с-1], была принята одна частота, равная 4*1013 с-1 и lgA = 13,6. При этом для тринитротриазидобензола и жидкого тетрила во всем диапазоне сохраняется постоянная величина энергии активации 127,7±2,1 и 146,5 ± 4,2 кДж/моль (30,5±0,5 и 35±1 ккал/моль) соответственно. Все серии опытов, давшие ранее для тетрила целый набор величин Eакт и соответствующих им величин предэкспоненциального множителя, укладываются между прямыми с энергией активации 142 и 151 кДж/моль (34 и 36 ккал/моль).
Все отклонения отдельных результатов от прямой со средним значением Еакт также находят качественное объяснение. Так, при изотермическом методе иногда даже из-за незначительного, но прогрессирующего саморазогрева образца, наблюдается увеличение температурного коэффициента скорости реакций, что и приводит к увеличению значений, Еакт и А. При исследовании реакционной способности методом теплового взрыва кажущееся увеличение Eaкт наблюдается вблизи границы воспламенения из-за увеличения теплопотерь при больших временах задержки и постепенном переходе вследствие этого к изотермическому разложению, а кажущееся уменьшение Еакт имеет место при малых временах задержки, сравнимых со временем прогрева образца.
Энергия Еакт разложения кристаллического тетрила равна 159 кДж/моль (38 ккал/моль) (при lg А=13,6), т. е, больше, чем для жидкого или растворенного, примерно на половину теплоты плавления. Данные по тепловому взрыву и по изотермическому разложению тротила имеют значительный разброс; энергию активации его разложения, согласно Сербйнову, можно оценить в 192,6±8,4 кДж/моль (46±2 ккал/моль).
Имеющиеся в литературе эмпирические зависимости k=Aехр (—Еакт/RT) описывают кинетику разложения для исследованного диапазона температур и принятых условий эксперимента. Однако полученные данные, особенно при экстраполяции результатов на другой диапазон температур, следует проверять по методу Серби-нова (вычисление теоретического значения А и использование его при обработке экспериментальных данных).
4. Разложение неорганических окислителей
Перхлорат аммония. Экспериментальные исследования показывают, что термическое разложение твердых неорганических окислителей в первом приближении можно рассматривать как мономолекулярную реакцию, скорость которой подчиняется уравнению Аррениуса. Предэкспоненциальный множитель и энергия активации, по-видимому, зависят от температуры. Поэтому к экстраполяции от более низких температур, при которых измерения проводить значительно удобнее, до температур, возникающих во время горения, нужно относиться с осторожностью. В качестве примера рассмотрим процесс термического разложения перхлората аммония.
Согласно Биркемшоу и Ньюману (1950 г.), разложение начинается вблизи активных центров поверхности, число которых возрастает со временем. Затем процесс разложения распространяется по полусфере от этих центров во внутрь и по поверхности кристалла, пока реакционные зоны не сольются. После этого зона реакции постепенно перемещается по направлению к центру кристалла. Линейная скорость распространения контактной реакционной зоны зависит от температуры по экспоненциальному закону [40],
Очевидно, что скорость разложения перхлората аммония в значительной степени будет зависеть от количества загрязняющих примесей и от характера поверхности кристалла, так как эти факторы влияют на скорость образования активных центров. Кроме того, скорость разложения будет зависеть от размера кристаллических частиц и от глубины реакции, поскольку эти факторы определяют площадь контактной реакционной зоны. Такой сложный характер процесса разложения типичен для твердых веществ. Поэтому к результатам кинетических расчетов процессов в твердой фазе на основании законов, выведенных главным образом для реакций, протекающих в газовой фазе и растворах, надо относиться с большой осторожностью.
Термическое разложение перхлората аммония начинается при температуре около 200 °С [41, 42]. При температурах ниже 300 °С происходит реакция разложения
а при температуре выше 350 °С реакция
Окись азота реагирует с хлором, образуя хлористый нитрозил [33, с. 393]. Согласно данным газового анализа продуктов разложения, уравнение реакции, протекающей при температуре выше 350 °С, имеет вид
При 240°С ромбическая кристаллическая структура перхлората аммония превращается в кубическую, что влияет на процесс разложения. При температуре ниже 240 °С энергия активации реакции разложения равна 124 кДж/моль (29,6 ккал/моль), а при температуре выше 240°С —79 кДж/моль (18,9 ккал/моль). В интервале температур 400—440 °С энергия активации равна 307,3 кДж/моль (73,4 ккал/моль). Поскольку при этих температурах сублимация протекает активнее, чем разложение твердой фазы, более высокие значения энергии активации до некоторой степени обусловлены разложением в паровой фазе. При дифференциальном термическом анализе можно наблюдать экзоэффекты при 270—275 °С (разложение) и выше 400 °С, когда скорость возгонки становится больше скорости разложения в твердой фазе.
За последнее время проведены исследования, уточняющие процесс начального разложения кристаллов перхлората аммония и состав образующихся при этом продуктов. Многие исследователи считают, что низкотемпературное разложение перхлората аммония начинается со стадии диссоциации соли на аммиак и хлорную кислоту [43]. Скорость разложения перхлората аммония обусловлена распадом НС1О4 в решетке соли, что приводит к появлению центров реакции, содержащих хлорную кислоту и продукты ее разложения. В этих центрах происходит превращение перхлората аммония и образование дополнительного количества НС1О4. Эта кислота вызывает образование новых центров реакции на близлежащих дефектах.
Согласно данным [44], центры реакции возникают на глубине ~3 мкм в местах кристалла с повышенной плотностью дислокаций, а развитие процесса разложения сопровождается размножением дислокаций вблизи растущей зоны разложения.
Исследованию роли дислокаций при термолизе NH4C1O4 по-священ ряд работ [45—48]. Однако до сих пор не выяснен вопрос, почему в процессе образования центров реакций активна лишь одна тысячная доля дислокаций, присутствующих в кристалле. Вероятно, это обусловлено неблагоприятным стереохимическим расположением дислокаций. Согласно работе [49], развитие центров реакции можно описать следующим образом. Реакция протекает как на стационарных дислокациях (индукционный период), так и на движущихся (период ускорения развития реакционных центров). Рост центров происходит там, где создаются условия, благоприятные для движения и размножения дислокаций под действием механических напряжений за счет накопления продуктов реакции. Можно предположить, что одной из причин остановки роста зародышей является торможение реакции при накоплении продуктов в зародыше под большим давлением (реакция в замкнутом объеме). Движение дислокаций может облегчить перенос продуктов из зоны реакции.
Особенности начальных стадий низкотемпературного разложения перхлората аммония исследованы также в работе [50], в которой высказывается несколько отличное от [43] мнение о роли НСlO4 при разложении перхлората аммония. Методом потенциометрического титрования и с помощью спектрофотометрии в УФ-области авторы определяли содержание хлора, хлорид-ионов, суммы оксихлоранионов и хлорной кислоты. Было показано, что на ранних стадиях разложения в конденсированной фазе отсутствуют аналитически определяемые количества окислов хлора, а основными продуктами термолиза являются Сl2, НС1 и НСlO4. Сопоставление данных по кинетике накопления продуктов термолиза в конденсированной фазе с кинетикой потери массы показывает, что даже при степени разложения = 0,1÷0,15 доля продуктов распада в конденсированной фазе составляет ~20%, а на ранних стадиях она еще больше. В начале индукционного периода (при 190°С в течение 6*103 с) процесс идет столь медленно, что продукты термолиза обнаружить не удается, но затем начинается быстрый рост содержания С12, НС1 и НСlO4 в конденсированной фазе.
