Подсистема взаимодействия с ERP

Подсистема взаимодействия с ERP должна обеспечивать выполнение следующих функций:

• Обеспечение интеграции АСУ П в общую структуру корпоративного управления дивизиона;

• Обеспечение двунаправленного обмена информацией между АСУ П и ERP;

• Синхронизация нормативно-справочной и паспортной информации;

• Передача результатов деятельности производственных подразделений (ТЭС) в корпоративную ERP.

• Структура и состав АСУ П.

Архитектура АСУ П должна учитывать требования концепции информационной безопасности дивизиона (FASCO - Fortum Automation Security Concept). Концепция по сегментации сети приведена на Рис. 2. Согласно концепции FASCO:

• Доступ из офисной сети в технологическую сеть возможен только через сервера-посредники (такие как Citrix и FTP).

• Доступ из технологической сети в офисную сеть не возможен.

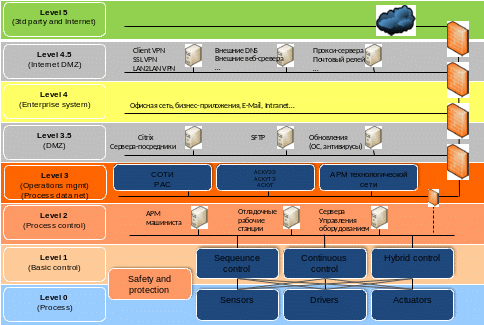

Рис. 2. Концепция FASCO.

Типовая структура комплекса технических средств, необходимых для развертывания АСУ П, представлена на Рис. 3.

В центральном узле АСУ П размещаются основные вычислительные мощности по хранению, обработке и организации доступа к данным. К ним относятся:

• Кластер хранения данных, включая дисковую систему;

• Кластер обработки данных;

• Кластер СУБД;

• Кластер Web-портала.

Кластер хранения данных состоит из двух серверов и отказоустойчивой дисковой системы хранения (Storage Area Network – SAN). Дисковая система подключается к серверам по высокопроизводительному интерфейсу FibreChannel. Кластер хранения осуществляет прием технологической информации от кластеров сбора данных, размещенных в цехах, накопление и хранение данных измерений.

Кластер обработки данных предназначен для выполнения необходимых вычислений над данными.

Для хранения нормативно-справочной и модельной информации используется отдельный кластер СУБД. Кластер СУБД предназначен для хранения НСИ, а также для хранения информационной модели производственного процесса, которая используется подсистемой расчетов, подсистемой отчетов и статистики, подсистемой материальных и энергетических балансов.

Кластер Web -портала является платформой для подсистемы представления информации и используется для организации представления данных в виде таблиц, графиков, мнемосхем, отчетов. В качестве источника технологических данных используется кластер хранения данных, в качестве источника НСИ – кластер СУБД.

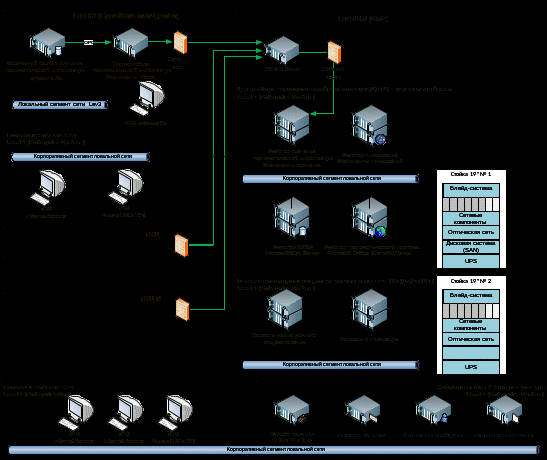

Рис. 3 Типовая структура комплекса технических средств АСУ П.

Данная конфигурация обеспечивает отказоустойчивость технических средств и отсутствие единой точки отказа, неисправность которой привела бы к неработоспособности всей системы или потере данных.

3.22.5.3.13. Оборудование рабочего места.

Для оснащения стандартного рабочего места должно применяться оборудование, выпускаемое в промышленных сериях производителями, занимающими значительную долю соответствующего рынка в течение длительного времени.

Цикл смены производителями моделей оборудования для оснащения стандартного рабочего места должен координироваться с жизненным циклом, принятым в дивизионе для данного оборудования. Рекомендуется применять для автоматизации функций стандартного рабочего места, не требующих выделенного доступа одного пользователя (печать, сканирование и др.), высокопроизводительное разделяемое оборудование. Рекомендуется применять оборудование, имеющее гарантию производителя на весь жизненный цикл использования.

3.22.5.3.14. Пакет программного обеспечения рабочего места.

Все стандартное программное обеспечение, используемое на рабочих местах сотрудников дивизиона, должно быть выпущено производителями, занимающими значительную долю соответствующего рынка в течение длительного времени. Количество используемых версий стандартного ПО должно быть сведено к минимуму.

Все стандартное ПО должно иметь поддержку производителя.

Все стандартное ПО должно иметь русскоязычный интерфейс.

Все стандартное ПО должно иметь форматы хранения данных, соответствующие стандартам де-факто и иметь средства экспорта данных в другие распространенные форматы данных.

Все компоненты стандартного ПО должны иметь возможность обмена данными друг с другом с максимальным сохранением их формата.

3.22.5.3.15. Программные средства корпоративного информационного обмена.

Системы корпоративного информационного обмена должны быть выбираться из ряда выпускаемых производителями, занимающими значительную долю соответствующего рынка в течение длительного времени.

Для реализации одной функции корпоративного информационного обмена в дивизионе должно использоваться одно и то же программное обеспечение.

Рекомендуется использовать системы корпоративного информационного обмена, не использующие специализированного клиентского программного обеспечения (ПО), за исключением компонентов стандартного ПО рабочего места.

Должна обеспечиваться автоматическая синхронизация справочной информации о пользователях между всеми системами корпоративного информационного обмена.

Определение прав доступа к общим информационным ресурсам должно производиться автоматически по данным единой учетной записи пользователя в корпоративной сети.

3.22.5.3.16. Сети передачи данных.

Сети передачи данных должны строиться с использованием оборудования и программного обеспечения, выпускаемого в промышленных сериях производителями, занимающими значительную долю соответствующего рынка в течение длительного времени.

Сети передачи данных должны использовать протоколы и интерфейсы, соответствующие международным и российским стандартам.

Для построения корпоративных сетей должны использоваться как общедоступные, так и выделенные каналы с применением соответствующих средств зашиты информации. Рекомендуется использовать для сетей передачи данных общие с системами связи каналы.

Линии связи, соединяющие ТЭС с объектами электроэнергетики, предназначены для обеспечения информационного взаимодействия:

1) корпоративной системы обществ дивизиона;

2) технологических систем и штатного персонала ТЭС (автоматика, диспетчера, и др.) с объектами и субъектами ЕЭС через линии привязки (присоединения) к ЕНЭС (подстанции, центры управления, предприятия);

3) с абонентами сети общего пользования РФ.

Линии связи являются составной частью Единой технологической сети связи электроэнергетики (ЕТССЭ). Развитие линий связи в составе ЕТССЭ направлено на повышение качества и надежности их функционирования, полную цифровизацию, внедрение перспективных технологий, расширение объема телекоммуникационных услуг (речь, видео, данные), обеспечение возможности передачи возрастающего объема информации на объекты электроэнергетики.

Перспективные линии связи должны иметь в своем составе линейно кабельные сооружения, системы управления и цифровое оборудование: ВОЛС, беспроводной связи, ВЧ связи.

С целью организации взаимодействия технологических систем управления электроэнергетики в условиях оптового рынка электроэнергии на ТЭС в соответствии с нормами технологического проектирования должны быть помещения для размещения оборудования ЕТССЭ. Планы реконструкции и нового строительства линий связи должны быть взаимоувязаны с планами создания.

3.22.5.3.17. Бизнес-приложения.

Для автоматизации и информационной поддержки бизнес-процессов рекомендуется применять стандартные программные комплексы, выпускаемые производителями, занимающими значительную долю соответствующего рынка в течение длительного времени. Рекомендуется применять комплексные информационные системы, позволяющие обеспечить потребности в информатизации групп бизнес-процессов, соответствующих областям управленческой деятельности (управление активами EAM, управление планированием ресурсов ERP и т.д.).

При выборе и построении новых информационных систем следует обеспечивать совместимость и обмен информацией с существующими системами через стандартные программные интерфейсы. При необходимости использования общих данных различными системами должно быть точно определено, какой из систем они формируются и как осуществляется синхронизация данных.

Бизнес-приложения должны обеспечивать представление справочных и отчетных данных в форматах, используемых компонентами стандартного ПО рабочих мест пользователей.

Предпочтение должно отдаваться системам, не использующим специализированно клиентского ПО за исключением компонентов стандартного ПО рабочего места.

Заказное ПО может применяться только для автоматизации деятельности, специфичной для системы управления обществ дивизиона.

Заказное ПО может применяться только при следующих условиях:

- передача вместе с ПО лицензии на систему разработки;

- передача ПО вместе со средой разработки;

- передача исходных кодов;

- детальное документирование ПО, позволяющее внесение изменений другим квалифицированным исполнителем помимо разработчика.

Если данные, используемые бизнес-приложениями, могут быть сформированы на основе информации, генерируемой системами АСУ ТП, рекомендуется обеспечивать автоматическую загрузку данных из АСУ ТП с исключением ручного ввода.

3.22.5.3.18. Комплексная система безопасности.

Комплексная (интегрированная) система безопасности – совокупность технических средств, предназначенных для построения систем охранной и пожарной сигнализации, систем управления противопожарной автоматикой и пожаротушения, телевизионного наблюдения, контроля и управления доступом, и обладающих технической, информационной, эксплуатационной совместимостью и связанных единой управляющей программой (системой сбора и обработки информации).

Комплексная система состоит из:

- системы охранной телевизионной, с автоматическими рабочими местами (далее – АРМ) операторов;

- системы управления противопожарной автоматикой и пожаротушения;

- системы контроля управления доступом с АРМ оператора и АРМ «Бюро пропусков;

- системы автоматической пожарной сигнализации и оповещения при пожаре с АРМ;

- системы электроснабжения основным и резервным электропитанием систем комплекса;

- рабочего и аварийного освещения.

Проектирование и внедрение комплексных систем безопасности производится специализированными организациями, имеющими соответствующие лицензии и сертификаты, а также штат квалифицированных специалистов.

Оборудование систем безопасности должно быть сертифицировано соответствующими органами Российской Федерации, программное обеспечение должно иметь соответствующие лицензии.

3.22.6. Тепломеханическое оборудование.

Рекомендуется применять современное тепломеханическое оборудование отечественного или иностранного производства, согласно таблицы (указанный перечень производителей, а также тип применяемого оборудования по производителям не ограничивается данным перечнем):

3.22.6.1. Котлоагрегаты.

Рекомендуется применять: котлоагрегаты работающие на широком диапазоне топлив, соответствующие современным экологическим требованиям и обеспечивающие диапазон регулирования производительности от 30 до 100% без изменения состава работающего оборудования.

Запрещается применять:

- устаревшее оборудование не соответствующее современным требованиям.

3.22.6.1.1. Угольные котлы.

Граничные характеристики:

3.22.6.1.2. Газомазутные котлы.

Граничные характеристики:

3.22.6.2. Котлы-утилизаторы.

Граничные характеристики:

3.22.6.3. Паровые турбины.

Рекомендуется применять: турбины с высокой степенью маневренности в широком диапазоне нагрузок при большом межремонтном периоде и сроком службы не менее 30 лет.

Характеристики
