Распределение рангов приоритета заявок

Источником заявок на выполнение операций являются:

- заявок ЗАПР1 – импульсы запроса ИЗ – А;

- заявок ЗАПР2 – запросы от ВчУ ( одновременное поступление сигналов СРК ВчУ и ЗВчУ ), сигналы выключения обмена ВО – А и операции второй группы по выполнению негрупповых команд программ каналов, по выполнению команды ПУСК КАНАЛА;

- заявок ЦД – последняя операция групповой команды с признаком цепочки данных и операция по выполнению цепочки данных ( за исключением подготовительной операции групповой команды ).

4.4. Адресация УО.

Устройство обмена может обращаться к любой ячейке ОЗУ или ДЗУ. Для этого полный адрес ячейки ЗУ, состоящий из адреса модуля ЗУ и адреса ячейки модуля, формируется из содержимого базы и адреса, задаваемых в командах УО. Имеются две базы: база обмена БО, задаваемая в 10 – 12 разрядах команд ПУСК КАНАЛА, БЕЗУСЛОВНЫЙ ПЕРЕХОД КАНАЛА, в 10 – 12 разрядах второго слова групповых команд с конфигурацией и используемая для формирования адреса данных при выполнении групповых команд, и база Б, задаваемая в 13 – 15 разрядах некоторых команд и используемая для формирования адресов команд либо адресов операндов для негрупповых команд. Полный адрес ячейки ЗУ формируется путем склейки базы с 17 – 30 разрядами поля адреса в команде ( в 16-м разряде поля адреса находится признак ОЗУ/ДЗУ ). База размещается со стороны старших разрядов адреса.

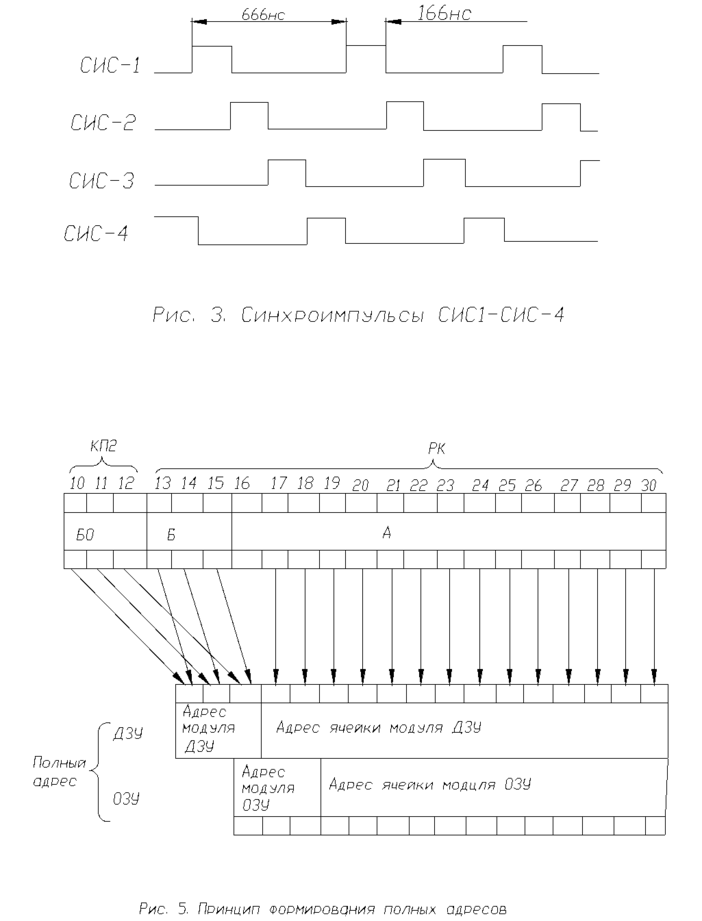

Так как СВ может иметь в своем составе до 7 блоков ОЗУ по 4096 слов и до 8 блоков ДЗУ по 8192 слова, то полный адрес для ОЗУ и ДЗУ состоит из разного количества разрядов. Принцип формирования полных адресов показан на рис. 5.

В отличие от баз адресная часть А ( за исключением 16 разряда) может модифицироваться с шагом, равным "+1".

В первом блоке ОЗУ за устройством обмена и за каждым каналом закреплена одна ячейка. В табл. 2 указано содержимое младших разрядов адреса при обращении в эти фиксированные ячейки. Остальные разряды адреса нулевые.

Таблица 2

Адреса фиксированных ячеек

№ КАН – номер канала в двоичном коде;

№ УО – номер УО ( задается установкой соответствующих перемычек на ответной части разъема ШЗ стойки СВ ).

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Назначение УО СВ.

2. Технические характеристики УО.

3. Состав УО по структурной схеме.

4. Структура команд УО.

5. Групповые и негрупповые команды.

6. Взаимодействие УО с ВчУ, УК и ЗУ.

7. Взаимодействие УО с абонентами.

8. Приоритет в обслуживании абонентов.

9. Адресация УО.

ЗАДАНИЕ НА САМОПОПОДГОТОВКУ:

1. Изучить назначение, состав УО и технические характеристики.

2. Изучить систему команд УО.

3. Изучить принцип работы УО по структурной схеме.

ЛИТЕРАТУРА: СВ. Техническое описание. Часть 2. ЭП3.031.189.ТО1.

Разработал: преподаватель ВК №1 О. В. Ковылов

Методическая разработка обсуждена и одобрена на заседании военной кафедры №1.

Протокол №____ от «___»__________________201__г.

Преподаватель ВК №1 О.Ковылов
