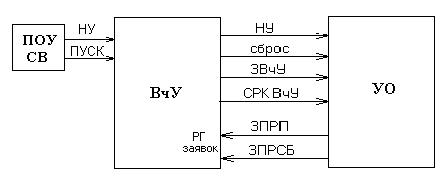

Рис.4. Схема обмена сигналами ВчУ – УО
Структурная схема СВ. Взаимодействие элементов ПОУ СВ с ВчУ.
Взаимодействие ПОУ СВ с ВчУ производится по сигналам и признакам, выработанным ПОУ СВ при включении питания или при нажатии на нём соответствующих клавиш, а также по сигналам, обеспечивающим индикацию состояния основных регистров ВчУ ( Рг ВчУ ) на индикационном поле ПОУ СВ.
С ПОУ на ВчУ выдаются 14 сигналов, которые формируются при нажатии соответствующих клавиш.
С помощью клавиш, расположенных на ПОУ СВ, можно производить «останов» или прерывание программы по номеру команды, чтению ( записи ) из (в) ячейку с заданным адресом. Из ВчУ на ПОУ поступает 36 потенциалов, обслуживающих работу лампочек « индикация » состояния основных Рг ВчУ.
Выполнение программ может производиться в автоматическом и однокомандном режимах. Для установки автоматического режима необходимо установить клавиш АВТОМ в нажатое состояние, для покомандного режима этот клавиш установить в отжатое состояние. В автоматическом режиме запущенная программа исполняется до появления в программе команды ОСТАНОВ или до тех пор, пока оператор не нажмёт клавиш ОСТ или НУ.
При покомандном режиме нажатая клавиша ПУСК вызывает исполнение только одной команды программы ВЧУ. Работа УО от состояния клавиша АВТОМ не зависит и всегда происходит в автоматическом режиме.

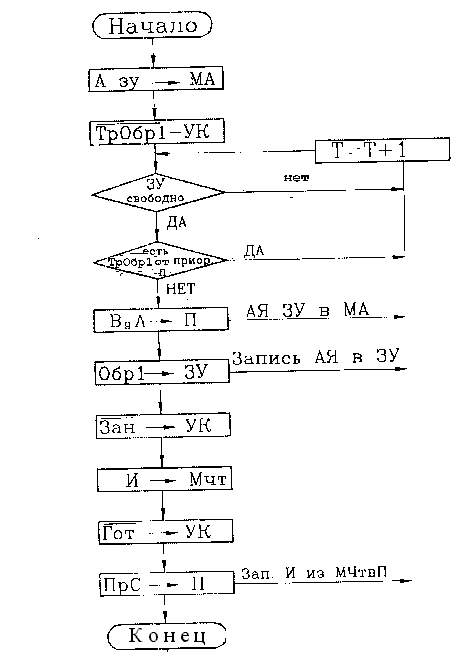

Рис.5. Алгоритм взаимодействия устройств СВ в режиме “Чтение”

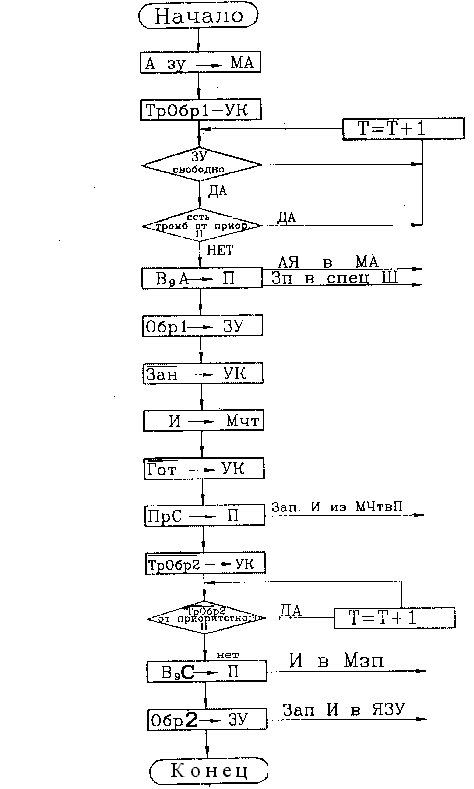

Рис.6. Алгоритм взаимодействия устройств СВ в режиме “Модифицированная запись”.
КОНТРОЛЬНЫЕ ВОПРОСЫ:
-
Назначение, состав, технические характеристики СВ.
-
Взаимодействие элементов СВ по структурной схеме в режиме «Чтение».
-
Взаимодействие элементов СВ по структурной схеме в режиме «Модифицированная запись».
-
Взаимодействие ВчУ с УО.
-
Взаимодействие ПОУ СВ с ВчУ.
ЗАДАНИЕ НА САМОПОДГОТОВКУ:
Изучить материал занятия.
ЛИТЕРАТУРА. Специализированный вычислитель. Шкаф П.
Техническое описание . (часть 1)
Разработал: преподаватель ВК №1 О. В. Ковылов
Лекция обсуждена и одобрена на заседании ВК № 1 .
Протокол №____ от " ___ " _____________ 201__ года
Преподаватель ВК №1 О.Ковылов
