В режиме хранения на входах VE всех микросхем 134РУ6 - уровень логической «1». Режим хранения информации характеризуется большим выходным сопротивлением, это позволяет объединить микросхемы 134РУ6 по выходу, организовать проводное ИЛИ.

Таблица истинности микросхемы 134РУ6 представлена табл. 1.

Таблица 1

3. Назначение, состав блока ДЗУ-Э-8К-М. Взаимодействие элементов блока ДЗУ-Э-8К-М по структурной схеме.

3.1. Назначение, состав блока ДЗУ-Э-8К-М.

Долговременное запоминающее устройство (ДЗУ) с электрической перезаписью информации предназначено для хранения программ, подпрограмм и различных констант (рис. 6).

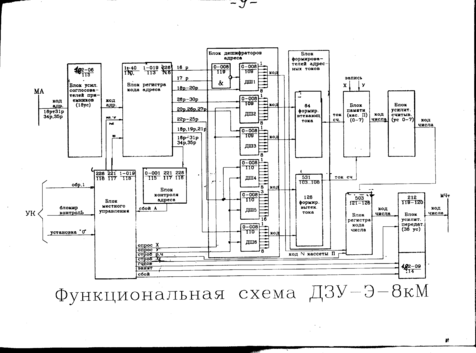

Рис. 6. Структурная схема ДЗУ-Э-8к-М.

ДЗУ рассчитано на хранение и выдачу 8192 36-разрядных чисел с временем выборки числа 1,2 мкс и минимальным циклом обращения 1,5 мкс.

Входы, служащие для приема кода адреса, а также выходы ДЗУ-Э-8К-М согласованы с взаимодействующими элементами СВ кабелем, имеющим волновое сопротивление 75 Ом.

ДЗУ-Э-8К-М конструктивно выполнено в виде одного двухъярусного блока. Конструкция ДЗУ обеспечивает замену всех ТЭЗов, кассет и источников напряжения, а также доступ к монтажу блока.

На лицевой панели блока расположены лампочки индикации, контрольные гнезда, разъемы для связи с другими устройствами.

Разъемы предназначены:

• Ш27 - для подачи входных сигналов управления «Обращение-1», «Блокир. Контроль», «Установка 0», кода адреса выбираемого числа;

• Ш28 - для выдачи кода считанного числа и сигналов «Готов», «Сбой», «Занят».

Лампочки индикации Л1 и Л2 служат для сигнализации исправности источников напряжения СН-152, расположенных в блоке ДЗУ-Э-8К-М.

Гнезда Г1, Г2 и Г3 служат для контроля сигналов «Опрос Х», «Опрос Y» и «Строб РгЧ», соответственно.

ДЗУ состоит из следующих функциональных блоков (узлов):

• усилители-согласователи приемников (УСогл.1);

• регистр кода адреса (РгА);

• схема контроля адреса (К);

• схема дешифраторов адреса (ДШ);

• схема формирователей адресных токов (Ф);

• накопитель (8 кассет П: 5, 6, 7-ая кассеты - тестовые, остальные - рабочие);

• усилители считывания (УС);

• регистр кода числа (РгЧ);

• блок местного управления (БМУ);

• усилители-согласователи передатчиков (Усогл.2).

Усилители-согласователи приемников (Усогл.1) служат для приема из магистрали адреса сигналов кода адреса и кода контроля адреса. Принятые сигналы усиливаются до величины, достаточной для работы с микросхемами 133-й серии. Схема состоит из 18 усилителей-согласователей приемников.

Регистр кода адреса (РгА) служит для хранения принятых кода адреса и кода контроля адреса. Схема состоит из 18 D-триггеров.

Схема контроля адреса (К) служит для контроля кода адреса по mod2. В случае несоответствия кода адреса контрольному коду схема К вырабатывает сигнал «Сбой А».

Схема дешифраторов адреса (ДШ) служит для преобразования двоичного кода адреса в 6 групп позиционного кода.

Преобразование кода адреса с 18-го по 20-й разряды осуществляется с целью выбора одной из восьми кассет П и одной из восьми кассет УС.

Преобразование кода адреса 20-го и с 26-го по 30-й разряды осуществляется с целью выбора одного из 64 адресных формирователей втекающего тока в схеме Ф.

Преобразование кода адреса 18, 19-го и с 21-го по 25-й разряды осуществляется с целью выбора одного из 128 адресных формирователей вытекающего тока в схеме Ф.

Схема формирователей адресных токов (Ф) служит для организации опроса схемы памяти П по любому из 8192 адресов. Состоит из схем второй ступени дешифрации, 64 формирователей втекающих токов и 128 формирователей вытекающих токов.

Накопитель памяти (П) служит для записи и хранения 8192 36-разрядных слов. Состоит из восьми кассет памяти (П0…..П7). Каждая кассета П включает в себя диодный дешифратор третьей ступени, ферритовые запоминающие элементы биакс с системой шин для записи, опроса и считывания.

Усилители считывания (УС) служат для приема считанной с накопителя памяти информации и усиления принятых сигналов. Схема состоит из восьми кассет усилителей считывания. Каждая кассета УС содержит в себе 36 усилителей считывания, конструктивно размещенных на двух платах.

Регистр кода числа (РгЧ) служит для приема и хранения кода числа с кассеты УС. Регистр числа состоит из 36 строк на восемь направлений, 36 D-триггеров и схемы стробирования.

Блок местного управления (БМУ) служит для приема управляющих сигналов от устройства управления каналом (УК): «Обращение-1», «Установка 0», «Блокир. Контроль» и выработки сигналов управления остальными функциональными блоками ДЗУ. БМУ вырабатывает по сигналу «Обращение-1» следующие сигналы: УСТ.0 РгА, ЗП РгА, «Опрос Х», «Опрос Y», «Строб Рг числа», «Строб Ч», «Занят», «Сбой», «Готов». БМУ состоит из 38 схем задержки, двух одновибраторов и 15 схем выработки сигналов управления и индикации.

Усилители-согласователи передатчиков (УСогл.2) служат для передачи кода числа в магистраль чтения, а также сигналов «Занят», «Сбой», «Готов» в устройство управления каналами (УК). Код числа передается в МЧт по сигналу «Строб Ч». Блок УСогл.2 состоит из 39 усилителей-согласователей и 36 схем стробирования. Сигналы «Готов», «Занят» и «Сбой» передаются в УК через три усилителя-согласователя, нестробируемые сигналами «Строб Ч».

3.2. Взаимодействие элементов блока ДЗУ-Э-8К-М по структурной схеме.

ДЗУ работает в режиме «Чтение». Перед началом работы на БМУ ДЗУ-Э-8К-М через разъем Ш27 может быть подан сигнал «Установка 0». По этому сигналу БМУ вырабатывает сигнал Уст.0 РгА, который поступает на РгА и сбрасывает его в исходное состояние. Сигнал «Установка 0» может на ДЗУ не подаваться, так как РгА устанавливается в «0»-состояние по сигналу Уст.0. РгА, выработанному по сигналу «Обращение-1».

Сигнал «Блокир. Контроль» подается на БМУ от УК в случае необходимости блокировки контроля кода адреса.

Режим чтения информации, хранящейся в ДЗУ, начинается с приходом на БМУ сигнала «Обращение-1», а на УСогл.1 - с разъема Ш27 кода адреса, который поступает на РгА.

По сигналу «Обращение-1» БМУ вырабатывает управляющие сигналы: УСТ.0 РгА, ЗП РгА, РгА, «Опрос Х», «Опрос Y», «Строб РгЧ», «Строб Ч», «Сбой», «Занят», «Готов».

По сигналу ЗП РгА, поступающему на РгА, происходит запись кода адреса и кода контроля адреса. С РгА код адреса и код контроля адреса поступают на схему контроля К и на схему дешифраторов.

Схема К, в случае несоответствия кода адреса контрольному коду, вырабатывает сигнал «Сбой А», по которому БМУ вырабатывает сигнал «Сбой». В случае прихода на БМУ сигнала «Блокир. Контроль» сигнал «Сбой» не вырабатывается.

Схема дешифраторов функционально состоит из шести дешифраторов, которые преобразуют код адреса в шесть групп позиционного кода.

Разряды кода адреса с 18-го по 20-й управляют выбором одной из восьми кассет П. Выбор кассеты П и УС осуществляется в регистре кода числа.

Разряды кода адреса с 21-го по 30-й управляют выбором одного из 1024 слов в одной из кассет П.

16-й и 17-й разряды кода адреса поступают на схему совпадения. С выхода схемы совпадения сигнал поступает на вход управления ДШ-1. По этому сигналу на выходе ДШ-1 вырабатывается код, который поступает на РгЧ и выбирает информацию с одной из кассет УС.

Разряды кода адреса с 28-го по 30-й поступают на входы второго дешифратора ДШ-2, а 26, 27 и 20-й разряды поступают на входы третьего дешифратора ДШ-3.

По сигналу «Опрос Х», поступающему на входы управления ДШ-2 и ДШ-3, вырабатывается код, который поступает на схему Ф и включает один из 64 формирователей втекающего тока.

Разряды кода адреса с 22-го по 25-й поступают на входы четвертого и пятого дешифраторов ДШ-4, ДШ-5.

Разряды кода адреса 18…21-й поступают на вход шестого дешифратора ДШ-6.

По сигналу «Опрос Х», поступающему на входы управления ДШ-4, ДШ-5, ДШ-6, вырабатывается код, который поступает на вход схемы Ф и включает один из 128 формирователей вытекающего тока. Ток опроса, выбранный по сигналу «Опрос Y», пройдя по выбранным цепям опроса со схемы Ф на накопитель П и обратно на схему Ф, возбуждает запоминающие элементы одной из кассет П. Сигналы с опрошенной кассеты П поступают на соответствующий усилитель считывания. С УС код считанного числа поступает на РгЧ, в котором осуществляется выбор кассеты УС по сигналам с ДШ-1 и временная селекция считанного числа по сигналу с БМУ «Строб РгЧ».

С РгЧ код числа поступает на УСогл.2. По сигналу «Строб Ч», поступающему с БМУ на УСогл.2, происходит выдача кода считанного числа в магистраль чтения. На УСогл.2 с БМУ поступают сигналы «Занят», «Готов» и, в случае сбоя адреса и отсутствия сигнала «Блокир. Контроль», сигнал «Сбой», которые подаются в устройство управления каналом.

Контрольные вопросы:

1. Классификация запоминающих устройств.

2. Характеристики запоминающих устройств.

3. Условные обозначения разновидностей ЗУ.

4. Работа ЗУ по структурной схеме.

5. Назначение, состав, технические характеристики блока ЗУ-02.

6. Работа блока ЗУ-02 по структурной схеме.

7. Назначение, состав, технические характеристики блока ДЗУ-Э-8к-М.

8. Взаимодействие элементов блока ДЗУ-Э-8к-М по структурной схеме.

Задание на самоподготовку:

1. Изучить классификацию запоминающих устройств.

2. Изучить взаимодействие элементов блока ЗУ-02 по структурной схеме.

3. Изучить взаимодействие элементов блока ДЗУ-Э-8к-М по структурной схеме.
