Лабораторная работа №1. Использование программы МВТУ 3.7 для исследования на ПЭВМ автоматических систем управления и регулирования

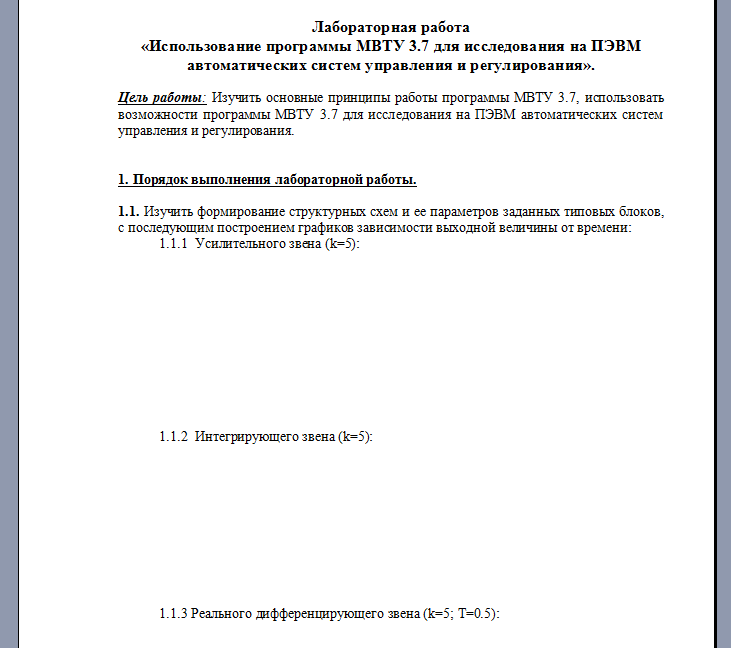

1.1. Изучить формирование структурных схем и ее параметров заданных типовых блоков, с последующим построением графиков зависимости выходной величины от времени:
1.1.1 Усилительного звена (k=5):
1.1.2 Интегрирующего звена (k=5):
1.1.3 Реального дифференцирующего звена (k=5; Т=0.5):

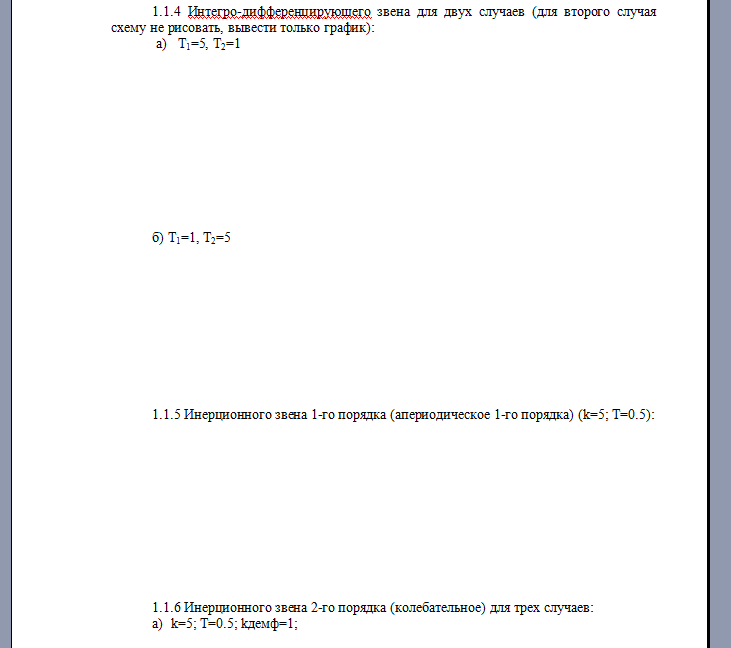

1.1.4 Интегро-дифференцирующего звена для двух случаев (для второго случая схему не рисовать, вывести только график): а) Т1=5, Т2=1 б) Т1=1, Т2=5
1.1.5 Инерционного звена 1-го порядка (апериодическое 1-го порядка) (k=5; Т=0.5):
1.1.6 Инерционного звена 2-го порядка (колебательное) для трех случаев: а) k=5; Т=0.5; kдемф=1; б) k=5; Т=0.5; kдемф=0; в) k=5; Т=0.5; kдемф=0.3
