Исследование характеристик линейной системы автоматического регулирования (САР) напряжения на шинах подстанции потребителя
Новинка
Описание
Произвести анализ динамических свойств системы автоматического регулирования (управления), заданной структурной схемой, представленной на рисунке 1.
![]()
Рисунок 1 - Структурная схема исследуемой САР, где, передаточные функции объекта управления (ОУ), исполнительного механизма (ИМ), датчика (Д) и корректирующего устройства (КУ).
1. Определить передаточную функцию замкнутой САР. Вычислить параметры всех ее структурных элементов.

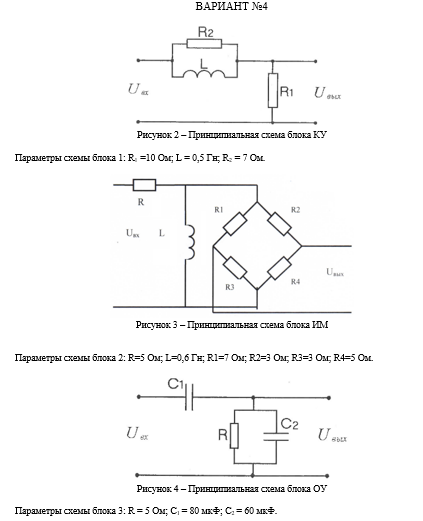

Примечание: передаточные функции блоков структурной схемы определить:
3. Оценить устойчивость САР, используя критерий Гурвица и переходные характеристики замкнутой САУ.
4. Определить показатели качества САР по переходным характеристикам замкнутой САР.
![]()
Рисунок 1 - Структурная схема исследуемой САР, где, передаточные функции объекта управления (ОУ), исполнительного механизма (ИМ), датчика (Д) и корректирующего устройства (КУ). 1. Определить передаточную функцию замкнутой САР. Вычислить параметры всех ее структурных элементов.
Примечание: передаточные функции блоков структурной схемы определить:
- используя законы Кирхгофа;
- используя передаточные функции отдельных типовых звеньев и правила эквивалентных преобразований соединений звеньев.
3. Оценить устойчивость САР, используя критерий Гурвица и переходные характеристики замкнутой САУ.
4. Определить показатели качества САР по переходным характеристикам замкнутой САР.
Характеристики курсовой работы
Учебное заведение
ПНИПУВариант
Просмотров
1
Качество
Идеальное компьютерное
Размер
289,13 Kb
Список файлов
4 Вариант new
4 Вариант.docx
4.mrj
4.mr~
4.xmcd
