2. Для всех элементов группы выполняется ассоциативный закон a(bc) = (ab)c,
3. В группе существует единичный элемент lG, так что для любого элемента aG, 1a = a1=a.
4. Для любого элемента aG существует обратный элемент а-1, так что
a-1a=aa-1=l.
Нетрудно увидеть из табл. 1.6.1, что группа 32 удовлетворяет всем четырем аксиомам. Группы полностью задаются своими таблицами умножения, которые имеются в любом пособии по рентгеноструктурным свойствам материалов. В международной символике пишутся только порождающие группу элементы симметрии — плоскости или оси. Порядок записи будет рассмотрен ниже, после обсуждения понятия сингонии.
Если рассматривать классы кристаллов с общими характерными особенностями симметрии, формами роста, симметрией физических свойств, их можно разделить по категориям, системам и сингониям. Определим единственное, не повторяющееся в кристалле направление как «особенное» или единичное. В зависимости от числа особенных направлений кристаллы разделяются на три категории:
1. Высшая категория — нет особенных направлений, есть несколько осей симметрии выше двух (куб). Свойства таких кристаллов в симметрически эквивалентных направлениях должны быть схожи, поэтому изотропность таких материалов достаточно высока..
2. Средняя категория — есть одно особое направление, совпадающее с единственной осью симметрии порядка 3, 4, 6. Физические свойства вдоль единичного направления резко отличаются от аналогичных свойств в любом другом направлении.
3. Низшая категория — несколько особенных направлений, нет осей порядка выше чем 2. Эти кристаллы наименее симметричны и характеризуются наибольшей анизотропией свойств.
По характерным признакам симметрии и по сочетаниям осей три категории можно разделить на семь систем или нашесть сингоний. Это распределение сведено в табл. 1.6.2, а направления и углы даны на рис. 1.6.3.
Понятие сингоний совпадает с понятием системы для всех систем, кроме тригональной и гексагональной. Разделение на сингоний определяет выбор кристаллографической системы координат и характеризующей ее тройки базисных векторов а, b, с,, , .

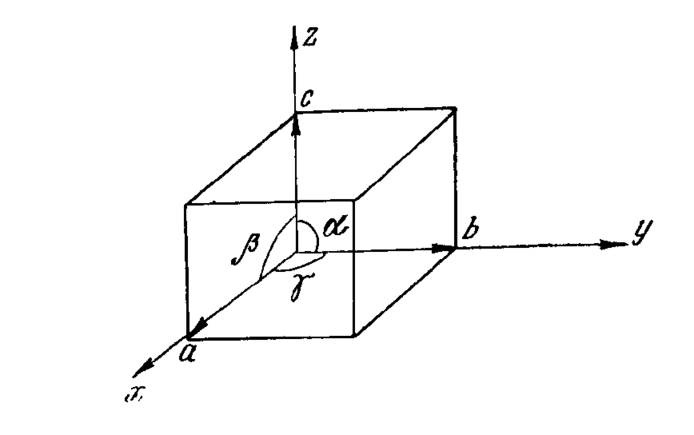

Р
ис. 1.6.3. Взаимное расположение осей и углов
Как следует из табл. 1.6.2, кристаллографические оси координат всегда выбираются по осям симметрии или по нормалям к плоскостям симметрии. Если нет соответствующих элементов симметрии оси координат, выбираются по ребрам кристаллического многогранника или по рядам кристаллической решетки.

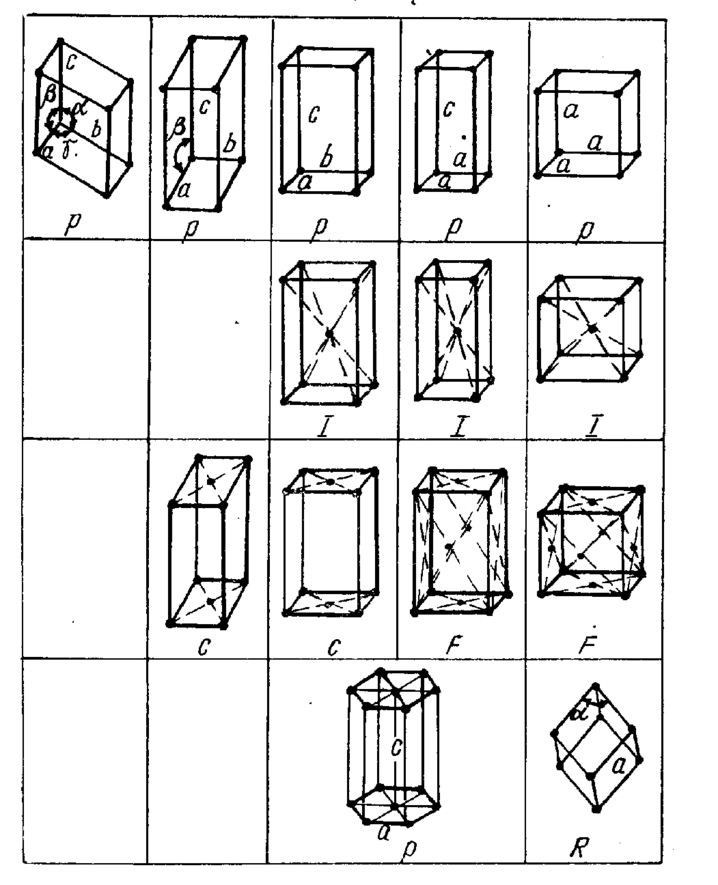

Если рассматривать расположение атомов в соответствующих местах элементарных ячеек, характеризующих соответствующий класс симметрии, то можно показать, что, исходя из примитивных ячеек шести сингоний и размещая атомы только по вершинам, а затем добавляя их в центры граней или в центр ячейки, любая кристаллическая структура может быть представлена одной из 14 решеток Бравэ. (табл. 1.6.2). Элементарная ячейка в решетках Бравэ такая, что ее симметрия соответствует симметрии всей решетки, число прямых углов и равных сторон максимально, а объем ячейки минимален. Схема решеток Бравэ дана на рис. 1.6.4. В структуре реальных кристаллов решетки Бравэ могут быть вставлены одна в другую, т. е. в общем случае кристалл описывается несколькими решетками Бравэ. Если все атомы в кристалле образуют одну решетку Бравэ, то каждая элементарная ячейка содержит по одному атому, если же несколько решеток, то по одному атому от каждой решетки.
Если рассматривать симметрию всего кристалла, необходимо к конечным преобразованиям симметрии, входящим в точечную группу симметрии, добавить еще бесконечные сим-
метрические преобразования: трансляцию, плоскость скользящего отражения, винтовые оси. Таким образом, можно получить 230 пространственных (Федоровских) групп симметрии.
Таблица 1.6.2
Категории | Кол-во единичных направлений | Сингония | Система | Характерная симметрия | Форма элементарной ячейки | Оси координат | Принятое расположение осей | Порядок позиций в символах точечных групп Позиции в символе | Правила записи символа пространственной группы Позиции | Параметры характеризующие вещество | |||||
I | II | III | I | II | III | IV | |||||||||
Низшая | Несколько | Триклинная | Триклинная | Нет | Косоугольный параллелепипед | abc 900 | По ребрам кристалла c<b<a | Один символ, соответствующий любому направлению в кристалле | Имеющий элемент симметрии | a:b:c, ,, | |||||
Моноклин-ная | Моноклин-ная | Ось 2 или плоскость симметрии | Прямая призма с параллелограммом в основании | abc ==900 | 1.Ось Y вдоль оси 2 или нормальны к плоскостиm, | Ось 2 или нормаль к m вдоль оси Х2 (первая установка) или вдоль оси Х3 (вторая установка) | Имеющий элемент симметрии | Плоскость, нормальная к оси 2 | a:b:c, | ||||||
2.ОсьZ вдоль оси 2 или нормальны к m, c<b<a | 2 или 21 | a:b:c, | |||||||||||||
Ромбическая | Ромбическая | Три оси 2 или три плоскости симметрии | Прямоугольный параллелепипед | a ===900 | Оси параллельны 2 или нормальны к m, c<b<a | Оси 2 или нормали к m вдоль Оси Х1 оси Х2 оси Х3 | Плоскость нормальная или ось, Параллельная Оси X Оси Y ОсиZ | a:b:c | |||||||
Средняя | Одно | Гексагональная | Гексагональная (тригональная) | Призма с основанием в форме ромба с углом 1200 | а=bс ===900 =1200 | Главная ось параллельна Z, остальные в плоскости XY | Главная ось симметрии | Ось 2 или нормали к m вдоль | Ось высшего порядка (и плоскость нормальная к ней | Координатная плоскость или ось | Диагональная плоскость или ось | c:a | |||
Тетрагональная | Тетрагональная | Призма с квадратным основанием | а=bс ===900 | Координатных направлений | Диагональных направлений | ||||||||||
Высшая | Нет | Кубическая | Кубическая | Четыре оси 3 | Куб | а=b=с ===900 | Координатные элементы симметрии | 3 | Диагональные элементы симметрии | Координатные плоскости или оси | 3 | Диагональные плоскости или оси | a |
1.7. Тензоры
Определим тензор как величину, которая связывает между собой два вектора, причем каждый вектор характеризует определенную физическую величину. Допустим, что нам надо установить связь между электрическим полем в кристалле и плотностью тока (т.е. силой тока на единицу площади поперечного сечения, перпендикулярного току). Электрическое поле описывается вектором Е, плотность тока — вектором J. В кристалле компоненты вектора J по трем, взаимно перпендикулярным осям OX1 , ОХ2, OX3, которые мы обозначим через J1 , J2 , и J3, связаны с компонентами вектора Е по этим же осям так, что каждая из компонент J1 , J2 , J3 линейно зависит от всех трех компонент E1 , E2 , E3. Это принято записывать так
J1=11E1 + 12E2 + 13E3;
J2=21E1 + 22E2 + 23E3; (1.7.1)
J3=31E1 + 32E2 + 33E3;
Девять величин 11 ,12, 13,21,22,23,31,32,33 называют компонентами тензора электропроводности. Этот тензор связывает между собой векторы E и J. Все уравнения (1.7.1) можно записать
J= E, (1.7.2)
Где — величина, на которую надо умножить вектор Е, чтобы получить вектор J. Если тензор связывает между собой два вектора таким образом, то он называется тензором второго ранга или второй валентности. Такими же тензорами, как тензор электропроводности, выражаются многие физические свойства (табл. 1.7.1). Подобные тензоры называются материальными тензорами.
Кроме того, существуют полевые тензоры, причем два из них особенно важны: тензор напряжений и тензор деформаций. Тензор напряжений связывает между собой вектор силы, действующей на единицу площади, и ориентацию этой элементарной площадки в напряженном теле. Тензор деформации связывают смещение точки в деформированном теле с положением этой точки.
Таблица 1.7.1
Тензор | Векторы, связываемые тензором | |
Электропроводность | Напряженность электрического поля | Плотность тока |
Теплопроводность | Градиент температуры отрицательный) | Плотность теплового потока |
Коэффициент диффузии | Градиент концентрации (отрицательный) | Поток атомов |
Диэлектрическая проницаемость | Напряженность электрического поля | Электрическая индукция |
Диэлектрическая восприимчивость | Напряженность электрического поля | Электрическая поляризация |
Магнитная проницаемость | Напряженность магнитного поля | Магнитная индукция |
Магнитная восприимчивость | Напряженность магнитного поля | Интенсивность намагничивания |
Если нам известны компоненты вектора, например Р по некоторой ортогональной системе координат (OX1,OX2, ОХ3), часто требуется знать, каковы компоненты того же вектора в другой системе координат (ОХ1', ОХ2', ОХ3'), тоже ортогональной и имеющей общее начало с первой системой координат. Сначала надо определить, как связаны между собой эти две системы осей. Представим эту связь в виде таблицы косинусов углов между каждой из осей новой системы и каждой из трех осей старой системы (табл. 1.7.2).
