Текст из файла (страница 45)

Рис. 24. Слева - наложение электродов при стандартных отведениях электрокардиограммы (I—III) и формы ЭКГ, получаемых при этих отведениях. Справа - места наложения электродов при грудных отведениях электрокардиограммы (1—6) и формы ЭКГ, получаемых при этих отведениях. I—IV — межреберные промежутки

Взаимоотношение величины зубцов в трех стандартных отведе­ниях было установлено Эйнтховеном. Он нашел, что электродви­жущая сила сердца, регистрируемая во II стандартном отведении, равна сумме электродвижущих сил в I и III отведениях. Выражением электродвижущей силы является высота зубцов, поэтому зубцы II отведения по своей величине равны алгебраической сумме зубцов I и III отведений

Для отведения потенциалов от грудной клетки рекомендуют прикладывать первый электрод к одной из шести показанных на рис. 24 точек. Вторым электродом служат три соединенных вместе электрода, наложенных на обе руки и левую ногу. В этом случае форма ЭКГ отражает электрические изменения только на участке приложения грудного электрода. Объединенный электрод, прило­женный к трем конечностям, является индифферентным, или «ну­левым», так как его потенциал не изменяется на протяжении всего сердечного цикла. Такие электрокардиографические отведения на­зываются униполярными, или однополюсными. Эти отведения обозначаются латинской буквой V (V₁, V₂ и т. д.).

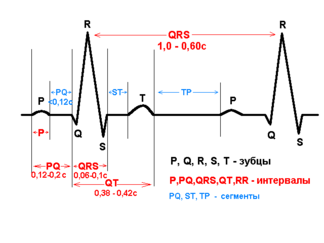

Нормальная ЭКГ человека, полученная во II стандартном отве­дении, приведена на рис. 25. При анализе ЭКГ определяют амп­литуду зубцов в мВ (mV), время их протекания в секундах, длительность сегментов — участков изопотенциальной линии между соседними зубцами и интервалов, включающих в себя зубец и прилегающий к нему сегмент.

Рис. 25. Электрокардиограмма во II стандартном отведении. Основные элементы ЭКГ

Ф ормирование ЭКГ (ее зубцов и интервалов) обусловлено рас­пространением возбуждения в сердце и отображает этот процесс. Зубцы возникают и развиваются, когда между участками возбудимой системы имеется разность потенциалов, т. е. какая-то часть системы охвачена возбуждением, а другая нет. Изопотенциальная линия возникает в случае, когда в пределах возбудимой системы нет разности потенциалов, т. е. вся система не возбуждена или, наоборот, охвачена возбуждением. С позиций электрокардиологии, сердце состоит из двух возбудимых систем — двух мышц: мышцы предсердий и мышцы желудочков. Эти две мышцы разделены со­единительнотканной фиброзной перегородкой. Связь между двумя мышцами и передачу возбуждения осуществляет проводящая си­стема сердца. В силу того, что мышечная масса проводящей системы мала, генерируемые в ней потенциалы при обычных усилениях стандартных электрокардиографов не улавливаются. Следователь­но, зарегистрированная ЭКГ отражает последовательный охват возбуждением сократительного миокарда предсердий и же­лудочков.

Зубец Р отображает охват возбуждением пред­сердий, и получил название предсердного. Далее возбуждение рас­пространяется на предсердно-желудочковый узел и движется по проводящей системе желудочков. В это время электрокардиограф регистрирует изопотенциальную линию (оба предсердия полностью возбуждены, оба желудочка еще не возбуждены, а движение воз­буждения по проводящей системе желудочков не улавливается элек­трокардиографом — сегмент PQ на ЭКГ).

В

предсердиях возбуждение распространяется преимущественно по сократительному миокарду лавинообразно от синусно-предсердной к предсердно-желудочковой области. Скорость распространения возбуждения по специализированным внутрипредсердным пучкам в норме примерно равна скорости распространения по сократительному миокарду предсердия, поэтому охват возбуждением предсердий отображается монофазным зубцом Р. Охват возбуждением желудочков осуществляется посредством передачи возбуждения с элементов про­водящей системы на сократительный миокард, что обусловливает сложный характер комплекса QRS, отражающего охват возбужде­нием желудочков. При этом зубец Q обусловлен возбуждением верхушки сердца, правой сосочковой мышцы и внутренней поверхности желудочков, зубец R — возбуждением основания сердца и наружной поверхности желудочков. Процесс полного охвата возбуждением миокарда желудочков завершается к окончанию формирования зубца S. Теперь оба желудочка возбуждены и сегмент ST находится на изопотенциальной линии вследствие отсутствия разности потенциалов в возбудимой системе желудочков.

Зубец Т отражает процессы реполяризации, т. е. восстанов­ление нормального мембранного потенциала клеток миокарда. Эти процессы в различных клетках возникают не строго синхронно. Вследствие этого появляется разность потенциалов между еще де­поляризованными участками миокарда (т. е. обладающими отрицательным зарядом) и участками миокарда, восстановившими свой положительный заряд. Указанная разность потенциалов регистри­руется в виде зубца Т. Этот зубец — самая изменчивая часть ЭКГ. Между зубцом Т и последующим зубцом Р регистрируется изопотенциальная линия, так как в это время в миокарде желудочков и в миокарде предсердий нет разности потенциалов. Видимого отображения на ЭКГ зубца, соответствующего реполяризации предсердий, нет в связи с тем, что он по времени совпадает с мощным комплексом QRS и поглощается им. При поперечной блокаде сердца, когда не каждый зубец Р сопровождается комплексом QRS, наблюдается предсердный зубец Та (T-атриум), отображающий реполяризацию предсердий.

Общая продолжительность электрической систолы желудочков (Q—T) почти совпадает с длительностью механической систолы (механическая систола начинается несколько позже, чем электрическая).

Электрокардиограмма позволяет оценить характер нарушений проведения возбуждения в сердце. Так, по величине интервала Р—Q (от начала зубца Р и до начала зубца Q) можно судить о том, совершается ли проведение возбуждения от предсердия к желудочку с нормальной скоростью. В норме это время равно 0,12—0,2 с. Общая продолжительность комплекса QRS отражает скорость охвата возбуждением сократительного миокарда желудочков и составляет 0,06—0,1 сек.

П

роцессы деполяризации и реполяризации возникают в разных участках миокарда неодновременно, поэтому величина разности потенциалов между различными участками сердечной мышцы на протяжении сердечного цикла изменяется. Условную линию, соединяющую в каждый момент две точки, обладающие наибольшей разностью потенциалов, принято называть электрической осью сердца. В каждый данный момент электрическая ось сердца характери­зуется определенной величиной и направлением, т. е. обладает свой­ствами векторной величины. Вследствие неодновременности охвата возбуждением различных отделов миокарда этот вектор изменяет свое направление. Оказалась полезной регистрация не только ве­личины разности потенциалов сердечной мышцы (т. е. амплитуды зубцов на ЭКГ), но и изменений направления электрической оси желудочков сердца. Одновременная запись изменений величины разности потенциалов и направления электрической оси получило название векторэлектрокардиограммы (ВЭКГ).

Изменение ритма сердечной деятельности. Электрокардиография позволяет детально анализировать изменения сердечного ритма. В норме частота сердечных сокращений составляет 60—80 в минуту, при более редком ритме — брадикардии — 40—50, а при более частом — тахикардии — превышает 90—100 и доходит до 150 и более в минуту. Брадикардия часто регистрируется у спортсменов в состоянии покоя, а тахикардия — при интенсивной мышечной работе и эмоциональном возбуждении.

Трепетание и мерцание сердца. В патологии можно наблюдать своеобразное состояние мышцы предсердий или желудочков сердца, называемое трепетанием и мерцанием (фибрилляция). При этом происходят чрезвычайно частые и асинхронные сокращения мышечных волокон предсердий или желудочков — до 400 (при трепетании) и до 600 (при мерцании) в минуту. Главным отли­чительным признаком фибрилляции служит неодновременность сокращений отдельных мышечных волокон данного отдела сердца. При таком сокращении мышцы предсердий или желудочков не могут осуществлять нагнетание крови. У человека фибрилляция желудочков, как правило, смертельна, если немедленно не принять меры для ее прекращения. Наиболее эффективным способом прекращения фибрилляции желудочков является воздействие сильным (напряжением в несколько киловольт) ударом электрического тока, по-видимому, вызывающим одновременно возбуждение мышечных волокон желудочка, после чего восстанавливается синхронность их сокращений.

Н

Рис. 98.

арушения проведения возбуждения, Блокады. Правильная координация сокращений предсердий и желудочков нарушается при ухудшении проведения возбуждения по сердцу. Такое явление носит название сердечного блока. Блокады в зависимости от степени их проявления бывают нескольких степеней.

I степень. При первой степени атриовентрикулярного сердечного блока замедляется проводимость между предсердиями и желудочками. В этом случае ритм сокращений желудочков не меняется, остается синусовым. При исследовании пульса или записи механокардиограммы нарушений не выявляется. Но на ЭКГ отмечается удлинение интервала PQ до 0,2-0,3 сек.

II степень. Вторая степень сердечного блока проявляется в том, что отдельные импульсы, идущие от предсердий, не доходят до желудочков. При этом время от времени, например, через 5-10 ударов, выпадает одно сокращение желудочков, и некоторые предсердные зубцы не сопровождаются желудочковыми комплексами. Интервал PQ при этом постепенно удлиняется вплоть до выпадения (периоды Венкенбаха-Самойлова).

III степень. При еще большем ухудшении проведения между сокращениями предсердий и желудочков соотношения могут быть 4:1, 3.1, 2:1, и т.д.. При этом на 4-3-2 сокращений предсердий выпадает одно сокращение желудочков.

Эти три степени блокады носят название неполный сердечный блок или неполная атриовентрикулярная блокада.

IV степень, или полная атриовентрикулярная блокада выражается в том, что желудочки сокращаются в своем атриовентрикулярном, более медленном ритме, а предсердия - в своем, синусном. При этом зубцы R не занимают в ЭКГ какого-либо определенного положения по отношению к зубцам Р и могут даже на них наслаиваться. Форма QRST при этом не меняется.

В некоторых случаях наблюдается нарушение проведения не по всему пучку Гисса, а только по одной ножке. В этом случае возбуждение достигает желудочков не одновременно и форма ЭКГ резко меняется.

Причиной сердечных блокад могут быть механические или патологические изменения в проводящей системе.

17-2. Механические и звуковые проявления сердечной деятельности. Фонокардиография: происхождение тонов сердца.

Сердечные сокращения сопровождаются рядом механических и звуковых проявлений, регистрируя которые, можно получить пред­ставление о динамике сокращения сердца. В пятом межреберье слева, на 1 см кнутри от среднеключичной линии, в момент сокращения сердца ощущается верхушечный толчок. В период диастолы сердце напоминает эллипсоид, ось которого направлена сверху вниз и справа налево. При сокращении желу­дочков форма сердца приближается к шару, при этом продольный диаметр сердца уменьшается, а поперечный возрастает. Уплотнен­ный миокард левого желудочка касается внутренней поверхности грудной стенки. Одновременно опущенная к диафрагме при диастоле верхушка сердца в момент систолы приподнимается и ударяется о переднюю стенку грудной клетки. Все это вызывает появление верхушечного толчка.

Для анализа механической активности сердца используют ряд специальных методов.

Электрокимография является электрической регистрацией движения контура сердечной тени на экране рентгеновского аппарата. К экрану у краев контура сердца в области предсердия, желудочка или аорты прикладывают фотоэлемент, соединен­ный с осциллографом. При движениях сердца изменяется освещенность фотоэлемента, что регистрируется осциллографом в виде кривой. Так получают кривые сокращения и расслабления отделов сердца.

Баллистокардиография основана на том, что изгнание крови из желудочков и ее движение в крупных сосудах вызывают колебания всего тела, зависящие от явлений реактивной отдачи, подобных тем, которые наблюдаются при выстреле из пушки (название методики «баллистокардиография» происходит от слова «баллиста» — метательный снаряд). Кривые смещений тела, записываемые баллистокардиографом и зависящие от работы сердца, имеют в норме характерный вид. Для их регистрации су­ществует несколько различных способов и приборов.

Динамокардиография разработана Е. Б. Бабским и сотр. Эта методика регистрации механических проявлений сердечной деятельности человека основана на том, что движения сердца в грудной клетке и перемещение крови из сердца в сосуды сопровождаются смещением центра тяжести грудной клетки по отно­шению к той поверхности, на которой лежит человек. Обследуемый лежит на специальном столе, на котором смонтировано особое устройство с датчиками — преобразователями механических ве­личин в электрические колебания. Устройство находится под грудной клеткой обследуемого. Смещения центра тяжести регистри­руются осциллографом в виде кривых. На динамокардиограмме отмечаются все фазы сердечного цикла: систола предсердий, периоды напряжения желудочков и изгнания из них крови, протодиастолический период, периоды расслабления и наполнения желудочков кровью.

Эхокардиография — метод исследования механической де­ятельности и структуры сердца, основанный на регистрации отраженных сигналов импульсного ультразвука. При этом ультразвук в форме высокочастотных посылок (до 2,25—3 мГц) проникает в тело человека, отражается на границе раздела сред с различным ультразвуковым сопротивлением и воспринимается прибором. Изображение эхосигналов от структур сердца воспроизводится на экране осциллографа и регистрируется на фотопленке. Эхокардиограмма (ЭхоКГ) имеет вид ряда кривых, каждая точка которых отражает положение с труктур сердца в данный момент времени. ЭхоКГ всегда регистрируется синхронно с ЭКГ, что позволяет производить оценку механической активности сердца в определенные фазы сердечного цикла.
