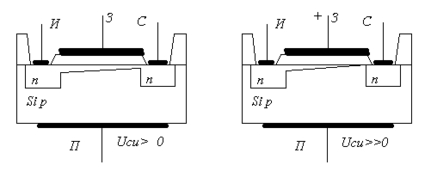

И здесь также, как и в предыдущем случае, возникает вопрос, почему характеристики не прямые – кажется, что только от напряжения U_зп зависит проводимость канала, и, следовательно, должен соблюдаться закон Ома, т.е. ток стока должен быть пропорционален напряжению сток-исток. Однако из рис. видно, что чем больше напряжение сток-исток, тем больше сопротивление канала. Объясняется это тем, что в канале есть падение напряжения, а так как в затворе нет никаких токов, то напряжение во всех точках затвора одинаковое. Если исток и подложка соединены, то в канале близ истока напряжение равно 0, а вблизи стока равно U_си , значит разность потенциалов между затвором и подложкой будет уменьшаться от истока к стоку, канал будет иметь разную толщину и электропроводность, как показано на рис. слева.

К
ак получается из теории, зависимость тока стока от напряжения на затворе и стоке имеет вид:

где К – коэффициент, зависящий от конструкции и технологии изготовления транзистора, имеет размерность А/В² . Это парабола в координатах U_си – I_c , причём перевёрнутая и проходящая через начало координат. Максимум лежит в точке

и составляет

а дальше должен быть спад. Но на графике этого спада не видно. В чём же дело? Оказывается, причина в том, что в р-п переходе есть ООЗ, а в ней – электрическое поле, указанное стрелками на рис.:

В
се стрелки имеют разное направление, но в конце канала направление всегда одинаковое: поле направлено так, что электроны вытягиваются из канала и втягиваются в область стока. Это поле очень большое, поэтому вытягивание электронов очень сильное. Это так же, как и у полевых транзисторов с р-п переходом и биполярных транзисторов. По этой причине с дальнейшим ростом напряжения на стоке всё избыточное напряжение падает на ООЗ стока и только приводит к вытягиванию электронов из канала в сток, а на канале падает одинаковое напряжение, и ток канала дальше не меняется. Поэтому спада тока нет, а есть постоянство (на самом деле очень медленный рост). Как раз эта область и является рабочим участком выходной характеристики полевого транзистора, т.е. транзистор всегда работает с закрытым каналом. Ток стока равен

Крутизна определяется производной тока по напряжению на затворе:

Чем больше напряжение на затворе, тем больше крутизна. Но реально затвор очень быстро пробивается, так как это очень тонкий слой оксида кремния, поэтому крутизна ненамного больше, чем у полевых транзисторов с р-п переходом. Кроме того, МОП полевые транзисторы очень часто пробиваются статическим напряжением, поэтому их надо припаивать к схемам с большой осторожностью. Обычно все контакты полевых транзисторов соединены между собой и рассоединяются только перед самой пайкой, паяльник должен быть заземлён, и тот, кто паяет, должен иметь на руке заземлённый браслет.

Ниже показаны схематичные изображения МОП полевого транзистора с п-каналом (слева) и с р-каналом (справа).

Т

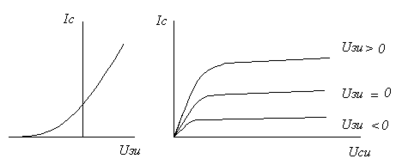

акие транзисторы называются МОП транзисторы с индуцированным каналом. Можно, однако, перед тем, как делать подзатворный диэлектрик, провести ещё одну диффузию доноров для п-канальных транзисторов или акцепторов для р-канальных транзисторов, чтобы создать встроенный канал. тогда характеристики будут выглядеть так:

Теперь у транзистора есть ток даже при нулевом напряжении на затворе, и есть возможность управлять им, т.е получать усиление. Обозначаются такие транзисторы почти также, как и транзисторы с индуцированным каналом:

С
хемные решения МОП транзисторов с индуцированным и встроенным каналом практически мало отличаются от схем полевых транзисторов с р-п переходом, поэтому мы их не рассматриваем.
