1 Здесь и в табл. 11 цифры и буквы обозначают: цифра ¾ сечение жилы, мм2;
С ¾ секторная многопроволочная жила; СО ¾ секторная однопроволочная жила.
д) для электродвигателей серии ВАО 315 ¾ 450-го габаритов и МА36 6-го и 7-го габаритов длина токоведущих (фазных) жил L выбирается в зависимости от сечения жил кабеля по табл. 11 и рис. 72, а нулевая (четвертая) жила для кабелей всех сечений принимается равной 480 мм;
Таблица 11
Длина секторных жил для присоединения к электродвигателям серии ВАО 315 ¾ 450-го габаритов и МА36 6 ¾ 7-го габаритов
Тип и | Жила крайняя, L1, мм | Жила средняя, L2, мм | Жила крайняя, L3, мм | |||||||
сечение жил | Наконечник | |||||||||
кабеля | медный | медно-алюминиевый | алюминиевый | медный | медно-алюминиевый | алюминиевый | медный | медно-алюминиевый | алюминиевый | |
25 С, СО | 280 | 270 | 275 | 270 | 260 | 265 | 260 | 250 | 255 | |
35 С, СО | 275 | 270 | 275 | 265 | 260 | 265 | 255 | 250 | 255 | |
50 С, СО | 265 | 255 | 270 | 255 | 245 | 260 | 245 | 235 | 250 | |
70 С | 260 | 250 | 255 | 250 | 240 | 245 | 240 | 230 | 235 | |
70 СО | — | 255 | 260 | — | 245 | 250 | — | 235 | 240 | |
95 С, СО | 255 | 245 | 250 | 245 | 235 | 240 | 235 | 225 | 230 | |
120 С, СО | 255 | 240 | 245 | 245 | 230 | 235 | 235 | 220 | 225 | |
150 С | ¾ | 240 | 245 | ¾ | 230 | 235 | — | 220 | 225 |

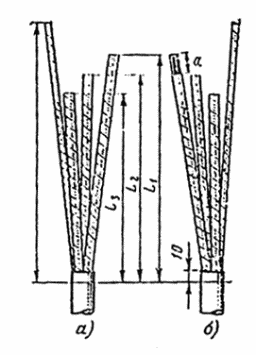

Рис. 72. Длина жил при подготовке кабелей к заделке для электродвигателей серии ВАО 316 ¾ 460-го габаритов и серии МА36 6 ¾ 7-го габаритов.
а ¾ левый (нижний) ввод; б ¾ правый (верхний) ввод.
е) ввести жилы кабеля и защемляющий проводник во вводное устройство, вставить в гнездо ввода до упора резиновое уплотнительное кольцо с упорной и нажимной шайбами и затягиванием болтов нажимной муфты уплотнить резиновым кольцом место ввода кабеля;
ж) присоединить нулевую жилу и проводник заземления брони и оболочки кабеля к заземляющему зажиму, а жилы кабеля к контактным зажимам и закрыть крышку вводного устройства.
Подвод и присоединение кабелей и проводов, проложенных в трубах
9-33. При подводе проводов и кабелей в трубах, выходящих из пола, трубы должны иметь привязку, указанную в проекте. После установки электродвигателей на место трубы должны быть доведены до вводного устройства и ввернуты до отказа на короткой резьбе в нажимную муфту. Защиту бронированных кабелей на участке между трубой, выходящей из пола, и вводным устройством электродвигателя допускается выполнять монтажным профилем или стальным коробом.
9-34. При замере трубы нажимная муфта должна быть притянута болтами до отказа к кабельной муфте (или корпусу вводного устройства электродвигателей до 3-го габарита). Затягивание болтов необходимо производить равномерно во избежание перекоса нажимной муфты и повреждения резьбы болтов.
9-35. Если диаметр вводной трубы меньше диаметра отверстия в нажимной муфте вводного устройства, в нажимную муфту необходимо ввернуть соответствующую переходную футорку.
9-36. При выходе труб из пола трубы должны иметь разъемные соединения (рис. 73 — 75) и, если нужно, в соответствии с разд. 7 настоящей Инструкции разделительное уплотнение. Если кабель затянут в трубу до установки электродвигателя, разъемное соединение не собирается.

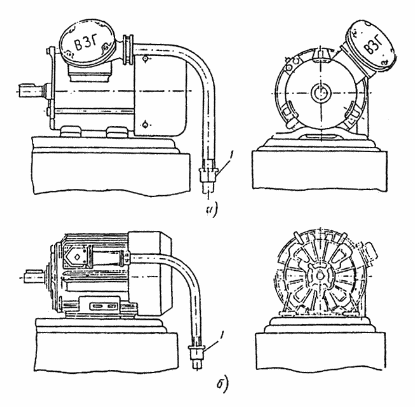

Рис. 73. Подвод труб к электродвигателям серии ВАО.
а ¾ подвод к электродвигателям 0 ¾ 3-го габаритов; б ¾ подвод к электродвигателям 9-го габарита; 1 ¾ разъемное соединение трубы.

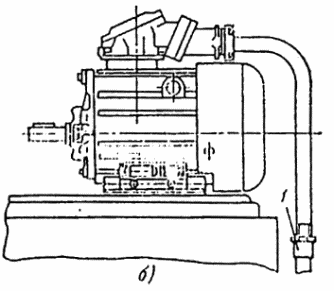

Рис. 74. Подвод трубы к электродвигателям 4 ¾ 8-го габаритов.
а ¾ подвод сбоку электродвигателя; б ¾ подвод со стороны вентилятора электродвигателя;
1 ¾ разъемное соединение трубы.

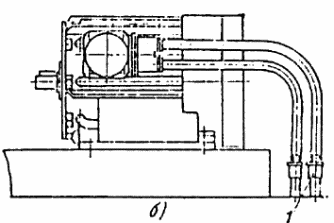

Рис. 75. Подвод труб к электродвигателям серии ВАО 315 ¾ 450-го габаритов.
а ¾ подвод сбоку; б ¾ подвод со стороны вентилятора; 1 ¾ разъемное соединение трубы.
9-37. При подводе труб к электродвигателям серии ВАО 315 — 450-го габаритов особое внимание следует обратить на привязку труб к осям фундамента электродвигателя. Привязка труб к оси фундамента электродвигателей серии ВАО 315 — 450-го габаритов при горизонтальном и вертикальном расположении вводного устройства приведена на рис. 76 и 77, а привязка трубы при подводе к высоковольтным двигателям серии ВАО 450 ¾ 630-го габаритов приведена на рис. 78.

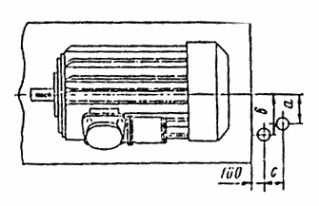

Рис. 76. Привязка труб от оси фундамента при горизонтальном расположении вводного устройства электродвигателей серии ВАО 315 ¾ 450-го габаритов.
Габарит | Размер, мм | ||
электродвигателя | a | b | c |
315 | 680 | 755 | 130 |
355 | 730 | 810 | 137 |
450 | 795 | 875 | 137 |

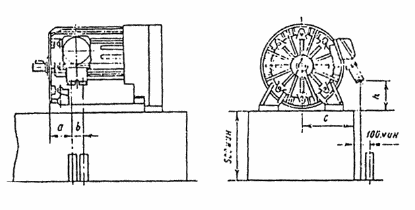

Рис. 77. Привязка труб к фундаменту при вертикальном расположении вводного устройства электродвигателей серии ВАО 315 ¾ 450-го габаритов.
Габарит электродвигателя | Размеры, мм | |||
a | b | c | h | |
315 | 52 | 130 | 880 | 175 |
355 | 150 | 137 | 935 | 238 |
450 | 150 | 137 | 1000 | 360 |

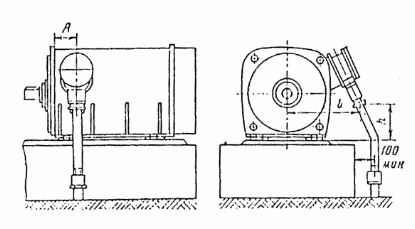

Рис. 78. Размеры привязок вводных устройств и присоединение трубопровода к вводным устройствам высоковольтных электродвигателей ВАО 450 ¾ 630-го габаритов.
Габарит | Размеры, мм | ||
электродвигателя | A | b | h |
450 | 310 | 865 | 140 |
500 | 310 | 915 | 210 |
560 | 310 | 995 | 290 |
630 | 310 | 1070 | 375 |
9-38. При вводе кабелей с бумажной изоляцией в трубе, выходящей из пола, после снятия брони и припайки заземляющего проводника (перед выполнением заделки) на кабель должен быть надет участок трубы (между вводным устройством и трубой, выходящей из пола).
9-39. Если подвод питания к электродвигателям осуществляется проводами, необходимо выполнить следующие операции:
а) разобрать разъемное соединение трубопровода ввода в электродвигатель и затянуть провода в трубопровод до разъемного соединения, марка и сечение которых должны соответствовать указаниям в проекте;
б) снять с вводного устройства нажимную муфту с ввернутым в нее участком водогазопроводной трубы и вынуть нажимную и упорную шайбы и резиновое уплотнительное кольцо;
в) просверлить в кольце по меткам для проводов четыре отверстия диаметром, равным диаметру проводов;
г) затянуть провода в участок водогазопроводной трубы с навернутой на него нажимной муфтой и, придерживая концы проводов, довести участок трубы до основного трубопровода;
д) надеть на провода нажимную шайбу с четырьмя отверстиями, резиновое кольцо и упорную шайбу. Каждый провод должен проходить через отдельные отверстия в шайбах и резиновом кольце;
е) ввести провода во вводное устройство через вводное отверстие и вставить в гнездо кабельной муфты упорную шайбу, резиновое кольцо и нажимную шайбу. Втягиванием проводов во вводное устройство подвести к кабельной муфте участок водогазопроводной трубы с навернутой на него нажимной муфтой.
При установке в гнездо кабельной муфты, нажимной и упорной шайб и резинового уплотнительного кольца необходимо следить, чтобы отверстия в шайбах совпадали с отверстиями в резиновом кольце. Перед продеванием проводов в отверстия шайб и резинового кольца шайбы рекомендуется предварительно приклеить к резиновому кольцу клеем № 88.
9-40. К электродвигателям, установленным на основаниях, подверженных вибрации, подвод следует выполнять:
а) во взрывоопасных зонах всех классов — гибкими переносными кабелями с резиновой изоляцией (от пусковых аппаратов, установленных как у электродвигателя, так и в электропомещениях) без дополнительной защиты от механических повреждений. Марки кабелей по классам взрывоопасных зон приведены в приложении 2;
б) во взрывоопасных зонах классов В-I, В-Iа и В-II ¾ гибкими проводами в водогазопроводных трубах с переходом на герметичные металлорукава типа РI-Ц-А и РII-Ц-А (табл. 12);
Таблица 12
Рукава гибкие металлические герметичные с подвижным швом1 по ГОСТ 3575-47
Диаметр, мм | R*, мм, не менее | Масса 1 м рукава, кг | ||
условного прохода | внутренний, не менее | наружный, не более | ||
20 | 19,0 | 28 | 350 | 1,2 |
25 | 23,5 | 33 | 425 | 1,5 |
38 | 36,0 | 46 | 650 | 2,4 |
50 | 48,0 | 62 | 800 | 4,0 |
75 | 72,0 | 87 | 1200 | 5,5 |
1 По условиям заказа герметичные металлорукава могут поставляться мерными отрезками определенной длины. Нормальные длины 1; 1,5; 4; 6; 8; 10; 12 и 15 м. Рукава выпускаются с соединительной арматурой на концах (наконечником и штуцером с накидной гайкой) или без арматуры., если таковая не оговорена в заказе.
