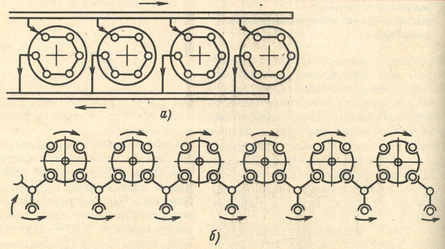

а) линия последовательного действия, работающая параллельно,
б) роторная линия
Рис. 9.11 Структурно-компоновочные варианты автоматических линий последовательно-параллельного действия с одинаковой структурой p=4, q=4.
Производительность машин последовательно-параллельного действия определяется по формуле
. (9.9)
Производительность автоматических линий последовательно-параллельного действия построенных по схеме рис. 9.11,а может существенно превышать производительность линий построенных по схеме рис. 9.11,б при длительности выполнения рабочих ходов
= 2 мин и более. Выполнение «быстрых» технологических процессов (
= 20 с и менее) с точки зрения производительности выгоднее выполнять на линиях, построенных по схеме рис. 9.11,б.
Важным преимуществом роторных линий по сравнению с линиями последовательного действия является возможность синхронизации работы рабочих роторов с различным числом позиций и, следовательно, с различной длительностью операций технологического процесса (рис.9.12). Это позволяет получить одинаковую производительность на всех операциях автоматической линии.

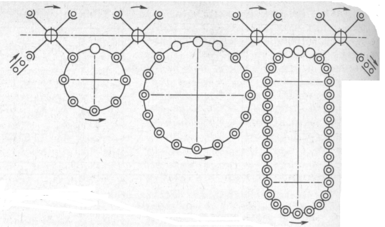

Рис. 9.12 Схема роторной линии с объединением разновремённых операций технологического процесса.
Вопросы
1. По какому принципу работает линия с наибольшей производительностью?
2. Каким наиболее важным преимуществом обладают роторные линии по сравнению с линиями последовательного действия
3. Как выглядит формула для расчета производительности станков-автоматов последовательного агрегатирования?
4. Как выглядит формула для расчета производительности станков-автоматов последовательного агрегатирования?
5. Как выглядит формула для расчета производительности станков-автоматов параллельного агрегатирования?
