Министерство Образования Российской Федерации

Новосибирский государственный технический университет

Кафедра общей электротехники.

Отчёт по лабораторной работе № 17

по ОТЦ

"Компьютерный анализ переходных процессов"

Факультет: РЭФ

Группа: РТВ 14-51

Студент: Каленникова Е. С.

Преподаватель: Калужский

Новосибирск 2005

Цель работы

Освоить методику составления уравнений переменных состояния цепи и их численного решения в среде MathCAD.

Рабочее задание

1. Для полученного индивидуального задания составить, в общем случае, два уравнения: одно – основное – для определения переменной состояния цепи (тока катушки или напряжения конденсатора) и второе (при необходимости) – для искомого тока или напряжения элемента цепи.

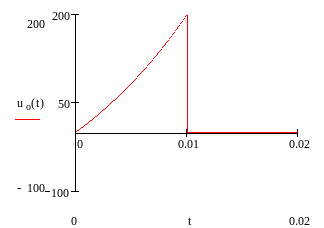

1. Записать выражение импульса задающего напряжения или тока, определенного своим графиком.

1. Сделать заготовку лабораторной работы, содержащую исходные данные для ее выполнения на компьютере (записать стартовое значение переменной состояния цепи, дифференциальное уравнение в нормальной форме для переменной состояния цепи и при необходимости алгебраическое выражение искомого напряжения или тока).

1. Открыть окно MathCAD на экране компьютера и создать рабочий документ.

1. Пользуясь методическими указаниями и примером расчета ввести все необходимые значения и формулы в рабочий документ MathCAD, сохраняя его время от времени.

1. Получить таблицу значений искомого напряжения или тока элемента цепи. Построить совмещенные графики заданного импульса напряжения или тока и искомой величины.

Задание:

R1=50

L2=0.8

R3=30

Составим уравнения:

, где

Интегрируя это уравнение на бесконечно коротком интервале в пределах от t = 0_ до t = 0₊, находим стартовое значение тока катушки: i_L(0₊) = i_L (0_).Ток i_L (t) резистора R1 и напряжение u₃ (t) резистора R3 двухполюсника являются линейными функциями тока катушки i_L(t) и задающего напряжения u_o (t):

Здесь

Решение задачи в среде MathCAD:
