Министерство Образования Российской Федерации

Новосибирский государственный технический университет

Кафедра общей электротехники.

Отчёт по лабораторной работе № 17

по ОТЦ

"Компьютерный анализ переходных процессов"

Факультет: РЭФ

Группа: РКС 10-71

Студент: Селиванова А. В.

Преподаватель: Давыденко О. Б.

Новосибирск 2009

Цель работы

Освоить методику составления уравнений переменных состояния цепи и их численного решения в среде MathCAD.

Рабочее задание

1. Для полученного индивидуального задания составить, в общем случае, два уравнения: одно – основное – для определения переменной состояния цепи (тока катушки или напряжения конденсатора) и второе (при необходимости) – для искомого тока или напряжения элемента цепи.

1. Записать выражение импульса задающего напряжения или тока, определенного своим графиком.

1. Сделать заготовку лабораторной работы, содержащую исходные данные для ее выполнения на компьютере (записать стартовое значение переменной состояния цепи, дифференциальное уравнение в нормальной форме для переменной состояния цепи и при необходимости алгебраическое выражение искомого напряжения или тока).

1. Открыть окно MathCAD на экране компьютера и создать рабочий документ.

1. Пользуясь методическими указаниями и примером расчета ввести все необходимые значения и формулы в рабочий документ MathCAD, сохраняя его время от времени.

1. Получить таблицу значений искомого напряжения или тока элемента цепи. Построить совмещенные графики заданного импульса напряжения или тока и искомой величины.

Задание:

R1=40 Ом

L1=0.6 Гн

R2=30 Ом

Составим уравнения:

Из этих уравнеий вырозим коэффициенты а, b, c, d:

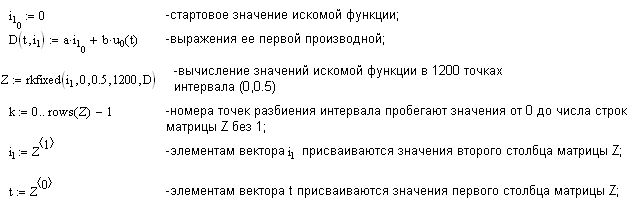

Решение задачи в среде MathCAD:

Вычислим коэффициент α и запишем выражение, задающее напряжение:

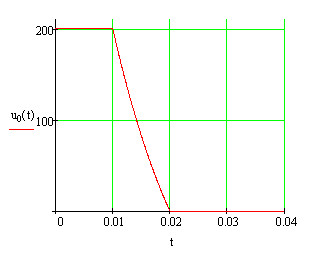

Полученный график совпал с заданным.

Выражение искомой переменной i_2k есть линейная функция переменной состояния цепи i_lk и задающего напряжения u₀ :

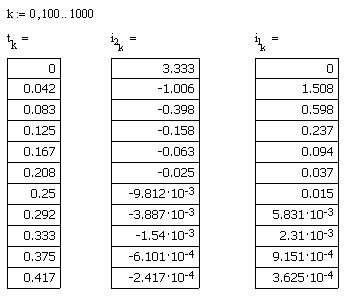

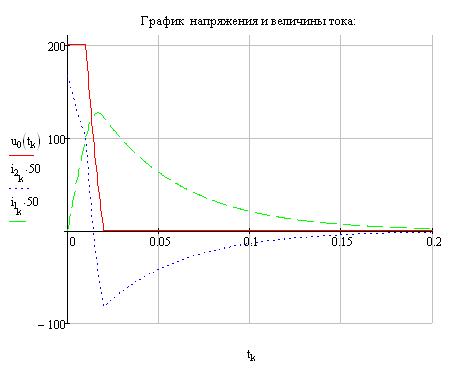

Результаты численного решения этой зададачи представим графиками искомых функций и таблицей:
