- по спектральному составу освещённости они близки к дневному (естественному свету);

- обладают более высоким КПД (в 1,5-2 раза выше, чем КПД ламп накаливания);

- обладают увеличиной светоотдачей (в 3-4 раза выше, чем у ламп накаливания);

- более длительный срок службы.

Расчет освещения производится для комнаты площадью 15 м² , ширина которой – 5 м, высота – 3 м. Воспользуемся методом светового потока.

С целью определения количества светильников определим световой поток, падающий на поверхность по формуле

, (4.1)

где F – рассчитываемый световой поток, Лм;

Е – нормированная минимальная освещенность, Лк. Работу программиста, в соответствии с этой таблицей, можно отнести к разряду точных работ, следовательно, минимальная освещенность будет Е = 300 Лк;

S – площадь освещаемого помещения (в нашем случае S = 15 м²);

Z – отношение средней освещенности к минимальной (обычно принимается равным 1,1.1,2 , пусть Z = 1,1);

К – коэффициент запаса, учитывающий уменьшение светового потока лампы в резуль­тате загрязнения светильников в процессе эксплуатации его значение зависит от типа помещения и характера проводимых в нем работ и в нашем случае К = 1,5;

n – коэффициент использования, выражается отношением светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп и исчисляется в долях единицы, зависит от характеристик светильника, размеров помещения, окраски стен и потолка, характеризуемых коэффициентами отражения от стен (Р_С) и потолка (Р_П), значение коэффициентов: Р_С = 40 %, Р_П = 60 %.

Значение n определим по таблице коэффициентов использования различ­ных светильников. Для этого вычислим индекс помещения по формуле 4.2.

, (4.2)

где S – площадь помещения, S = 15 м² ;

h – расчетная высота подвеса, h = 2.92 м;

A – ширина помещения, А = 3 м;

В – длина помещения, В = 5 м.

Подставив численные значения в формулу (4.2), получим

,

Зная индекс помещения I находим n = 0,22.

Подставим все значения в формулу (4.1), для определения светового потока F

Лм.

Для освещения выбираем люминесцентные лампы типа ЛБ40-1, световой поток кото­рых F = 4320 Лк.

Рассчитаем необходимое количество ламп по формуле 4.3.

, (4.3)

где N – определяемое число ламп;

F – световой поток, F = 33750 Лм;

F_л – световой поток лампы, F_л = 4320 Лм.

Подставив значения в формулу (4.3) получаем

шт.

Для осветительных приборов используем светильники формы ОД. Каждый светильник комплектуется двумя лампами.

Анализ требований к производственному оборудованию машиниста-инструктора локомотивных бригад.

Для обеспечения электропитания компьютеров должна быть смонтирована отдельная сеть (кабели) электроснабжения.

Периферийное оборудование компьютеров должно быть включено только к линиям электроснабжения компьютерной сети.

Не допускается включение электропотребителей, не относящихся к компьютерам (настольная лампа, вентилятор и т. п.) в линии электроснабжения компьютерной сети.

Запрещается применение оборудования без подключения к защитному заземлению, если такое подключение предусмотрено конструкцией оборудования а также не допускается применение оборудования с открытыми корпусами, если это не является основным режимом работы оборудования.

Обслуживание оборудования рабочих мест должно производиться подготовленным персоналом, имеющим квалификацию инженера (техника), или сторонней специализированной организацией.

Электрические розетки системы электропитания должны подключатся таким образом, чтобы кабели электропитания оборудования, расположенного на рабочем месте, не пересекали рабочее стол (были направлены от места расположения пользователя).

Рабочее стол машиниста-инструктора для работы с ЭВМ должно быть расположено по отношению к световым проемам таким образом, чтобы естественный свет падал на него сбоку как изображено на рисунке 4.1 Рекомендуемое направление естественного освещённости – слева, допускаемое – справа. Не допускается исключения рабочие места таким образом, чтобы естественный свет падал на них со стороны спины или лица пользователя.

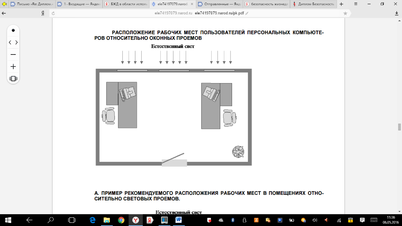

Рисунок 4.1 – Расположение рабочих мест пользователей персональных компьютеров относительно оконных проёмов

Для размещения рабочих мест машинистов-инструкторов локомотивных бригад с компьютерами необходимо учитывать расстояния между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана иного видеомонитора), которое должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов – не менее 1,2 м⁴.

Проходы между рабочими местами должны иметь ширину, обеспечивающую беспрепятственное перемещение персонала без прикосновения к оборудованию или материалам, расположенным на рабочем месте. Минимально необходимая ширина - 0,6 м, оптимальная - 0,9 м.

Рабочие места с компьютерами для выполнении работы, требующей значительного умственного напряжения или высокой концентрации внимания, следует изолировать друг от друга непрозрачными перегородками высотой 1,5- 2,0 м.

Рекомендуется применение компьютерных столов в сочетании с письменными столами.

Высота рабочей поверхности стола должна регулироваться в пределах 680-800 мм; при отсутствии такой возможности высота рабочей поверхности стола должна составлять 725 мм.

Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной – не менее 500 мм, глубиной на уровне колен – не менее 450 мм и на уровне вытянутых ног – не менее 650 мм.

Конструкция рабочего стула (кресла) изображённое на рисунке 4.2 должна обеспечивать поддержание рациональной рабочей позы для работе на компьютере, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления.

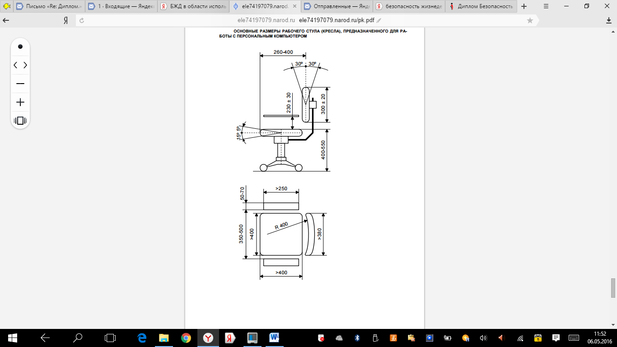

Рисунок 4.2 – Основные размеры кресла, предназначенного для работы с персональным компьютером

Рабочее стол ТЧМИ должно быть оборудовано подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 градусов. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм.

Расположения экран видеомонитора должен находиться от глаз машиниста - инструктора на оптимальном расстоянии 700 мм, но не ближе 500 мм с учетом размеров алфавитно-цифровых знаков и символов.

Клавиатуру следует исключения на поверхности стола на расстоянии от края 100-300 мм, обращенного к пользователю или на специальной, регулируемой по высоте рабочей поверхности, отделенной от основной столешницы.

Режим труда и отдыха при работе с персональной электронной вычислительной машиной и ВДТ машиниста-инструктора должен организовываться в зависимости от вида и категории деятельности. Виды деятельности подразделяются на следующие группы:

- группа А – работа по считыванию информации с ВДТ или персональной электронной вычислительной машины с предварительным запросом;

- группа Б – работа по вводу информации;

- группа В – творческая работа в режиме диалога. Для ТЧМИ длительность работы в компьютерных классах и кабинетах для самоподготовки локомотивных бригад, а также сдачи АСПТ, СДО не более 4 часов в день.

Для инженеров, технической подготовки локомотивных бригад обслуживающих учебный процесс в кабинетах с персональными компьютерами, продолжительность работы не должна превышать 6 часов в день⁵.

С целью обеспечения оптимальной работоспособности и сохранения здоровья профессиональных пользователей, на протяжении рабочей смены должны устанавливаться регламентированные перерывы.

Время регламентированных перерывов в течение рабочей смены следует устанавливать в зависимости от ее продолжительности, вида и категории трудовой деятельности Режим труда и отдыха, работающих с ЭВМ, должен быть следующим: через каждый час интенсивной работы необходимо устраивать 15 минутный перерыв, при менее интенсивной через каждые 2 часа.

Эффективность регламентируемых перерывов повышается для их сочетании с производственной гимнастикой. Производственная гимнастика должна включать комплекс упражнений, направленных на восполнение дефицита двигательной активности, снятие напряжения мышц шеи, спины, снижение утомления зрения. Она проводится в течение 7 мин. 2 раза в смену.

Для 12-ти часовой рабочей смене регламентированные перерывы должны устанавливаться в первые 8 часов работы аналогично перерывам при 8-ми часовой рабочей смене, а в течение последних 4 часов работы, независимо от категории и вида работ, каждый час продолжительностью 15 минут.

Пользователи, использующие персональные компьютеры в качестве основного производственного средства, должны проходить обязательные предварительные (при поступлении на работу) и периодические медицинские осмотры в порядке и в сроки, установленные Минздравом России.

К непосредственным работам, связанным с применением персонального компьютера допускаются лица, не имеющие медицинских противопоказаний.

Анализ требований к применению средств защиты.

С целью обеспечения защиты от поражения электрическим током все аппаратура на рабочем месте должно быть, согласно требованиям правил устройств электроустановок далее (ПУЭ) включено к защитному заземлению, если такое подключение предусмотрено конструкцией оборудования.

В качестве средства улучшения условий труда в первую очередь следует использовать естественные средства оптимизации, такие как живые растения, аквариумы, искусственные фонтаны и т.п.

В случае нарушения несоответствия зоны микроклимата оптимальным значениям для обеспечения требуемых параметров следует использовать технические средства кондиционирования воздуха рабочего помещения, обеспечивающие возможность поддержания зоны микроклимата в установленном диапазоне. В том числе для повышения влажности воздуха в помещениях следует использовать увлажнители воздуха.

С целью обеспечения требуемых уровней ионизации воздуха, в случае выявления ее несоответствия оптимальным значениям, следует использовать технические средства аэроионизации (аэроионизаторы).
