- тяговый трансформатор – 7 сл.;

- электродвигатели НВА-55 – 75 сл.

Исходя из этих данных 3ЭС5К, за 12 месяцев 2014 года наибольшее число случаев поломок приходится на ТЭД, тяговый трансформатор, электродвигатели НВА-55.

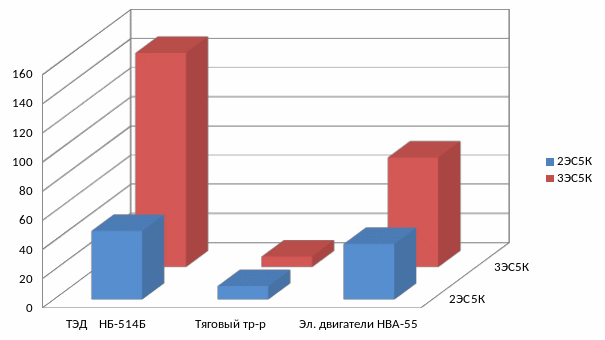

На рисунке 2.3 показана сравнительная гистограмма поломок в системе Электрические машины локомотивов 2ЭС5К и 3ЭС5К

Рисунок 2.3 – Сравнительная гистограмма поломок в системе электрические машины локомотива 2ЭС5К и 3ЭС5К

1. Система электрические аппараты

Данные по отказам в системе электрические аппараты локомотивов 2ЭС5К и 3ЭС5К занесены в таблицы 2.7 и 2.8

Таблица 2.7 – Данные по отказам электрические аппараты 2ЭС5К

Месяц	Электрические аппараты
	Токоприёмник ТАсС-10-01, крышевое оборудование	ГВ ВОВ-25А-10/400	ГВ ВБО - 25-20	ВБ-008	Реле РТТ-85-33, РТТ-85-29	Реле ТРТ-142	Контакторы, переключатели, выключатели, блокировки, датчики, реле.	Высоковольтные, низковольтные цепи, приборы (измерительные).	Пусковые конденсаторы	Трансформаторы малой мощности, реакторы, счётчики эл.энергии
1	2	3	4	5	6	7	8	9	10	11

Окончание таблицы 2.7

1	2	3	4	5	6	7	8	9	10	11
январь	-	-	4	1	1	-	-	7	-	-
февраль	-	1	2	-	-	-	-	8	-	1
март	2	-	2	1	-	-	-	5	-	1
апрель	-	2	-	1	-	-	1	4	-	2
май	-	1	1	-	-	-	-	1	-	-
июнь	-	2	1	1	2	-	1	2	-	-
июль	-	3	-	2	-	-	-	2	-	-
август	-	2	1	-	1	-	-	1	-	2
сентябрь	-	-	-	1	-	-	-	-	-	1
октябрь	-	2	1	1	2	-	1	2	-	-
ноябрь	-	3	-	2	-	-	-	2	-	-
декабрь	-	2	-	1	-	-	1	4	-	2
Всего	2	18	12	11	6	-	4	38	-	9
100

Следуя из таблицы 2.7 мы видим, что причиной захода на ремонт локомотива приходятся на:

- токоприёмник ТАсС-10-01, крышевое оборудование – 2 сл.;

- ГВ ВОВ-25А-10/400 – 18 сл.;

- ГВ ВБО - 25-20 – 12 сл.;

- ВБ-008 – 11 сл.;

- реле РТТ-85-33, РТТ-85-29 – 6 сл.;

- контакторы, переключатели, выключатели, блокировки, датчики, реле – 4 сл.;

- высоковольтные, низковольтные цепи, приборы (измерительные) – 38 сл.;

- трансформаторы малой мощности, реакторы, счётчики электрической энергии – 9 сл.

Исходя из этих данных 2ЭС5К, за 12 месяцев 2014 года наибольшее число случаев поломок приходится на ГВ ВОВ-25А-10/400 , ГВ ВБО - 25-20, ВБ-008, Реле РТТ-85-33, РТТ-85-29, Высоковольтные, низковольтные цепи, приборы (измерительные), Трансформаторы малой мощности, реакторы, счётчики электрической энергии.

Таблица 2.8 – Данные отказов в системе электрические аппараты 3ЭС5К

Месяц	Электрические аппараты
	Токоприёмник ТАсС-10-01, крышевое оборудование	ГВ ВОВ-25А-10/400	ГВ ВБО - 25-20	ВБ-008	Реле РТТ-85-33, РТТ-85-29	Реле ТРТ-142	Контакторы, переключатели, выключатели, блокировки, датчики, реле.	Высоковольтные, низковольтные цепи, приборы (измерительные).	Пусковые конденсаторы	Трансформаторы малой мощности, реакторы, счётчики эл.энергии
1	2	3	4	5	6	7	8	9	10	11
январь	-	1	-	1	-	-	-	4	-	-
февраль	2	1	-	-	-	-	-	3	-	-
март	-	3	-	-	-	1	-	3	-	1
апрель	1	1	-	1	-	-	-	3	-	-
май	-	2	-	1	-	-	-	2	-	-
июнь	-	2	-	-	1	-	1	3	-	1
июль	1	6	-	-	-	-	1	8	-	1
август	3	-	-	1	-	1	-	6	-	1
сентябрь	-	2	-	2	-	-	1	5	-	1
октябрь	1	6	-	-	-	-	1	8	-	1
ноябрь	2	1	-	-	-	-	-	3	-	-
декабрь	-	2	-	-	1	-	1	3	-	1
Всего	10	27	-	6	2	2	5	51	-	7
110

Следуя из таблицы 2.8 мы видим, что причиной захода на ремонт локомотива приходятся на:

- токоприёмник ТАсС-10-01, крышевое оборудование 10 сл.;

- ГВ ВОВ-25А-10/400 – 27 сл.;

- ВБ-008 – 6 сл.;

- реле РТТ-85-33, РТТ-85-29 – 2 сл.;

- реле ТРТ-142 – 2 сл.;

- контакторы, переключатели, выключатели, блокировки, датчики, реле – 5 сл.;

- высоковольтные, низковольтные цепи, приборы (измерительные) – 51 сл.;

-трансформаторы малой мощности, реакторы, счётчики электрической энергии – 7 сл.

Исходя из этих данных 3ЭС5К, за 12 месяцев 2014 года наибольшее число случаев поломок приходится на ГВ ВОВ-25А-10/400, ВБ-008, контакторы, переключатели, выключатели, блокировки, датчики, реле., высоковольтные, низковольтные цепи, приборы (измерительные)., трансформаторы малой мощности, реакторы, счётчики электрической энергии.
