Рисунок 1.14 - Схема гидростатического привода вентиляторов
1.3 Подготовка системы охлаждения к работе
Для системы охлаждения допускается применять только согласованные с фирмой Voith марки охлаждающей жидкости и масел.
Заполнение контура охлаждающей жидкостью (рисунок 1.15):
- заполнить систему охлаждения подготовленной охлаждающей жидкостью через подходящий дополнительный фильтр до максимального уровня (см. индикатор уровня жидкости);
- для максимального удаления воздуха из системы и во избежание ее повреждений следует соблюдать следующие заданные значения:
а) максимальная скорость заполнения;
б) максимальное давление заполнения.
Во время заполнения системы постоянно следить за герметичностью; удалить воздух из системы охлаждения; визуально проверять герметичность системы.
INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Диплом Система охлаждения тепловоза ТГ16М\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Доработка 14.05\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Users\\1\\Desktop\\media\\image1.png" \* MERGEFORMATINET

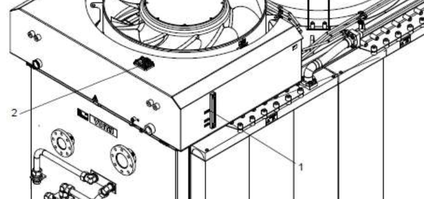

1 - индикатор уровня жидкости; 2 - крышка клапана
Рисунок 1.15 - Система охлаждения
Слив охлаждающей жидкости системы охлаждения (рисунок 1.16).
INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Диплом Система охлаждения тепловоза ТГ16М\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Доработка 14.05\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Users\\1\\Desktop\\media\\image1.png" \* MERGEFORMATINET

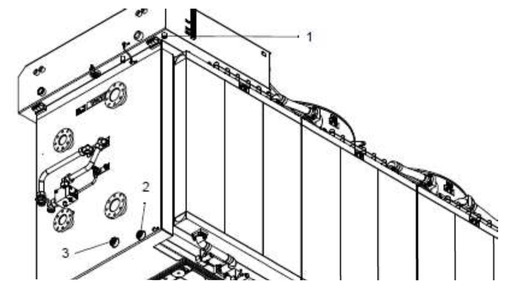

1 - опорожнение расширительного бачка; 2 - опорожнение низкотемпературного контура; 3 - опорожнение высокотемпературного контура
Рисунок 1.16 - Слив охлаждающей жидкости
- дать охлаждающей жидкости остыть;
- осторожно слить охлаждающую жидкость через точки слива; слейте оставшуюся охлаждающую жидкость из низколежащих трубопроводов и компонентов путем отворачивания соединительных трубопроводов.
Слив гидростатического масла системы охлаждения (рисунок 1.17).
INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Работа\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Диплом Система охлаждения тепловоза ТГ16М\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "D:\\Заочник\\Диплом СИСТЕМА ОХЛАЖДЕНИЯ ТЕПЛОВОЗА ТГ16М 686844\\Доработка 14.05\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Documents and Settings\\Admin\\Рабочий стол\\для диплома\\media\\image1.png" \* MERGEFORMATINET INCLUDEPICTURE "C:\\Users\\1\\Desktop\\media\\image1.png" \* MERGEFORMATINET
1 - слив масла - масляный бак
Рисунок 1.17 - Слив гидростатического масла
- слить гидростатическое масло через сливное отверстие;
- слейте оставшееся гидростатическое масло из низколежащих трубопроводов и компонентов путем отворачивания соединительных трубопроводов.
1.4 Характерные неисправности системы охлаждения тепловоза
Характерные неисправности системы охлаждения тепловоза приведены в таблице 1.1.
Таблица 1.1 - Характерные неисправности системы охлаждения тепловоза
| Наименование неисправности и характерные признаки | Вероятные причины | Метод устранения |
| 1 | 2 | 3 |
| Слишком высокая температура охлаждающей жидкости | Загрязнен радиатор со стороны воздуха | При необходимости демонтировать радиатор и очистить |
| Слишком низкое число оборотов вентилятора - сообщение о неисправности в электронной аппаратуре регулирования | См. описание электронной аппаратуры | |
| Слишком низкое число оборотов вентилятора и в аварийном режиме - воздух в гидростатической системе. | Удавить воздух из гидростатической системы Проверить гидростатическое давление в точке измерения. При достижении максимального гидростатического давления: полностью демонтировать и проверить регулирующий клапан. Если максимальное |
Продолжение таблицы 1.1
| 1 | 2 | 3 |
| Слишком низкое число оборотов вентилятора и в аварийном - неисправны регулирующие устройства/клапаны. Слишком низкое число оборотов вентилятора и в аварийном - нехватка масла. Слишком низкое число оборотов вентилятора и в аварийном - неисправно управление | гидростатическое давление не достигается: проверить настройку и функционирование регуляторов потока, регуляторов давления, предохранительного клапана и регулирующих устройств. 1. Проверить систему на отсутствие утечек и при необходимости восстановить герметичность. 2. Долить масло до максимального уровня. Проверить электронное управление. | |
| Слишком низкое число оборотов вентилятора и в аварийном - неисправен гидростатический двигатель/насос | Отремонтировать или заменить гидростатический двигатель/насос. | |
| Неисправны регулирующие устройства/клапаны | Удалить воздух из регулирующего электромагнита. | |
| Регулирующий электромагнит: проверить напряжение питания. | ||
| Проверить регулирующий электромагнит, регулирующий клапан, регулятор и датчик температуры, при необходимости очистить или заменить | ||
| Теплоотдача в охлаждающую жидкость слишком высока | Проверить терморегулирующий клапан и при необходимости заменить. | |
| Демонтировать радиатор и очистить. Проверить охлаждающую жидкость и фильтр на отсутствие загрязнений и при необходимости заменить. | ||
| Вентилятор работает постоянно | Вентилятор работает постоянно в аварийном режиме. | Установка работает в аварийном режиме в связи с отсутствием напряжения в бортовой сети (ослабился штекер на регулирующем клапане, дефект кабеля или др.). Проверить датчик температуры, при необходимости заменить. Заело золотник управления или не закрывается клапан ограничения давления. Демонтировать и проверить регулирующий клапан. Проверить датчик температуры, при необходимости заменить. |
Продолжение таблицы 1.1
| 1 | 2 | 3 |
| Вентилятор не останавливается (продолжает вращаться) | Связаться с фирмой Voith для получения подробной информации | |
| Слишком низкая температура охлаждающей жидкости | Неисправен терморегулирующий клапан | Проверить терморегулирующий клапан, при необходимости заменить. |
| Индикация неисправности, слишком низкий уровень охлаждающей жидкости | Слишком мало охлаждающей жидкости в системе | Проверить систему на отсутствие утечек и при необходимости восстановить герметичность. |
| Долить охлаждающую жидкость до максимального уровня. | ||
| Неисправен датчик уровня заполнения | Проверить датчик и при необходимости заменить. | |
| Слишком низкое число оборотов | Сообщения о неисправностях в электронной аппаратуре регулирования | Смотри описание электронной аппаратуры |
| Слишком низкое число оборотов и в аварийном режиме - воздух в гидростатической системе | Удалить воздух из гидростатической системы | |
| Слишком низкое число оборотов и в аварийном режиме - неисправны регулирующие устройства/клапаны | Проверить настройку и функционирование регулятора потока, предохранительного клапана и регулирующего устройства. | |
| Слишком низкое число оборотов и в аварийном режиме - нехватка масла | Проверить систему на отсутствие утечек и при необходимости восстановить герметичность. Долить масло до максимального уровня. | |
| Слишком низкое число оборотов и в аварийном режиме - неисправно управление | Проверить электронное управление. | |
| Слишком низкое число оборотов и в аварийном режиме – неисправен гидростатический двигатель/насос | Отремонтировать или заменить гидростатический двигатель/насос. |
2 ОСОБЕННОСТИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ТЕПЛОВОЗОВ СЕРИИ ТГ16М
2.1 Общие указания
Нормы пробега тепловоза между плановыми видами технического обслуживания и текущими ремонтами, а также выполнение на них предусмотренных работ качественно и в полном объеме является основой для поддержания высокого уровня надежности тепловоза и других его технико-экономических показателей.
