3.3.2. Оборудование для хранения и обработки данных

Для обработки и хранения данных требуется оборудование, которое сможет обеспечить его долговременное хранение и обеспечит работоспособность программного обеспечения для автоматической отправки информации, наиболее подходящие варианты описаны ниже.

- Промышленный мини компьютер «Htpc». Внешний вид оборудования представлен на рисунке 3.8.

Рисунок 3.8 – Промышленный мини компьютер «Htpc»

Технические характеристики компьютера приведены в таблице 3.5.

Таблица 3.5 – Технические характеристики компьютера

Тип

Мини ПК

Тип видеокарты

Встроенная карта

Производитель

Eglobal/OEM

Марка процессора

Intel

Модель

V7-C1037U

HDMI port

1

Размеры, мм

197 x 197 x 30

Цвет

Черный

Ёмкость жёсткого диска

1,5 ТБ

Частота процессора

1,8GHz

Окончание таблицы 3.5

Объём памяти

2 ГБ

Модель процессора

Celeron 1037U

USB port

2 x USB 3.0, 6 x USB 2.0

LAN port

2

Graphics Card

1GB Intel HD 4000 Graphics

- Микрокомпьютер «Raspberry Pi 3 model B». Внешний вид оборудования представлен на рисунке 3.9.

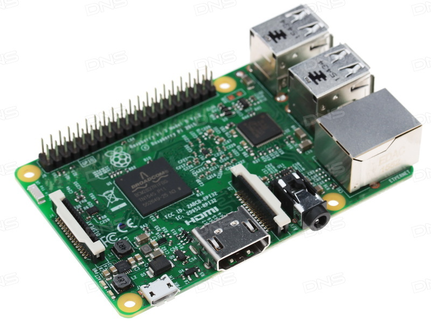

Рисунок 3.9 – Микрокомпьютер «Raspberry Pi 3 model B»

Технические характеристики компьютера приведены в таблице 3.6.

Таблица 3.6 – Технические характеристики компьютера

Модель

Raspberry Pi 3 model B

Цвет

зеленый

Производитель процессора

Broadcom

Модель процессора

BCM2837

Количество ядер процессора

4

Частота процессора

1200 МГц

Тип оперативной памяти

SDRAM

Размер оперативной памяти

1 Гб

Окончание таблицы 3.6

Объем встроенной флеш-памяти

нет

Производитель видеочипа

Broadcom

Модель видеочипа

Videocore 4

Объем видеопамяти

выделяется из оперативной

Видео интерфейсы

HDMI, MIPI (CSI) вход

Аудио интерфейсы

3,5 мм jack (аудио)

Интерфейсы периферии

GPIO, micro SD, micro USB, USB 2.0 x4

Вид доступа в Интернет

Ethernet (RJ-45), Wi-Fi

Скорость сетевого адаптера

100 Мбит/с

- Миникомпьютер «Lenovo IdeaCentre Q190». Внешний вид оборудования представлен на рисунке 3.10.

Рисунок 3.10 – Миникомпьютер «Lenovo IdeaCentre Q190».

Технические характеристики компьютера приведены в таблице 3.7.

Таблица 3.7 – Технические характеристики компьютера

Процессор

Intel Celeron 1017U (Ivy Bridge, 1,6 ГГц, 2 Мб L3)

Количество ядер

2

Система охлаждения

Вентилятор

Окончание таблицы 3.7

Установленная оперативная память

2 Гб DDR3

Установленный жесткий диск

500 Гб (SATA II, 5400 об/мин)

Видеокарта

Интегрирована в процессор Intel HD Graphics 2500

Устройство чтения карт памяти

CardReader (SD/SDHC/SDXC/MS/MS Pro/MMC)

Разъемы

Express Card - Отсутствует

Один разъём RJ-45, Наушники, HDMI, Оптический выход SPDIF, 4 x USB 2.0, VGA, Микрофон, Клавиатура и мышь, 2 x USB 3.0

Оптические накопители

DVD±RW

Тип корпуса

Мини-компьютер

Сетевая карта

10/100/1000 Мбит/с + Wi-Fi

Wi-Fi

802.11 b/g/n

Bluetooth

Отсутствует

Звуковая карта

8-канальная

Операционная система

Не установлена

Дополнительно

Поддержка многоканального звука Surround Sound, Один USB 2.0 занят DVD приводом

Комплект поставки

Неттоп, Внешний блок питания, Крепление VESA, Подставка, Документация

Питание

Блок питания

Размеры

192 мм х 154 мм х 43 мм

Вес

1,9 кг

- Мини-компьютер «ASUS Eee Box EB1505 (1B)». Внешний вид оборудования представлен на рисунке 3.11.

Рисунок 3.11 – Мини-компьютер «ASUS Eee Box EB1505 (1B)»

Технические характеристики компьютера приведены в таблице 3.8.

Таблица 3.8 – Технические характеристики компьютера

Процессор

Intel Celeron 847 (Sandy Bridge, 1.1 ГГц, 2 Мб L3)

Количество ядер

2

Система охлаждения

Вентилятор

Установленная оперативная память

2 Гб DDR3 1333 МГц

Максимальный размер оперативной памяти

Максимальный объем оперативной памяти: 4096

Установленный жесткий диск

500 Гб (SATA II, 5400 об/мин)

Видеокарта

Интегрирована в процессор Intel HD Graphics

Устройство чтения карт памяти

CardReader (SD/SDHC/SDXC/MMC)

Разъемы

Express Card - Отсутствует

Разъём RJ-45, HDMI,SPDIF – Отсутствует, USB 2.0 Всего, VGA

Выходы на микрофон и наушники

USB 3.0

Экран

Отсутствует

Окончание таблицы 3.8

Оптические накопители

DVD±RW Super Multi

Тип корпуса

Мини-компьютер

Сетевая карта

10/100/1000 Мбит/с + Wi-Fi

Bluetooth

Отсутствует

Звуковая карта

Интегрированная

Операционная система

Не установлена

Дополнительно

2 x SO-DIMM расширяемая память до 4 Гб

Комплект поставки

NetTop, Wi-Fi антена, Подствка, Крепление VESA, Документация

Питание

Внешний блок питания 65Вт

Размеры

193 мм х 39 мм х 193 мм

Вес

1,2 кг

- Микрокомпьютер «Raspberry Pi 2 BOX». Внешний вид оборудования представлен на рисунке 3.12.

Рисунок 3.12 – Микрокомпьютер «Raspberry Pi 2 BOX»

Технические характеристики компьютера приведены в таблице 3.9.

Таблица 3.9 – Технические характеристики компьютера

Модель

Raspberry Pi 2 BOX

Цвет

зеленый

Производитель процессора

Broadcom

Модель процессора

BCM2836

Количество ядер процессора

4

Частота процессора

900 МГц

Тип оперативной памяти

LPDDR2

Размер оперативной памяти

1 Гб

Объем встроенной флеш-памяти

нет

Производитель видеочипа

Broadcom

Модель видеочипа

Videocore 4

Объем видеопамяти

выделяется из оперативной

Видео интерфейсы

HDMI

Аудио интерфейсы

3,5 мм jack (аудио), I2S вход

Интерфейсы периферии

USB 2.0 x4

Вид доступа в Интернет

Ethernet (RJ-45)

Скорость сетевого адаптера

100 Мбит/с

Для реализации автоматической передачи данных следует обеспечить вычислительное средство соответствующим программным обеспечением, которое будет реализовывать следующие функции:

- Фрагментирование полученной информации из мсуд;

- Считывание геолокации локомотива из бортовых систем для автоматического запуска оборудования;

- Автоматический запуск адаптера и установление соединения с точкой доступа;

- Осуществление передачи фрагментов данных из мсуд и проверка полноты массива после передачи;

- Автоматическое отсоединение от точки доступа и отключение адаптера до следующей передачи.

Так же для работы на электронно-вычислительных системах необходима операционная система. В качестве операционной системы могут выступать «Microsoft Windows 7, 8, 8.1, XP».
