н) Транспортный комплекс – объекты и субъекты транспортной инфраструктуры, транспортные средства;

о) Уровень безопасности – степень защищенности транспортного комплекса, соответствующая степени угрозы совершения акта незаконного вмешательства.

Общественный контроль за организацией обеспечения безопасности движения поездов, для организации общественного контроля за обеспечением безопасности движения на железнодорожном транспорте на железных дорогах разрабатывается «Положение об общественном контроле за обеспечением безопасности движения на дороге».

Для непосредственного руководства общественным контролем за безопасностью движения на железной дороге создается Дорожный Совет общественных инспекторов по безопасности движения. Ежегодно составляется дорожный план работы Советов общественных инспекторов.

Два раза в год подводит итоги работы Советов общественных инспекторов отделений железной дороги и структурных подразделений с изданием приказа начальника дороги к «Дню железнодорожника» и по итогам работы за год, где определяются лучшие Советы общественных инспекторов отделений, структурных подразделений и лучшие общественные инспектора.

Одновременно на заседании Совета общественных инспекторов рассматриваются и утверждаются кандидатуры лучших общественных инспекторов по безопасности движения на присуждение звания ОАО «РЖД» «Лучший общественный инспектор по безопасности движения поездов на железнодорожном транспорте».

Для пропаганды передовых форм и методов работы Советов общественных инспекторов по безопасности движения на отделениях и структурных подразделениях железной дороги, опыта работы лучших общественных инспекторов на дороге используется дорожная газета.

Решение о присвоении звания «Лучший общественный инспектор по безопасности движения поездов на железнодорожном транспорте» принимается президентом ОАО «РЖД» по итогам работы за год и оформляется приказом.

Блок-схема безопасности труда представлена на рисунке 1.2.

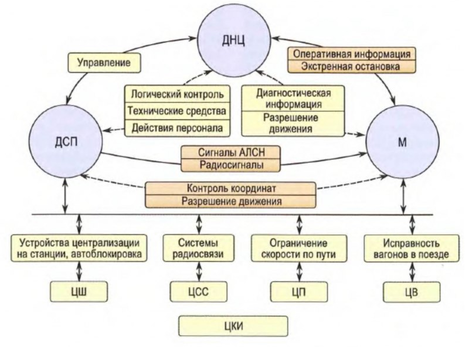

Рисунок 1.2 – Единая информационная среда, контроль технологической дисциплины [2]

Организационные мероприятия по несчастным случаям на производстве руководителям служб и отделов перевозок, станций направляются телеграфные распоряжения с конкретными обстоятельствами и причинами несчастных случаев, а также поручениями, предусматривающими следующие организационные мероприятия:

а) Проведение внеплановых инструктажей по обстоятельствам и причинам несчастных случаев;

б) Контроль применения работниками средств индивидуальной защиты;

в) Проведение внезапных проверок соблюдения требований охраны труда;

г) Проведение индивидуальных бесед с составителями поездов о производственном травматизме;

д) Осуществление контроля за состоянием условий и охраны труда на путях необщего пользования;

е) Проверку соблюдения габаритов выгрузки снега, выполнения планов снегоборьбы;

ж) Проведение рабочих собраний в коллективах;

з) Проведение семинаров с руководителями станций по вопросам основ трудового законодательства Российской Федерации и обязанностей работодателя по обеспечению безопасных условий и охраны труда с приглашением представителей отделов ораны труда и промышленной безопасности и управления персоналом отделений железных дорог;

и) Своевременное обучение по охране труда и проверку знаний требований охраны труда руководителей и специалистов хозяйства перевозок;

к) Проведение проверок соблюдения требований охраны труда на путях не общего пользования;

л) Усиление дисциплины труда.

Организационные мероприятия по несчастным случаям показаны на рисунке 1.3.

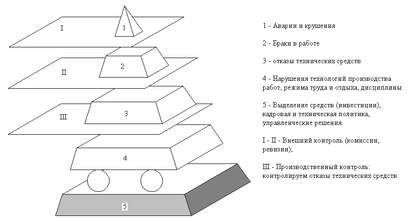

Рисунок 1.3 – Проблемы обеспечения безопасности

1.3 Технические средства обеспечения безопасности движения

Для регулирования движения на железных дорогах России долгое время использовались устройства автоматической локомотивной сигнализации непрерывного типа АЛСН. Несколько позднее появился новый канал передачи информации многозначной АЛС – АЛС-ЕН. Разработаны также устройства для высокоскоростной передачи больших объемов информации в ограниченных зонах связи (так называемые устройства точечного канала связи). Продолжается внедрение устройств передачи данных по радиоканалу в диапазонах 160 и 460 МГц. Эти устройства планируется применять при организации двусторонней передачи данных на станциях, где технически сложно кодировать все пути сигналами АЛСН или АЛС-ЕН.

Низкая информативность системы АЛCH (использование в канале связи только трех активных сигналов) и ограниченность ее функциональных возможностей обусловили необходимость дополнения действующего оборудования другими устройствами обеспечения безопасности. С 1994 г. в рамках Государственной программы повышения безопасности движения поездов на железных дорогах России осуществляется замена прежних устройств на более совершенные (КЛУБ, CАУТ, ТC КБМ и др.), выполненные на базе микропроцессоров. Ряд таких устройств сконструировал и ввел в эксплуатацию Всероссийский научно-исследовательский и проектно-конструкторский институт средств автоматизации, информатизации и связи (ВНИИАС) МПС России. Вопрос о внедрении его разработок рассматривают железные дороги Индии, Китая и других стран.

Микропроцессорные локомотивные системы обеспечения безопасности движения поездов нового поколения

Общим требованием к техническим средствам железнодорожной автоматики и телемеханики является обеспечение необходимых интервалов между попутными поездами на перегонах, а также безопасного прохождения маршрутов на станциях. Выполнению этой задачи в современных системах способствует решение вопросов электромагнитной совместимости и защиты, наличие цифрового радиоканала, применение технологии поверхностного монтажа, а также использование новейших процессоров цифровой обработки сигналов. Для взаимодействия отдельных устройств СЦБ предназначены современные интеллектуальные интерфейсы (например, типа CAN) и модульное построение систем.

Перечисленные подходы реализуются при построении напольных устройств и функционирующих на железных дорогах России систем автоблокировки. Последней инновацией здесь стала микропроцессорная автоблокировка с рельсовыми цепями тональной частоты и централизованным размещением аппаратуры АБТЦ-М.

Положено начало комплексной автоматизации станций, основой которой стали, в частности, горочная автоматическая локомотивная сигнализация с передачей информации по радиоканалу (ГАЛС Р) и микропроцессорная горочная автоматическая централизация (ГАЦ М).

Наряду с перегонными и станционными системами последние технические веяния распространяются и на сферу диспетчерского управления, организуемого по принципам интеграции и централизации. Внедряемые здесь системы автоблокировки и диспетчерской централизации также выполнены микропроцессорными и релейно-процессорными.

Наконец, в бортовой аппаратуре последние годы отмечены все более широким замещением прежней элементной базы микропроцессорными устройствами.

Микропроцессорные локомотивные устройства отличаются относительной простотой установки и встраивания в рабочие системы, долговечностью и надежностью работы на фоне незначительного количества отказов. При этом все возможные отказы управляющего процессора принято считать опасными. Характерными чертами современных микропроцессорных устройств следует назвать также их специальную направленность и многоступенчатость базовых алгоритмов.

Единая комплексная система управления и обеспечения безопасности движения на тяговом подвижном составе (ЕКС). В создании этой системы приняли участие ведущие разработчики современных локомотивных микропроцессорных систем: ЗАО «ОЦВ», ВНИИЖТ, ВНИИАС, НПО «САУТ», ЗАО «Нейроком» и другие.

ЕКС предназначена для энергооптимального ведения поезда по участку с соблюдением расписания и обеспечения безопасного интервала следования поездов, предупреждения проездов запрещающих сигналов, превышения до­пустимых скоростей, в том числе выполнения постоянных и временных ограничений скорости, контроля бодрствования машиниста, исключения несанкционированного движения, контроля режимов работы тягового оборудования, исправного состояния тормозной системы, выявления грубых отступлений в содержании железнодорожного пути, регистрации параметров движения поезда и действий локомотивной бригады по управлению поездом, обеспечения безопасного приема поезда на станцию.

ЕКС обеспечивает автоматизированное управление движением поезда, выявление и передачу информации о недопустимых режимах ведения поезда, передачу на локомотив сигнала по цифровому радиоканалу о немедленной остановке поезда на станции, передачу на локомотив маршрута приема поезда, определение координаты местонахождения поезда, определение фактической и допускаемой скорости движения, автоматическое тестирование ЕКС и ее подсистем, использование служебного торможения взамен необоснованного экстренного, автоматическую регистрацию всех измеряемых системой параметров движения, возможность наращивания ЕКС новыми аппаратно-программными блоками. Структура единой комплексной системы приведена на рисунке 1.4.

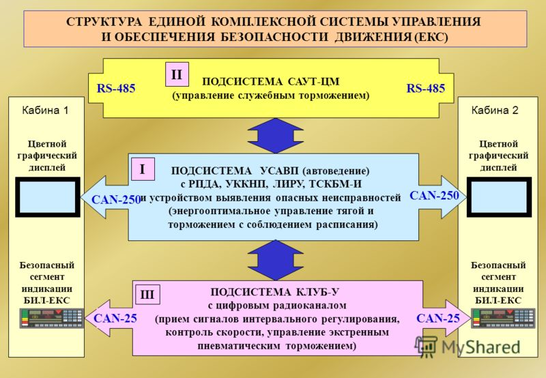

Рисунок 1.4 – Структура ЕКС управления [3]

Локомотивное устройство КЛУБ-У. Комплексное локомотивное устройство безопасности КЛУБ предназначено для повышения безопасности движения в поездной и маневровой работе за счет приема сигналов от путевых устройств АЛСН и отображения их машинисту. Аппаратура КЛУБ серийно внедряется на Российских железных дорогах с 1994 г. Она выполнена на микропроцессорной базе и имеет 100 % активное резервирование функциональных модулей для повышения надежности.

В состав устройства входят блоки электроники БЭЛ2М2, индикации БИЛ2М, ввода и диагностики БВДМ, коммутации БК, а также датчик пути и скорости ДПС-САУТ-МП и комплект кабелей.

Питание КЛУБ обеспечивает бортовая сеть локомотива номинальным напряжением 50/75/110 В. Диапазон рабочих температур системы варьируется от –40 до +50 °С, средний срок службы составляет не менее 15 лет.

Аппаратурой КЛУБ оборудовано около 1400 локомотивов и единиц моторвагонного подвижного состава.

В 1998 г. на Московской железной дороге начались эксплуатационные испытания нового варианта унифицированного комплексного локомотивного устройства безопасности КЛУБ-У. Через год разработка и полный цикл испытаний системы были завершены, после чего было принято решение о ее серийном производстве.

Устройство предназначено для работы на локомотивах и моторвагонном подвижном составе всех типов на участках железных дорог с автономной и электрической тягой постоянного и переменного тока с учетом требований, предъявляемых в техническом задании на КЛУБ-У. Локомотивные системы КЛУБ-У должны обеспечивать безопасность движения поездов путем предотвращения предаварийных и аварийных ситуаций за счет применения принудительного торможения или остановки поезда.

Функциями КЛУБ-У являются:

а) Автоматическое включение экстренного торможения при возникновении опасных ситуаций;

б) Обеспечение экстренного торможения по приказу дежурного по станции независимо от действий машиниста;

в) Исключение прохождения участка с запрещающим сигналом светофора без передаваемого по радиоканалу разрешения дежурного по станции;

г) Исключение самопроизвольного движения локомотива (скатывания);

д) Исключение несанкционированного выключения ЭПК;

е) Прием и дешифрация сигналов АЛСН, АЛС-ЕН;

ж) Непрерывный контроль состояния тормозной системы;

з) Регулярный контроль бдительности машиниста;
